Инженерлік керек-жарақтардың өлшемдері кішкентай болып көрінуі мүмкін, бірақ олар бүкіл болат құрылымы мен фотоэлектрлік қолдау жүйесінің қауіпсіз жұмысының кілті болып табылады. Бүкіл жобаның тұрақтылығы, негізгі құрамдас бөліктерден басқа, көбінесе байланыстырушы бөліктердің дәлдігі мен коррозияға қарсы көрсеткіштеріне байланысты. Біз сызбалар мен үлгілерге сәйкес жиі қолданылатын стандартты бекіткіштерді және тапсырыс бойынша өңделген бөлшектерді қоса алғанда, инженерлік жобаларға қажетті қосалқы жабдықтың барлық түрлерін жеткіземіз.

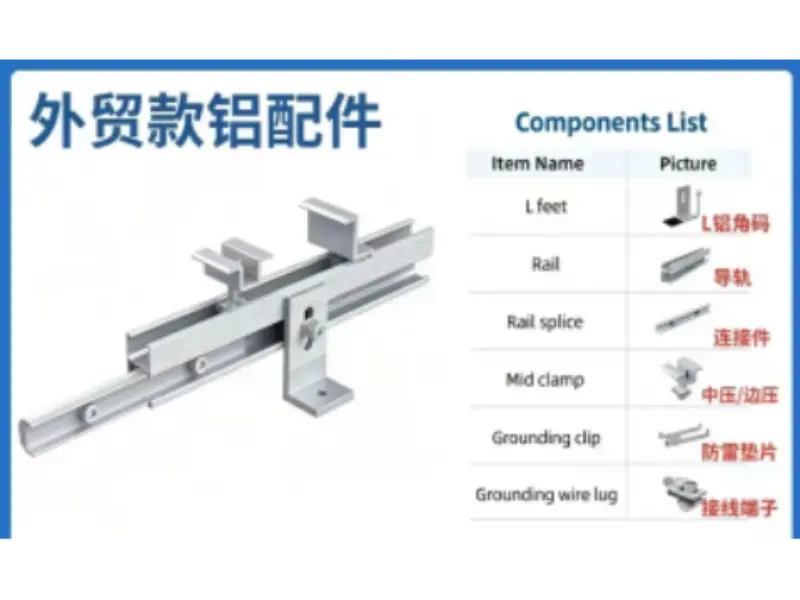

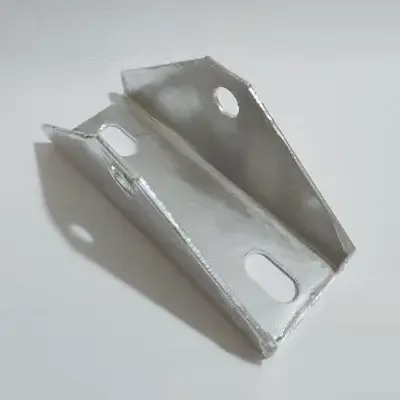

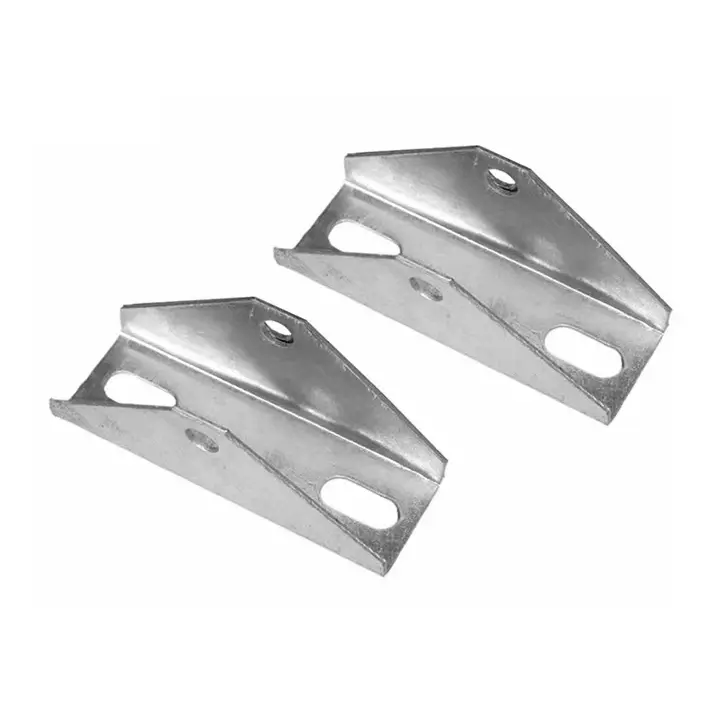

Стандартты керек-жарақтардың тұрақты инвентаризациясы бар, ал стандартты емес бөлшектер өндірісті ұйымдастыруға дейін сызбалар мен үлгілерді растауды талап етеді. Барлық керек-жарақтар зауыттан шығар алдында сұрыптаудан және сынақтан өтеді, жердегі сұрыптау жүктемесін азайту және дұрыс пайдаланбау мен бөлшектердің жетіспеуін болдырмау үшін жоба тізіміне сәйкес жіктеледі және оралады. Біз көптеген зауыттық болат конструкцияларға қызмет көрсеттік, фотоэлектрлік және жерүсті электр станцияларының жобаларын тараттық және керек-жарақтардың дұрыс сәйкес келмеуі, сәйкес келмейтін жабын және қосылым нүктелеріндегі бос жіптер сияқты құрылыс алаңындағы жиі кездесетін ауыртпалықтарды жақсы білеміз. Біз шикізат пен өңдеу кезеңіндегі жалпы сапа тәуекелдерін болдырмаймыз. Біздің Монтаждау керек-жарақтары сериясы сияқты өнімдерді қамтидыPV монтаждау компоненттері, Үшбұрышты жақша қосқышы, және т.б.
Инженерлік көмекші аппараттық керек-жарақтар екі санатқа бөлінеді: стандартты бөлшектер және стандартты емес өңделген бөлшектер.
Стандартты бөлшектерге әр түрлі жоғары берік болттар, гайкалар, серіппелі шайбалар, тегіс шайбалар, тот баспайтын болаттан жасалған қысқыштар, қысқыштар, қосылыс бұрыштық кронштейндері, орналасу шайбалары, кеңейту қосылым бөліктері және т.б. кіреді, олар негізінен құрамдас бөліктерді бекіту, біріктіру және бекіту үшін қолданылады.
Стандартты емес өңделген бөлшектерге стандартты бөлшектер бейімделе алмайтын орнату түйіндерінің мәселелерін шешу үшін жобадағы арнайы түйіндер мен орнату позициялары үшін арнайы өңделген кесілген және тесілген өтпелі пластиналар, арнайы бұрыштық бөліктер, тапсырыстық қысқыштар, арнайы орналастыру бөліктері, майысқан және престелген шағын бөлшектер және т.б. жатады.
Материалдар көміртекті болат ыстық мырышталған, мырыш-алюминий-магний, 304 баспайтын болат, 316 баспайтын болат болуы мүмкін және қарапайым ішкі, ашық ауада, жағалаудағы тұз бүріккіштері және химиялық жұмсақ коррозия сияқты әртүрлі орталарға жарамды.
Әртүрлі аппараттық керек-жарақтар бүкіл жүйе үшін күш беру, құлыптау, буферлеу және орналастыру функцияларын орындайды. Болттар мен гайкалар жел қысымын, қар қысымын және жабдық жүктемесін негізгі профильдерге ауыстыра отырып, құрамдас бөліктер арасындағы тығыз байланысқа қол жеткізеді; қысым блоктары мен бұрыштық кронштейндер профильдер арасындағы байланыс пен орналасуды аяқтайды; шайбалар құрастыру саңылауларын жою, құлыптау қысымын бөлу және шамадан тыс жергілікті кернеуді болдырмау үшін қолданылады; әртүрлі профильдер арасындағы арнайы түйіндер мен өтулерді өңдеу үшін әртүрлі стандартты емес өтпелі бөліктер қолданылады.
Керек-жарақтар тот басқаннан, сырғып кеткеннен немесе өлшемдерінен ауытқуларға ие болғаннан кейін, бұл түйіннің тікелей босап кетуіне әкеледі және уақыт өте келе жүйенің жалпы қауіпсіздігіне қауіп төндіреді. Сондықтан керек-жарақтардың материалы, бетінің өңделуі және өңдеу дәлдігі ескерілмейді.
Қолдау көрсететін аппараттық керек-жарақтарды таңдағанда, негізінен келесі төрт шартты ескеру қажет:
1. Жұмыс ортасы: Ішкі қарапайым орталарда ыстық мырышталған көміртекті болаттан жасалған аксессуарларды таңдауға болады; жағалаудағы тұзды шашатын орталарда 304 баспайтын болаттан артықшылық беру керек; жоғары коррозия жағдайлары үшін 316 баспайтын болат ұсынылады.
2. Жүктеме дәрежесі: Түйіннің жүктеме өлшеміне сәйкес сәйкес беріктік дәрежесі болттарды таңдаңыз. Болат құрылымы жобалары үшін әдетте 8,8 маркалы және 10,9 маркалы жоғары берік бекіткіштер қолданылады; қарапайым фотоэлектрлік жобалар үшін 4,8 және 8,8 сыныбын таңдауға болады.
3. Қосылымға арналған профиль спецификациясы: керек-жарақтың өлшемі профиль бөлігінің саңылауына және қалыңдығына сәйкес келуі керек, ал болттың ұзындығы жинақтың ақаулығын болдырмау үшін жеткілікті құлыптау шегімен сақталуы керек.
4. Жабдықтау режимі: Кең ауқымды стандартталған жобалар үшін қоймадағы стандартты бөлшектерге артықшылық беруге болады; арнайы түйіндер немесе жөндеу жобалары үшін стандартты емес штамптау және өңдеу керек-жарақтарын теңшеуге болады.
Стандартты бекіткіштер: Шикізат сымы/шыбықтары → салқын тақырыпты қалыптау → жіптерді илемдеу → сүзгілеу және сұрыптау → бетті коррозияға қарсы өңдеу → сутегін кетіру және пассивация → дайын өнімді тексеру → сақтау.
Стандартты емес өңделген бөлшектер: Сызбаларды/үлгілерді растау → пластиналар мен профильдерді кесу және тесу → штамптау/прокат → бұрғылау және қағу → қабығын алу және тазалау → коррозияға қарсы өңдеу → өлшемдерді толық тексеру → таңбалау және сақтау.
Коррозияға қарсы процестерге іріктеу талаптарына сәйкес жүзеге асырылатын ыстық мырыштау, электрлі мырыштау, мырыш-алюминий-магний жабыны, тот баспайтын болатты пассивациялау, анодтау және т.б.
Аксессуарларды тексеру сынама алу арқылы сыртқы түрін тексеріп қана қоймайды, сонымен қатар бірнеше негізгі көрсеткіштерді тексеруге назар аударады.
Шикізат бөлімі материал сыныбының есебін тексереді, көміртекті болат пен тот баспайтын болаттың әртүрлі сорттарын ажыратады және материалдың араласуын болдырмайды. Жіпті тексеру өлшеуіші сырғанау тістерді және толық емес жіптерді тексеру үшін қолданылады; жабынның қалыңдығы коррозияға төзімділігі мен беріктігін қамтамасыз ету үшін өлшенеді; стандартты емес бөлшектердің сыртқы өлшемдері, саңылаулар аралығы және тесік өлшемі тексеріледі.
Сыртқы түрін тексеру кезінде жарықтар, саңылаулар және деформацияланған дайындамалар тексеріледі. Біліктілігі жоқ өнімдер тікелей сұрыпталады және оқшауланады және жөнелту партиясына араласпайды. Тұз спрейі сынағы есептерін және материал сертификаттарын қамтамасыз ету үшін оны үшінші тарап сынамаларын тексерумен біріктіруге болады.
Шығу үшін орау және сұрыптау
Шағын өлшемді стандартты бөлшектер тоқылған сөмкелер мен картон қораптар арқылы бөлек оралады, әртүрлі сипаттамалар бөлек оралады және сыртқы қорап спецификация белгілерімен басып шығарылады; жобалық тапсырыстар құрылыс алаңы мен түйін талаптарына сәйкес сұрыпталады және буып-түйіледі және әрбір пакет үлгі сипаттамасымен және санымен таңбаланады.
Үлкен бұрышты кронштейндер мен адаптер тақталары қағып кетпес үшін паллеттерге оралған. Тапсырыстардың әрбір партиясы үлгіні, санын және басқа ақпаратты нақты тізіп, орнында қабылдауды және санауды жеңілдететін және жетіспейтін немесе дұрыс емес бөлшектерді азайтатын керек-жарақтардың егжей-тегжейлі тізімімен келеді.
Жоба сценарийлері үшін қолайлы
Сәйкес аппараттық керек-жарақтар әртүрлі жобаларда кеңінен қолданылады: фотоэлектр станцияларының жобалары, фотоэлектрлік тірек компоненттерін престеу және бекіту және профильді құрамдастарды біріктіру үшін пайдаланылады; болат арқалықтар мен бағандар түйіндерін бекіту үшін қолданылатын өнеркәсіптік болат конструкция зауыттары; шатыр фермалары мен қосалқы бөлшектерді қосу үшін қолданылатын сақтау қоймаларының болат құрылымы; жабдық платформалары мен техникалық қызмет көрсету өткелдері, әр түрлі түйіндердің жинақтарын аяқтау; ескі жобаларды күшейту және ескі тот басқан қосылыс бөліктерін ауыстыру үшін пайдаланылатын жаңарту және жөндеу жобалары; ол сондай-ақ жабдықты өндіру және болат құрылымын терең өңдеу кәсіпорындары үшін жеткізу серіктесі ретінде ұсынылуы мүмкін.
Жоба бойынша ынтымақтастықты қосу нұсқаулары
Стандартты бөліктер таңдалса, үлгі, беріктік, материал және сатып алу саны тікелей берілуі мүмкін; стандартты емес бөлшектер үшін сызбалар немесе физикалық үлгілер ұсынылуы мүмкін, ал процесті бағалау және шығындарды есептеуден кейін өндіріс жүзеге асырылады.
Кең ауқымды инженерлік тапсырыстар мен шашыраңқы қосымша бөлшектерге талаптар қабылдануы мүмкін. Материалдық есептер мен жабынды тексеру материалдары жобаны тексеру талаптарына сәйкес жөнелту үшін бір уақытта берілуі мүмкін. Жоба сайтында құрастыру сұрақтары болса, аксессуарларды таңдау жоспарын растау үшін онлайн көмек ұсынылуы мүмкін.
1-сұрақ: Қосымша бөлшектер үшін керек-жарақтардың аз ғана бөлігін сатып алуға бола ма?
A: Иә, стандартты бөлшектер шағын топтаманы толықтыруды қолдайды; стандартты емес теңшелген бөлшектерде сәйкес өңдеудің минималды талаптары бар, ал нақты талаптар бөліктерді өңдеудің қиындығына байланысты.
2-сұрақ: Тот баспайтын болатты немесе ыстық мырышталған аксессуарларды таңдауды қалай растауға болады?
A: Ішкі қарапайым құрылыс алаңдарында ыстық мырышталған көміртекті болат жеткілікті; жағалаудағы аудандарда немесе көп тұзды шашатын жерлерде 304 баспайтын болат ұсынылады; химиялық коррозия орталарында 316 баспайтын болат ұсынылады.
3-сұрақ: Стандартты емес бөлшектерді жеткізу қанша уақытты алады?
A: Сызбалар расталғаннан кейін, тұрақты мөртабандау және иілу керек-жарақтары 7-12 жұмыс күнін алады; күрделі өңдеу бөлшектерінің циклі сәйкесінше ұзартылады.
4-сұрақ: Болттардың беріктік дәрежесін қалай таңдауға болады?
A: Фотоэлектрлік қолдау компоненттері үшін тұрақты таңдау 8,8 сынып болып табылады; болат құрылымының негізгі түйіндері үшін 8,8 маркалы немесе 10,9 маркалы жоғары берік болттарға артықшылық беріледі, ал үлгі жобалық сызбаларға сәйкес таңдалады.
5-сұрақ: Керек-жарақтардың кепілдік мерзімі қанша?
A: Дизайнды қалыпты пайдалану жағдайында стандартты бекіткіштер 5-10 жыл кепілдік береді; адамның бөлшектеуінен және дизайндағы коррозия ортасынан асып кетуден туындаған зақым кепілдік көлеміне кірмейді.
Талаптарды жіберген кезде мыналарды көрсетуге тырысыңыз: жоба түрі, пайдалану ортасы, қажетті материал, беріктік дәрежесі; стандартты емес бөлшектер үшін сызбаларды немесе үлгілерді беріңіз.
Жалпы процесс: талаптарды жеткізу → спецификацияны растау → баға ұсынысы → тапсырыс → өндіріс/қорды реттеу → тексеру және сұрыптау → орау және жөнелту.
