Монтаждау керек-жарақтарышағын құрамдас бөліктер болуы мүмкін, бірақ олар орнатудың тұрақтылығына, құрылымның сәйкестігіне, қызмет ету мерзіміне және техникалық қызмет көрсету тиімділігіне тікелей әсер етеді. Оң жақ жақшалар, қапсырмалар, бекіткіштер, пластиналар, қосқыштар және қатысты құрамдас бөліктер орнатушыларға жабдық, тірек құрылымдар, шатырлар, жақтаулар және басқа беттер арасында сенімді қосылымдар жасауға көмектеседі. Бұл нұсқаулық орнату керек-жарақтарының негізгі түрлерін, таңдауға әсер ететін факторларды, жалпы қолданбалы талаптарды, орнату мәселелерін және теңшелген орнату шешімдерінің жоба өнімділігін қалай жақсарта алатынын түсіндіреді.
Мазмұны
- Монтаждау аксессуарларының рөлін түсіну
- Монтаждау аксессуарларының жалпы түрлері
- Материалды және беттік өңдеуді қарастыру
- Монтаждау керек-жарақтары қолданылатын жерлерде
- Оң жақ орнату керек-жарақтарын қалай таңдауға болады
- Өнімділікке әсер ететін орнату факторлары
- Жоба талаптары үшін теңшелген орнату керек-жарақтары
- B2B сатып алушылары үшін сапа мен жеткізуді қарастыру
- Guojian Steel (Tianjin) Co., Ltd компаниясының монтаждау шешімдері.
- Жиі қойылатын сұрақтар
- Қорытынды ойлар
Монтаждау керек-жарақтары дегеніміз не және олар неліктен маңызды?
Монтаждау керек-жарақтары - орнату кезінде жабдықты және құрылымдық элементтерді қосу, орналастыру, нығайту немесе бекіту үшін қолданылатын тірек компоненттері. Қолдану түріне қарай олар кронштейндерді, қысқыштарды, бекіту тақталарын, қосқыштарды, болттарды, гайкаларды, шайбаларды, рельстерді, қысқыштарды және басқа бекіту құралдарын қамтуы мүмкін.
Бұл құрамдас бөліктер көбінесе негізгі құрылымнан немесе жабдықтан кішірек болса да, олардың рөлін бағаламау керек. Монтаждау жүйесі жүктерді қосылу нүктелері арқылы тасымалдауы керек, ал нашар қондыру, жарамсыз материалдар, саңылауларды дұрыс орналастырмау немесе коррозиядан қорғаудың жеткіліксіздігі орнату және техникалық қызмет көрсету мәселелерін тудыруы мүмкін.
Мысалы, сыртқы фотоэлектрлік қондырғыларда қолданылатын монтаждау компоненттері ауа-райының әсеріне төтеп беруі керек, ал өнеркәсіптік орнату керек-жарақтары жабдықтың діріліне немесе қайталанатын техникалық қызмет көрсетуге сәйкес келуі керек. Құрылыс қолданбалары жүктемені тасымалдауға, өлшемдік сәйкестікке және тірек құрылыммен үйлесімділікке көбірек көңіл бөлуі мүмкін.
Негізгі нүкте:Монтаждау керек-жарақтарын оқшауланған жабдық ретінде емес, толық орнату жүйесінің бөлігі ретінде қарастырған жөн. Олардың өлшемдері, материал, бетті өңдеу, қосу әдісі және қолдану ортасы бірге жұмыс істеуі керек.
Монтаждау аксессуарларының жалпы түрлері
Әртүрлі жобалар әртүрлі қосылу әдістерін қажет етеді. Сәйкес керек-жарақты таңдау құрамдастың не істеуі керек екенін түсінуден басталады.
| Аксессуар түрі | Негізгі функция | Типтік қолданба | Негізгі қарастыру |
|---|---|---|---|
| Монтаждау кронштейндері | Қолдау және орналастыру компоненттері | Күн жүйелері, жабдықтар, темір конструкциялар | Жүктілік, геометрия, тесік үлгісі |
| Монтаждау тақталары | Тұрақты қосылым бетін жасаңыз | Рамалар, жабдық негіздері, құрылымдық тораптар | Қалыңдығы, өлшемдері, тесіктердің орналасуы |
| Қысқыштар | Профильдерді, құбырларды, рельстерді немесе компоненттерді бекітіңіз | PV жүйелері, механикалық қондырғылар | Үйлесімділік және қысқыш күші |
| Қосқыштар | Құрылымдық компоненттерді біріктіріңіз | Болат қаңқалар мен тірек конструкциялары | Қосылу геометриясы және беріктігі |
| Болттар, гайкалар және шайбалар | Механикалық бекітуді қамтамасыз етіңіз | Жалпы құрылымдық және жабдықты орнату | Жіптің сипаттамасы және материалдың үйлесімділігі |
| Рельстер және профильдер | Реттелетін орнату арналарын қамтамасыз етіңіз | Күн және жабдықты қолдау жүйелері | Профиль өлшемдері және жүйенің үйлесімділігі |

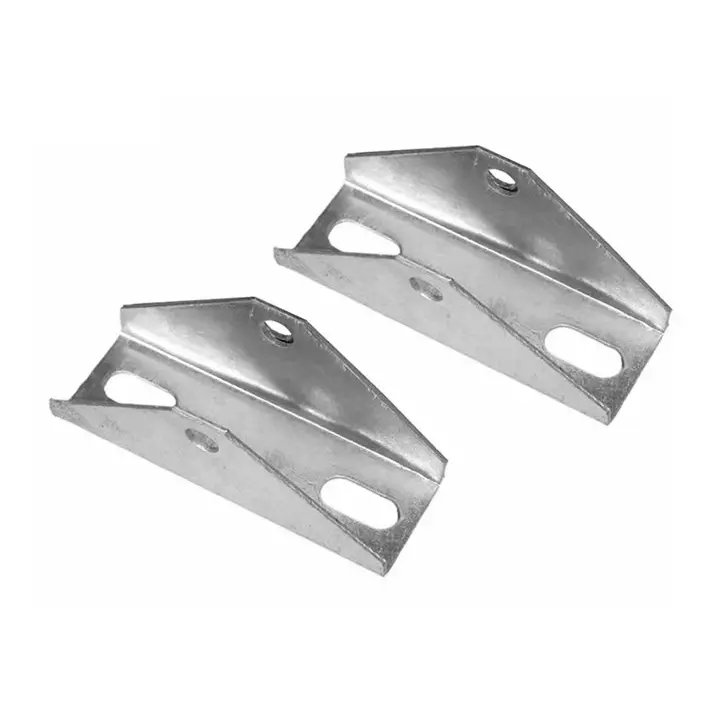

Монтаждау кронштейндері
Кронштейндер компонентті белгілі бір позицияда немесе бұрышта бекіту қажет болғанда кеңінен қолданылады. Дизайнға байланысты олар тік, көлденең немесе бұрыштық орнатуды қолдай алады. Алдын ала тесілген немесе бұрғыланған тесіктер де құрастыруды жеңілдетеді және орнату орындарын стандарттауға көмектеседі.
Монтаждау тақталары мен қосқыштар
Пластиналар мен қосқыштар бірнеше құрылымдық элементтерді біріктіру қажет болғанда пайдалы. Олардың өлшемдері мен саңылауларының орналасуы өте маңызды, өйткені тіпті кішкене ауытқу далалық орнатуды қиындатады.

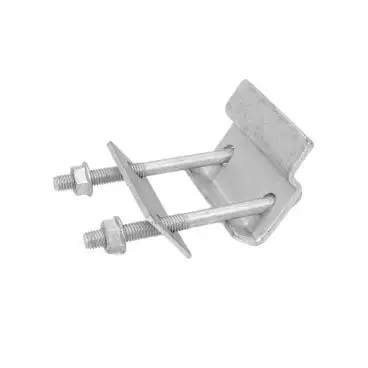

Қысқыштар және бекіту аппаратурасы
Қысқыштар, болттар, гайкалар, шайбалар және ұқсас жабдық монтаждық құрамдас бөліктер мен қолдау көрсетілетін құрылым арасындағы байланысты аяқтайды. Олардың техникалық сипаттамалары негізгі орнату компоненттерімен және жұмыс ортасымен үйлесімді болуы керек.
Аксессуарларды орнату үшін қандай материалдар мен әрлеу қолайлы?
Материалды таңдау негізінен орнату ортасына, күтілетін жүктемелерге, коррозияға ұшырауға, салмақ талаптарына және жоба бюджетіне байланысты. Құрылымның беріктігі мен беріктігі маңызды болған кезде болат әдетте таңдалады, ал алюминий төмен салмақ пен коррозияға төзімділік басымдық болған кезде тиімді болуы мүмкін.
| Материал / Аяқтау | Типтік сипаттамалар | Қолайлы орталар |
|---|---|---|
| Көміртекті болат | Күшті, үнемді, көптеген құрылымдық қолданбаларға жарамды | Жалпы құрылыс және өндірістік жүйелер |
| Ыстық мырышталған болат | Сыртқы коррозияға төзімділігі жақсарды | PV жүйелері, сыртқы құрылымдар, ашық қондырғылар |
| Тот баспайтын болат | Күшті коррозияға төзімділік және ұзақ қызмет ету мүмкіндігі | Ылғалды, жағалаудағы немесе талап етілетін орталар |
| Алюминий қорытпасы | Жеңіл және коррозияға төзімді | PV орнату және салмаққа сезімтал жүйелер |
Беттік өңдеу де бірдей маңызды. Қаптаулар немесе мырыштау болат құрамдас бөліктерін қоршаған орта әсерінен қорғауға көмектесуі мүмкін, бірақ сәйкес әрлеу тек сыртқы түрі бойынша таңдалмай, нақты қызмет көрсету шарттарына сәйкес анықталуы керек.
Сыртқы қолданбалар үшін сатып алушылар ылғалдылықты, жауын-шашынды, тұздың әсерін, температураның өзгеруін және күтілетін қызмет көрсету мерзімін ескеруі керек. Ішкі қолданбалар үшін талаптар азырақ талап етілуі мүмкін, дегенмен өнеркәсіптік ортада ылғал, химиялық заттар, шаң немесе діріл болуы мүмкін.
Монтаждау керек-жарақтары қайда қолданылады?
Монтаждау керек-жарақтары өнеркәсіптің кең ауқымында қолданылады, өйткені әрбір дерлік құрылымдық немесе жабдықты орнату механикалық қосылымның қандай да бір түрін қажет етеді.

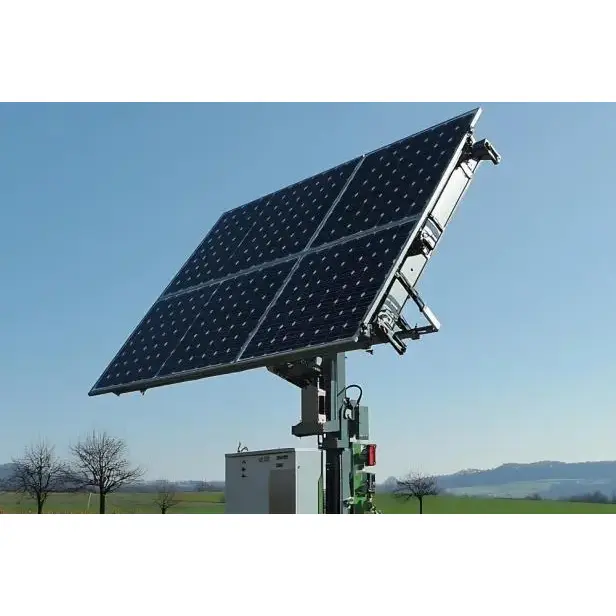

Фотоэлектрлік монтаждау жүйелері
PV қондырғылары күн модульдері мен тірек құрылымдарын бекіту үшін бекіту кронштейндерін, қапсырмаларды, рельстерді, қосқыштарды, бекіткіштерді және басқа компоненттерді пайдаланады. Шатырдың әртүрлі түрлері, жер жағдайлары, көлбеу бұрыштары және жобаның орналасулары әртүрлі керек-жарақ конфигурацияларын қажет етуі мүмкін.
Үлкен жобалар үшін монтаждау керек-жарақтары мен негізгі болат немесе алюминий құрылымы арасындағы үйлесімділік ерекше маңызды. Жобаға тән өлшемдер орнатуды жеңілдетуге және өріс модификацияларын азайтуға көмектеседі.
Коммерциялық және өнеркәсіптік құрылыс
Коммерциялық ғимараттар, зауыттар, қоймалар және басқа құрылымдар жабдық тіректеріне, құрылымдық қосылыстарға, жақтауларға, қызмет көрсету жүйелеріне және орнату жабдықтарына арналған монтаждау керек-жарақтарын пайдалана алады. Компоненттер көбінесе беріктік, коррозиядан қорғау, орнату тиімділігі мен құнын теңестіруі керек.
Өнеркәсіптік жабдық
Машиналар мен өнеркәсіптік жабдықтар көбінесе бекіту тақталарын, кронштейндерді, тіректерді және бекіту құралдарын қажет етеді. Бұл қолданбаларда діріл, қайталанатын техникалық қызмет көрсету, жабдықтың салмағы және өлшем дәлдігі монтаж дизайнына әсер етуі мүмкін.
Болат конструкциялар
Болат конструкциялар құрылымдық элементтер арасындағы күштерді тасымалдау үшін дұрыс жобаланған байланыс компоненттеріне байланысты. Кронштейндер, пластиналар, қосқыштар және бекіткіштер құрылымның өлшемдеріне және жүктің жоспарланған жағдайларына сәйкес болуы керек.
Жобаны еске түсіру:Маңызды құрылымдық жүктемелерді қамтитын қолданбалар жобаның инженерлік есептерімен, қолданыстағы стандарттармен, жергілікті жағдайлармен және орнату талаптарымен тексерілуі керек.
Сатып алушылар дұрыс орнату керек-жарақтарын қалай таңдай алады?
Монтаждау керек-жарақтарын тек сыртқы түріне немесе номиналды өлшеміне қарай таңдау орнату және орнату мәселелеріне әкелуі мүмкін. Неғұрлым сенімді тәсіл - сатып алудан бұрын толық өтінімді бағалау.
1. Орнату ортасын анықтаңыз
Алдымен керек-жарақтардың үй ішінде, ашық ауада, ылғалды жерде, жағалауға жақын жерде немесе өндірістік ортада қолданылатынын анықтаңыз. Қоршаған орта жағдайлары материал мен бетті өңдеуге қойылатын талаптарға әсер етеді.
2. Өлшемдер мен тесік үлгілерін растаңыз
Жалпы ұзындығын, енін, қалыңдығын, саңылаулардың диаметрін, саңылаулардың аралығын, иілу бұрышын, профиль өлшемдерін және қосылым орнын тексеріңіз. Жобаға қатысты компоненттер үшін инженерлік сызбалар әсіресе пайдалы.
3. Жүктеме талаптарын қарастырыңыз
Күтілетін жүктемені жүктің бағытымен және тірек құрылымымен бірге қарастыру керек. Салмақ, жел, қар, діріл және динамикалық күштердің барлығы қолданбаға байланысты болуы мүмкін.
4. Материалдың үйлесімділігін тексеріңіз
Бірнеше металдар біріктірілген кезде, әсіресе ылғал немесе тұз әсері коррозия қаупін арттыратын орталарда материалдың үйлесімділігін ескеру керек.
5. Орнату тиімділігін бағалаңыз
Алдын ала бұрғыланған саңылаулар, стандартталған өлшемдер, үйлесімді бекіткіштер және нақты анықталған құрастыру процедуралары орнату уақытын қысқартуға және өріс модификацияларын азайтуға мүмкіндік береді.
- Қолдану және орнату ортасы
- Құрамдас бөліктердің өлшемдері және рұқсат етілген шегі
- Материалды және бетті өңдеу
- Жүктеме және қосылу талаптары
- Үйлесімді бекіткіштер
- Орнату әдісі
- Қаптамаға және тасымалдауға қойылатын талаптар
- Жобаның көлемі және жеткізу кестесі
Орнату өнімділігіне қандай орнату факторлары әсер етеді?
Тіпті жақсы өндірілген монтаждау керек-жарағы дұрыс орнатылмаған жағдайда нашар жұмыс істей алады. Сондықтан өнімді таңдау кезінде орнату процесі ескерілуі керек.
Дұрыс туралау
Кронштейндер мен тақталар орнату сызбаларына сәйкес туралануы керек. Дұрыс емес орналасу қажетсіз стрессті тудыруы немесе кейінгі құрастыруды қиындатуы мүмкін.
Бекіткіштерді дұрыс таңдау
Бекіткіштер өлшемі, жіп түрі, материалы және қолдану талаптары бойынша монтаждау компонентіне сәйкес болуы керек. Көрсетілген жағдайда дұрыс қатайту процедурасын орындау керек.
Бетінің жағдайы
Жанасу беттері таңдалған орнату әдісіне сәйкес болуы керек. Ластану, жабынның шамадан тыс жиналуы, деформация немесе басқа бет ақаулары сәйкестік пен қосылым сапасына әсер етуі мүмкін.
Орнатқаннан кейін тексеру
Үлкен жобалар үшін орнатуды тексеру жүйе қызметке кіріспес бұрын бос қосылымдарды, өлшемдік мәселелерді, зақымдалған жабындыларды немесе дұрыс орналаспаған құрамдастарды анықтауға көмектеседі.
Таңдалған орнату керек-жарақтары жобаға қатысты мәселелерді қалай шеше алады?
Стандартты орнату керек-жарақтары жоба өлшемдері мен орнату шарттары бар техникалық сипаттамаларға сәйкес болғанда жақсы жұмыс істейді. Дегенмен, көптеген коммерциялық, өнеркәсіптік және жаңартылатын энергия жобалары бірегей шатыр құрылымдарын, жер жағдайын, жабдықтың орналасуын немесе қосылу талаптарын қамтиды.
Мұндай жағдайларда жобаны жарамсыз стандартты құрамдасқа бейімделуге мәжбүрлеудің орнына, теңшелген орнату керек-жарақтары нақты жобаның айналасында жобалануы мүмкін.
Жалпы теңшеу талаптары
- Стандартты емес жақша өлшемдері
- Реттелетін тесік үлгілері
- Арнайы иілу бұрыштары
- Әр түрлі қалыңдықтағы пластиналар
- Бекітілген орнату ұзындықтары
- Арнайы беттік өңдеулер
- Жобаға тән байланыс құрылымдары
- OEM немесе жеке жапсырма талаптары
Суретке негізделген өндіріс процесі B2B сатып алушылары үшін әсіресе пайдалы болуы мүмкін. Сызбаларды, үлгілерді, материалдың техникалық сипаттамаларын, бетті өңдеуге қойылатын талаптарды және мөлшерлерді ұсыну арқылы сатып алушылар өндірушілерге жобаны дәл бағалау үшін қажетті ақпаратты бере алады.
Күрделі жобалар үшін:Баға белгілеу сатысында инженерлік сызбаларды немесе нақты үлгі ақпаратын жеткізу түсінбеушіліктерді азайтып, өлшемді растауды тиімдірек етеді.
B2B сатып алушылар тапсырыс бермес бұрын нені тексеруі керек?
Жобаға негізделген сатып алу үшін өнімнің бағасы сатып алу туралы жалпы шешімнің бір бөлігі ғана болып табылады. Сатып алушылар сонымен қатар өндіріс мүмкіндігін, консистенциясын, орауын, теңшеу қолдауын және жеткізуді үйлестіруді тексеруі керек.
| Сатып алу факторы | Нені тексеру керек | Неліктен маңызды |
|---|---|---|
| Материал | Сынып, қалыңдығы, көзі және үйлесімділігі | Күш пен қызмет көрсету өнімділігіне әсер етеді |
| Өлшемдері | Сызба, төзімділіктер және тесіктердің орналасуы | Орнату үйлесімділігін қамтамасыз етеді |
| Беттік өңдеу | Гальванизация, жабын немесе басқа белгіленген әрлеу | Қоршаған ортаға әсер етуді шешуге көмектеседі |
| Өндірістік қуат | Жабдық, өңдеу мүмкіндігі және партия сыйымдылығы | Үлкен тапсырыстар үшін тұрақты жеткізуді қолдайды |
| Сапаны бақылау | Тексеру процедуралары және өлшемді тексеру | Топтамалар арасындағы ауытқуды азайтады |
| Қаптама | Қорғау, таңбалау және жүктеу әдісі | Көлікпен байланысты зақымдануды азайтуға көмектеседі |
| Баптау | Сызбаға шолу және инженерлік қолдау | Стандартты емес жобалар үшін пайдалы |
Халықаралық сатып алулар үшін сатып алушылар сонымен қатар үлкен тапсырысты орналастырмас бұрын экспорттық қаптаманы, құжаттаманы, жөнелтуді ұйымдастыруды, өндіріс уақытын және байланыс процедураларын растауы керек.
Guojian Steel (Tianjin) Co., Ltd. монтаждау аксессуарларының жобаларын қалай қолдайды?
Guojian Steel (Tianjin) Co., Ltd.фотоэлектрлік, құрылыс және басқа да жобалық қолданбалар үшін болат негізіндегі монтаждау және құрылымдық шешімдерді ұсынады. Компания болат өндірісін төменгі ағынды өңдеу мүмкіндіктерімен біріктіреді, бұл монтаждау компоненттері мен тиісті құрылымдық өнімдерді жоба талаптарына сәйкес әзірлеуге мүмкіндік береді.
Оның PV орнатуға арналған құрамдас шешімдеріне беріктігі жоғары алюминий қорытпаларынан және ыстық мырышталған болаттан жасалған өнімдер кіреді. Бұл өнімдер тұрғын үйлердің бөлінген фотоэлектрлік жүйелері, коммерциялық және өнеркәсіптік шатырлар, жерге орнатылған күн электр станциялары, күрделі рельефтік қондырғылар және шетелдегі PV жобалары сияқты қолданбаларға арналған.
Жобаға қатысты талаптар үшін Guojian Steel өлшемдерді, көлбеу бұрыштарды, жер жағдайын және құрылымдық талаптарды қамтитын теңшеуді қолдайды. Техникалық сызбалар мен жүк көтергіш құжаттаманы жобалық ақпаратқа және тиісті жергілікті жағдайларға сәйкес әзірлеуге болады.
Жобаны сатып алушыларға арналған негізгі мүмкіндіктер
- Болат өндіру және терең өңдеу мүмкіндіктері
- PV монтаждау компоненттерін өндіру
- Ыстық мырышталған болат пен алюминий қорытпасының нұсқалары
- Реттелетін өлшемдер мен құрылымдық конфигурациялар
- Тұрғын үй, коммерциялық, өнеркәсіптік және жер үсті жобаларына қолдау көрсету
- Шетелдік жобалар мен тарату арналары үшін жаппай жеткізу
- FOB Тяньцзинь портының экспортын қолдау
Шетелдік сатып алушылар үшін өндіріс пен жобаға бағытталған теңшеудің бұл комбинациясы монтаждау құрамдас бөліктері нақты құрылымдық орналасуларға сәйкес келуі қажет болғанда көзді оңайлатуы мүмкін. Компания сонымен қатар оның өнімдері Латын Америкасы, Еуропа, Оңтүстік-Шығыс Азия, Таяу Шығыс және Үндістан сияқты нарықтарға экспортталатынын айтады.
Керек-жарақтарды орнату туралы жиі қойылатын сұрақтар
Монтаждау керек-жарақтары жабдықты және құрылымдық құрамдастарды бекіту, қосу, қолдау, туралау немесе нығайту үшін қолданылады. Жалпы мысалдарға кронштейндер, пластиналар, қапсырмалар, қосқыштар, болттар, гайкалар, шайбалар және орнату рельстері жатады.
Жалпы материалдарға көміртекті болат, мырышталған болат, баспайтын болат және алюминий қорытпалары жатады. Ең қолайлы материал жүктеме талаптарына, қоршаған ортаға әсеріне, коррозия жағдайларына, салмаққа және жобаның сипаттамаларына байланысты.
Иә. Монтаждау керек-жарақтары сыртқы қолданбаларға арналған, бірақ материал мен бетті өңдеу жергілікті ауа-райы мен коррозия жағдайларына сәйкес таңдалуы керек. Сыртқы жүйелер үшін мырышталған болат және қолайлы алюминий немесе тот баспайтын болаттан жасалған бұйымдар жиі қарастырылады.
Иә. Өндірушіге байланысты монтаждау керек-жарақтарын өлшемдерге, саңылау үлгілеріне, қалыңдығына, иілу бұрыштарына, материалдарға, бетті әрлеуге және басқа құрылымдық бөлшектерге сәйкес реттеуге болады.
Пайдалы ақпарат өнімнің сызбаларын, өлшемдерін, материалға қойылатын талаптарды, бетті өңдеуді, болжалды мөлшерді, қолдану ортасын, орау талаптарын және жеткізу орнын қамтиды. Суреттер немесе физикалық үлгілер сызбалар қолжетімсіз болған кезде де көмектеседі.
Өлшемдік рұқсаттар құрастыру кезінде монтаждау компоненттерінің дұрыс орналасуына әсер етеді. Тұрақты өлшемдер орнату реттеулерін, өрісті өзгертулерді және үйлесімділік мәселелерін азайтады.
Иә. Монтаждау компоненттерін тұрғын үй, коммерциялық, өнеркәсіптік және жерге орнатылған фотоэлектрлік жобалар үшін беруге болады. Үлкен жобалар, әдетте, нақты сызбаларды, материал сипаттамаларын, мөлшерлерді, инженерлік талаптарды және жеткізуді жоспарлауды талап етеді.
Сатып алушылар сызбаларды, өлшемдерді, саңылаулардың орналасуын, материалдарды, бетті өңдеуді, бекіткіш сипаттамаларын, қаптаманы және өндіріс басталғанға дейін тексеру талаптарын растау арқылы орнату мәселелерін азайта алады.
Монтаждау керек-жарақтарын таңдамас бұрын нені ескеру керек?
Монтаждау керек-жарақтары толық монтаждау жүйесінің тұрақтылығына, беріктігіне, орнату тиімділігіне және жұмысқа жарамдылығына әсер ететін маңызды қосылым компоненттері болып табылады. Дұрыс шешім физикалық түрде сәйкес келетін кронштейнді немесе бекіткішті таңдауға ғана байланысты.
Сатып алу алдында орнату ортасын, күтілетін жүктемелерді, материалдың үйлесімділігін, коррозияға ұшырауын, өлшемдерді, тесік үлгілерін, бетті өңдеуді, орнату әдісін және жобаның санын ескеріңіз. Күрделі жобалар үшін сызбаларға негізделген теңшелген компоненттер стандартты өнімдерді стандартты емес қолданбаларға мәжбүрлеуден гөрі практикалық сәйкестікті қамтамасыз ете алады.
Фотоэлектрлік жүйелер, болат конструкциялар, коммерциялық ғимараттар, өнеркәсіптік жабдықтар және басқа қолданбалар үшін материалды өңдеуді де, жоба талаптарын да түсінетін өндірушімен жұмыс істеу көзді тиімдірек ете алады.
Жобаңыздың айналасында монтаждау шешімін жасаңыз
Сізге стандартты орнату керек-жарақтары немесе арнайы фотоэлектрлік, өнеркәсіптік немесе құрылымдық қолдану үшін теңшелген компоненттер қажет пе,Guojian Steel (Tianjin) Co., Ltd. болат өндіру, терең өңдеу және теңшелген орнату шешімдерімен жобаға негізделген талаптарды қолдай алады.
Сәйкес шешімді талқылау үшін сызбаларды, өлшемдерді, материал талаптарын, санын немесе қолданба туралы мәліметтерді бөлісіңіз. Жаңа жобаны жоспарлап жатсаңыз немесе құрамдас бөліктерді жаппай орнату үшін сенімді көз қажет болса,бізбен хабарласыңыәңгімені бастау үшін.
