A бағыттаушы рельсқарапайым металл жолдан да артық. Бұл бірқалыпты және қайталанатын қозғалыс маңызды жүйелерде басқарылатын қозғалысты, туралауды, тұрақтылықты және қауіпсіздікті сақтауға жауап беретін дәлдік құрамдас бөлігі. Элеватор қондырғыларынан өнеркәсіптік жабдыққа дейін дұрыс бағыттаушы рельс өлшемдік дәлдікті, құрылымдық беріктікті, бетінің сапасын, сенімді орнатуды және ұзақ мерзімді беріктікті біріктіруі керек. Бұл нұсқаулық бағыттаушы рельстер қалай жұмыс істейтінін, олардың өнімділігін не анықтайтынын, дұрыс спецификацияны қалай таңдауға болатынын және сатып алушылар тапсырыс бермес бұрын нені тексеру керектігін түсіндіреді.
1. Гид рельс негіздері

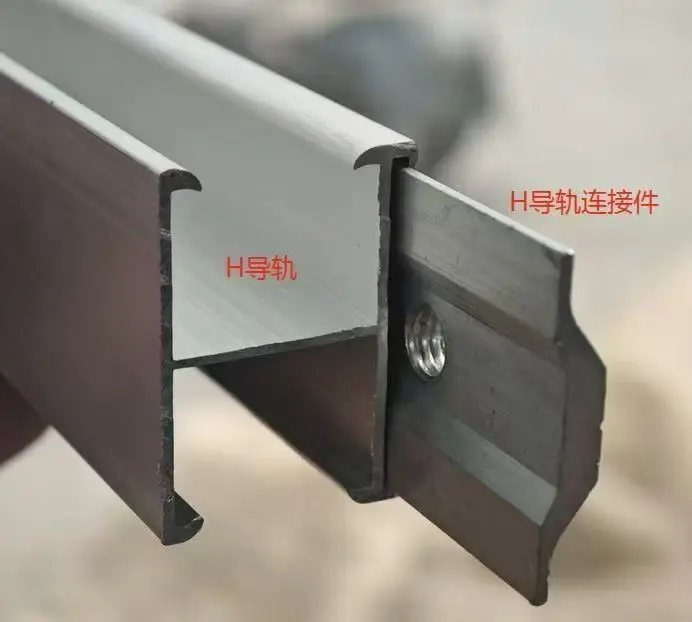

Бағыттаушы рельс - қозғалатын бөліктің жолын басқаруға арналған қатты сызықты құрамдас бөлік. Құрамдас бөліктің бірнеше бағытта еркін қозғалуына мүмкіндік берудің орнына, рельс анықталған қозғалыс жолын белгілейді және жұмыс барысында дәйекті туралауды сақтауға көмектеседі.
Лифт жүйелерінде лифт кабинасын және қарсы салмақты бағыттау үшін оқпанның ішіне бағыттаушы рельстер тігінен орнатылады. Заманауи лифт стандарттары бағыттаушы рельс материалына, өлшемдеріне, геометриясына, бетінің әрлеуіне, қосылымдарға, ауытқуға және құрылымдық өнімділікке нақты талаптар қояды. ISO 8100-33:2022, мысалы, көтергіш вагондар мен қарсы салмақтар үшін қолданылатын стандартталған T-типті бағыттаушы рельстерге арналған сорттар мен сапа, өлшемдік және геометриялық төзімділік, бетті өңдеу және белгілеу талаптарын анықтайды.
Өнеркәсіптік машиналар үшін бұл термин сызықтық бағыттаушы компоненттердің кең ауқымын сипаттай алады. Нақты көлденең қима, материал, қаттылық, орнату әдісі және бетті өңдеу машина мен жұмыс ортасына байланысты.
2. Бағыттаушы рельс қалай жұмыс істейді
Бағыттаушы рельстің өнімділігі рельс, қозғалатын жинақ, бекіту кронштейндері, бағыттаушы аяқ киімдер немесе роликтер, қосылыстар және қоршаған құрылым арасындағы өзара әрекеттесуден туындайды. Әрбір элемент бірге жұмыс істеуі керек. Жоғары сапалы рельс нашар орнатуды, дұрыс емес туралауды немесе жарамсыз тірек жабдықты өтей алмайды.
Бақыланатын саяхат жолын сақтау
Рельс бекітілген анықтамалық бетті қамтамасыз етеді. Бағыттауыш аяқ киімдер, роликтер, дөңгелектер немесе басқа бағыттаушы элементтер сол беттің соңынан жүріп, қажетсіз қозғалысты азайтады және жабдықты туралайды.
Бүйірлік күштерді өңдеу
Жылжымалы жүктер үдеу, баяулау, тиеу, түсіру, діріл немесе апатты тоқтату кезінде бүйірлік күштерді тудыруы мүмкін. Жеткілікті қатты бағыттаушы рельс жүйесі шамадан тыс ауытқуды шектей отырып, бұл күштерге қарсы тұруға көмектеседі.
Бірқалыпты жұмысты қолдау
Рельстің түзулігі мен бетінің күйі қозғалатын құрамдастың әрекетіне тікелей әсер етеді. Нашар геометрия, зақымдалған беттер, ластану немесе дұрыс біріктірілмеген рельс бөліктері шуды, дірілді, тозуды және техникалық қызмет көрсету талаптарын арттыруы мүмкін.
Лифт қолданбалары үшін EN 81-20 стандарты бағыттаушы рельстерді, олардың түйіспелерін және қондырмаларды қауіпсіз пайдалануға байланысты жүктемелер мен күштерге төтеп беруді талап етеді, ал ауытқулар есіктерге, қауіпсіздік құрылғыларына немесе қозғалатын құрамдас бөліктерге кедергі келтірмеу үшін жеткілікті түрде бақылануы керек.
3. Негізгі бағыттаушы рельс қолданбалары
Бағыттағы рельстер басқарылатын сызықтық немесе тік қозғалыс қажет болған жерде қолданылады. Лифті бағыттаушы рельстер ең танымал мысалдардың бірі болғанымен, негізгі инженерлік принцип көптеген салаларға қолданылады.
| Қолданба | Негізгі функция | Маңызды ойлар |
|---|---|---|
| Жолаушылар лифттері | Көлікті және қарсы салмақты бағыттаңыз | Туралау, жүру ыңғайлылығы, күш, ауытқу, бет сапасы |
| Жүк лифтілері | Ауыр жүктемелер кезінде қозғалысты басқару | Жүктілік, құрылымдық қаттылық, төзімділік |
| Өнеркәсіптік жабдық | Қайталанатын сызықтық бағыттауды қамтамасыз етіңіз | Жүктеме бағыты, жылдамдығы, тозу, монтаждау дәлдігі |
| Материалдарды өңдеу жүйелері | Жылжымалы платформалар мен құрамдастарды бағыттаңыз | Үздіксіз жұмыс, ластану, техникалық қызмет көрсетуге қол жеткізу |
| Автоматтандыру машиналары | Компоненттің нақты орналасуын сақтаңыз | Өлшемдік төзімділік, бетті өңдеу, қайталану |
| Арнайы жүк көтеру жүйелері | Тік немесе көлбеу қозғалысты басқарыңыз | Жүктеме жағдайлары, қауіпсіздік талаптары, қоршаған ортаға әсер ету |
Лифт қондырғыларында бағыттаушы рельстер жай орналастыратын құрамдас бөліктер ғана емес. Олар сондай-ақ қалыпты емес жұмыс жағдайлары кезінде қауіпсіздік жүйелерімен өзара әрекеттесе алады. Калифорния лифтінің ережелері, мысалы, лифт кабиналары мен қарсы салмақтардың бағыттаушы рельстермен қамтамасыз етілуін талап етеді және рельс материалына, секцияларына, тіректеріне, бекітпелеріне және құрылымдық өнімділігіне қатысты талаптарды анықтайды.
4. Материалдар және өндіріс
Болат бағыттаушы рельсті қажет ететін қолданбалар үшін кеңінен қолданылады, өйткені ол беріктіктің, қаттылықтың, өңдеуге қабілеттіліктің, тозуға төзімділіктің және өлшемдік тұрақтылықтың пайдалы комбинациясын ұсынады. Дегенмен, жай ғана «болат» деп көрсету жеткіліксіз. Материалдың сапасы мен өндіріс процесі нақты қолданумен сәйкес келуі керек.
Суық тартылған бағыттаушы рельстер
Суық сызба басқарылатын өлшемдер мен дәйекті профильді қамтамасыз ете алады. Бұл оны өлшемдік дәлдік пен бет сипаттамалары маңызды болатын қолданбалар үшін қолайлы етеді.
Өңделген бағыттаушы рельстер
Механикалық өңдеуді қатаңырақ геометриялық бақылау немесе беттің белгілі бір күйі қажет болғанда пайдалануға болады. ISO 8100-33 стандартталған T-типті лифт бағыттаушы рельстері үшін суықта тартылған және өңделген өндіріс жолдарын анықтайды.
Беттік өңдеу
Қоршаған ортаға байланысты коррозиядан қорғау қажет болуы мүмкін. Сақтау, тасымалдау, орнату және ұзақ мерзімді жұмыс жағдайлары қосымша бетті қорғаудың орындылығын анықтау кезінде ескерілуі керек.
5. Өнімділіктің негізгі факторлары
Бірнеше техникалық сипаттамалар бағыттаушы рельстің қызмет ету мерзімі ішінде сенімді жұмыс істейтінін анықтайды.
Ең назардан тыс қалған факторлардың бірі - рельстің ауытқуының, кронштейннің ауытқуының, бағыттаушы аяқ киімнің саңылауының және рельс түзуінің бірлескен әсері. Лифт қауіпсіздігі талаптары бұл факторларды тәуелсіз емес, бірге қарастыру қажет екенін анық мойындайды.
6. Нұсқаулық рельс таңдау нұсқаулығы
Дұрыс бағыттаушы жолды таңдау өнім каталогынан емес, қолданбадан басталады. Бір жүйеде жақсы жұмыс істейтін рельс екіншісіне жарамсыз болуы мүмкін, себебі жүк, жылдамдық, рельс аралығы, тірек жағдайлары, жұмыс ортасы және қауіпсіздік талаптары өте әртүрлі болуы мүмкін.
1-қадам: Жүктемені анықтаңыз
Жалпы қозғалатын массаны анықтаңыз және статикалық, динамикалық, соққылық, тежеу және бүйірлік жүктемелерді анықтаңыз. Лифт қолданбалары үшін вагон салмағы, номиналды жүктеме, қарсы салмақ конфигурациясы, жылдамдық, қауіпсіздік механизмі және кронштейндер аралығының барлығы рельс талаптарына әсер етуі мүмкін.
2-қадам: Рельс профилін растаңыз
Көлденең қиманың пішіні жабдыққа және тиісті спецификацияға сәйкес келуі керек. T-типті бағыттаушы рельстер лифт қолданбалары үшін кеңінен стандартталған, ал өнеркәсіптік машиналар арнайы профильдерді қажет етуі мүмкін.
3-қадам: Өлшем талаптарын тексеріңіз
Рельстің биіктігін, енін, қалыңдығын, ұзындығын, монтаждау тесігінің орналасуын, мүмкін болса, қосылыс конфигурациясын және рұқсат етілген рұқсат етілген рұқсаттарды растаңыз.
4-қадам: Қоршаған ортаны қарастырыңыз
- Ішкі немесе сыртқы орнату
- Ылғалдылық және судың әсері
- Шаң, химиялық заттар немесе өнеркәсіптік ластаушы заттар
- Температураның өзгеруі
- Орнату алдындағы сақтау ұзақтығы
- Қажетті техникалық қызмет көрсету жиілігі
5-қадам: Үйлесімділікті растау
Бағыттаушы рельс толық жүйенің бөлігі ретінде бағалануы керек. Тапсырысты аяқтамас бұрын кронштейндермен, қысқыштармен, балық тақталарымен, бағыттаушы аяқ киімдермен, роликтермен, қауіпсіздік құрылғыларымен және тіреуіш құрылыммен үйлесімділікті тексеріңіз.
| Сатып алушының сұрағы | Неліктен маңызды |
|---|---|
| Темір жол қандай жүк көтереді? | Қажетті құрылымдық сыйымдылық пен қаттылықты анықтайды. |
| Жұмыс жылдамдығы қандай? | Жоғары жылдамдықтар туралауды, дірілді және бет сапасын маңыздырақ етеді. |
| Қандай рельс профилі қажет? | Бағыттау жүйесімен механикалық үйлесімділікті қамтамасыз етеді. |
| Қандай рұқсат етілген төзімділік? | Орнату дәлдігі мен жұмыс тұрақтылығын бақылайды. |
| Рельс қайда орнатылады? | Коррозиядан қорғауды және материал талаптарын анықтауға көмектеседі. |
| Қандай стандарт қолданылады? | Техникалық сәйкес келмейтін өнімді сатып алуды болдырмайды. |
7. Орнату және техникалық қызмет көрсету
Орнату дәлдігі ескерілмесе, тіпті жоғары сапалы бағыттаушы рельс нашар жұмыс істей алады. Рельстің туралануын барлық бөліктер құрастырылғаннан кейін ғана емес, бүкіл орнату процесі кезінде тексеру керек.
Орнату басымдықтары
- Орнату алдында рельстерді көзге көрінетін зақым, коррозия, деформация немесе ластану бар-жоғын тексеріңіз.
- Орнату анықтамалық нүктелері мен кронштейн орындарын тексеріңіз.
- Жүйе бойынша көрсетілген туралау мен аралықты сақтаңыз.
- Буындардың дұрыс бекітілгеніне және бекітілгеніне көз жеткізіңіз.
- Бекіткіштер мен тірек құрамдастарды тиісті спецификацияға сәйкес тексеріңіз.
- Іске қосу алдында соңғы қозғалысты және туралауды тексеруді орындаңыз.
Лифт талаптары сонымен қатар бекіту икемділігі мен құрылыс қозғалысының маңыздылығын мойындайды. EN 81-20 рельстерді босатуы мүмкін қондырманың айналуын болдырмай, ғимараттың қалыпты отыруы немесе бетонның шөгуі сияқты әсерлерді қанағаттандыру үшін бағыттаушы рельсті бекіту механизмдерін талап етеді.
Күнделікті техникалық қызмет көрсету
Техникалық қызмет көрсету тозу белгілеріне, әдеттен тыс дірілге, коррозияға, бос бекіткіштерге, зақымдалған беттерге, қалыптан тыс шуға және жүгіру мінез-құлқындағы өзгерістерге назар аударуы керек. Қолданба қауіпсіздік тұрғысынан маңызды жабдықты қамтыса, тексерулер жабдық өндірушісінің нұсқауларын және қолданыстағы жергілікті талаптарды орындауы керек.
8. Сапаны тексерудің бақылау парағы
Көлемі бойынша бағыттаушы рельстерді сатып алушылар өндіріс басталғанға дейін нақты тексеру процесін құруы керек. Бұл номиналды сипаттамаға техникалық сәйкес келетін, бірақ орнату кезінде ақаулық тудыратын құрамдастарды алу қаупін азайтады.
- Материалды тексеру:Белгіленген болат сыныбын және тиісті материал құжаттамасын растаңыз.
- Өлшемді тексеру:Маңызды профиль өлшемдерін бекітілген сызбаларға немесе техникалық сипаттамаларға сәйкес тексеріңіз.
- Түзулікті тексеру:Рельс геометриясының қажетті рұқсат шегінде қалуын тексеріңіз.
- Жер бетін тексеру:Жұмысқа әсер ететін сызаттар, ойықтар, жарықтар, коррозия немесе басқа ақауларды іздеңіз.
- Бірлескен тексеру:Біріктірілген беттерді және қосылым компоненттерін тексеріңіз.
- Ұзындығын тексеру:Жеке рельс ұзындығын және рұқсат етілген рұқсат етілген рұқсаттарды растаңыз.
- Қаптаманы тексеру:Тасымалдау кезінде рельстердің деформациядан және қоршаған ортаның зақымдануынан қорғалғанына көз жеткізіңіз.
9. Сатып алушының жалпы қиындықтары
1-қатер: түсініксіз сипаттамалар
Кейде сатып алушылар қолданбаны, профильді, материалды, ұзындықты, төзімділікті немесе қолданылатын стандартты анықтамай «стандартты бағыттаушы рельсті» сұрайды. Бұл қайталанатын техникалық түсіндіруге және өндірістің кешіктірілуіне әкелуі мүмкін.
2-қиын: өлшемдердің сәйкессіздігі
Үлкен жобаларда партиялар арасындағы шағын айырмашылықтар орнатуды қиындатады. Сондықтан бірнеше өндірістік лоттар қатысқан кезде тұрақты өндірістік бақылау маңызды.
3-қиын: Тасымалдағы зиян
Ұзын болат секциялар тасымалдау кезінде иілуге, соққыға, ылғалға және тозуға ұшырауы мүмкін. Тиісті орау және тиеу әдістері кейіннен ойластырылған нәрсе емес, өнім сапасының бөлігі болып табылады.
4-қиын: жеткізуші мен орнатушы арасындағы нашар байланыс
Техникалық мәліметтер өндіріс алдында, әсіресе рельс біріктірілген лифт немесе машина жүйесінің бөлігі болған кезде расталуы керек. Сызбалар, рұқсаттар, материал талаптары, тексеру критерийлері және қаптаманың күтулері алдын ала келісілуі керек.
5-ші тапсырма: Жалғыз баға бойынша таңдау
Бірліктің ең төменгі бағасы жобаның ең төменгі жалпы құнын көрсетпеуі мүмкін. Қайта өңдеу, орнатудың кешігуі, бөлшектерді ауыстыру, тасымалдау мәселелері және сәйкес келмейтін сапа бастапқы баға айырмашылығынан тез асып кетуі мүмкін.
10. Неліктен Guojian Steel (Tianjin) Co., Ltd. компаниясымен жұмыс істеу керек?
Болат бағыттаушы рельстерді сатып алушылар үшін жеткізушінің техникалық талаптарды түсіну қабілеті өндіріс қуаты сияқты маңызды. Guojian Steel (Tianjin) Co., Ltd. анықталған өлшемдері, дәйекті өндіріс талаптары және қолданбаға бағытталған қолдауы бар болат негізіндегі компоненттерді қажет ететін сатып алушылар үшін техникалық өндірістік серіктес бола алады.
Кәсіби іздеу процесі нақты өтінімнен басталуы керек. Әрбір тапсырысты жалпы болат өнімі ретінде қарастырудың орнына, жеткізуші мен сатып алушы қажетті профильді, өлшемдерді, материал талаптарын, бетінің жай-күйін, ұзындығын, төзімділіктерін, қаптамаларын және өндіріс алдында тексеру күтулерін нақтылай алады.
Халықаралық сатып алушылар үшін мақсат тек ұзындықтағы болат сатып алу емес. Бұл қолданбаға, орнату әдісіне, сапа талаптарына және жоба кестесіне сәйкес келетін бағыттаушы рельс шешімін алу.
11. Жиі қойылатын сұрақтар
Бағыттаушы рельс не үшін қолданылады?
Бағыттаушы рельс белгіленген жол бойымен қозғалатын құрамдастың қозғалысын басқарады. Лифттерде ол теңестіру мен тұрақтылықты сақтауға көмектесе отырып, вагон мен қарсы салмақты бағыттайды.
Лифт бағыттаушы рельстері үшін әдетте қандай материал қолданылады?
Болат әдетте пайдаланылады, өйткені ол талап етілетін қолданбалар үшін қажетті беріктік пен қаттылықты қамтамасыз етеді. Арнайы материал талаптары қолданыстағы стандарт пен жүйе дизайнына байланысты.
Бағыттаушы рельсті жоғары сапалы ететін не?
Маңызды сипаттамаларға сәйкес материал қасиеттері, өлшемдік дәлдік, түзулік, қолайлы бетті өңдеу, дәйекті геометрия, сенімді қосылыстар және дұрыс тексеру жатады.
Неліктен бағыттаушы рельстің түзулігі маңызды?
Шамадан тыс ауытқу рельс пен бағыттаушы құрамдас бөліктердің өзара әрекеттесуіне әсер етіп, дірілді, шуды, тозуды және орнату қиындықтарын арттыруы мүмкін.
Сатып алушылар бағыттаушы жолды қалай таңдауы керек?
Қолданба, жүктеме, жылдамдық, рельс профилі, өлшемдер, рұқсаттар, орнату тәртібі, жұмыс ортасы және қолданылатын стандарттардан бастаңыз. Жалғыз рельсті емес, толық бағыттаушы жүйені қарастырған жөн.
Бағыттаушы рельстер стандартталған ба?
Кейбір қолданбалар стандартталған профильдер мен талаптарды пайдаланады. Лифті жүйелері үшін ISO 8100-33:2022 жүк көтергіш вагондар мен қарсы салмақтар үшін қолданылатын стандартталған Т-типті бағыттаушы рельстерге қойылатын талаптарды анықтайды. Басқа өнеркәсіптік қолданбалар қолданбаға арнайы конструкцияларды қажет етуі мүмкін.
Бағыттаушы рельстерді теңшеуге бола ма?
Өндіріс процесіне және қолдану түріне қарай өлшемдер, ұзындықтар, материал сорттары, беттің жай-күйі, саңылаулардың орналасуы, орау және басқа да өндіріс бөлшектері сияқты талаптар жобаның ерекшеліктеріне сәйкес реттелуі немесе келісілуі мүмкін.
Неліктен бағыттаушы рельстерді жөнелту алдында тексеру керек?
12. Қорытынды
Сенімді бағыттаушы рельс - бұл қолайлы болат профилінен артық нәтиже. Оның нақты өнімділігі материалдың сапасы, геометриясы, түзулігі, бетінің күйі, құрылымдық беріктігі, қосылыстары, орнату дәлдігі және жұмыс ортасы арасындағы қатынасқа байланысты.
Лифттер мен басқа да дәл қозғалыс жүйелері үшін бұл факторлар әсіресе маңызды болады, себебі бағыттаушы рельстер туралауға, жүру сапасына, жабдықтың тұрақтылығына, техникалық қызмет көрсету талаптарына және қауіпсіз пайдалануға тікелей әсер етеді. ISO 8100-33 сияқты халықаралық стандарттар стандартталған лифт бағыттаушы рельстеріне белгіленген талаптарды қамтамасыз етеді, ал жергілікті ережелер нақты қондырғыларға қосымша талаптарды белгілеуі мүмкін.
Сатып алушылар үшін ең тиімді әдіс - бұл қолданбаны нақты анықтау, өндіріс алдында техникалық сипаттамаларды растау, толық жетекші жүйені бағалау және түпкілікті тексеру арқылы шикізаттан тұрақты сапаны сақтай алатын өндірушімен жұмыс істеу.
