Бағыттауыш рельстер фотоэлектрлік (PV) орнату жүйелерінің негізгі жүк көтергіш құрамдас бөліктері болып табылады, ең алдымен күн PV модульдерін бекіту және реттеу үшін пайдаланылады; олар әдетте қысқыштар мен болттар сияқты бекіткіштермен бірге қолданылады. Біздің кешенді рельс өнімдері желісінде екі негізгі материал түрі бар - болат (ыстық мырышталған және мырыш-алюминий-магний қорытпасы) және алюминий қорытпасы және әртүрлі көлденең қима профильдерін, соның ішінде H-рельстерді, қырлы рельстерді және тапсырыс бойынша пішінді рельстерді қамтиды. Бұл рельстер PV модульдерінің жүктемесін көтереді және күштерді бекіту тіректеріне немесе шатыр негіздеріне береді. Олар түрлі-түсті болат тақтайшалар мен жалпақ бетон шатырлардағы бөлінген PV қондырғыларына, сондай-ақ PV автотұрақтарына және жерге орнатылған кейбір PV электр станцияларына жарамды.
Бағыттауыш рельстер әртүрлі материалдарда (мысалы, алюминий қорытпасы, Zn-Al-Mg қорытпасы және ыстық мырышталған болат) қол жетімді - әртүрлі жоба жағдайларына, соның ішінде ішкі және жағалаудағы жерлерге, жоғары тұзды орталарға, шатыр жүктемесі шектеулері бар учаскелерге және үлкен аралық электр станцияларына сәйкес келеді.

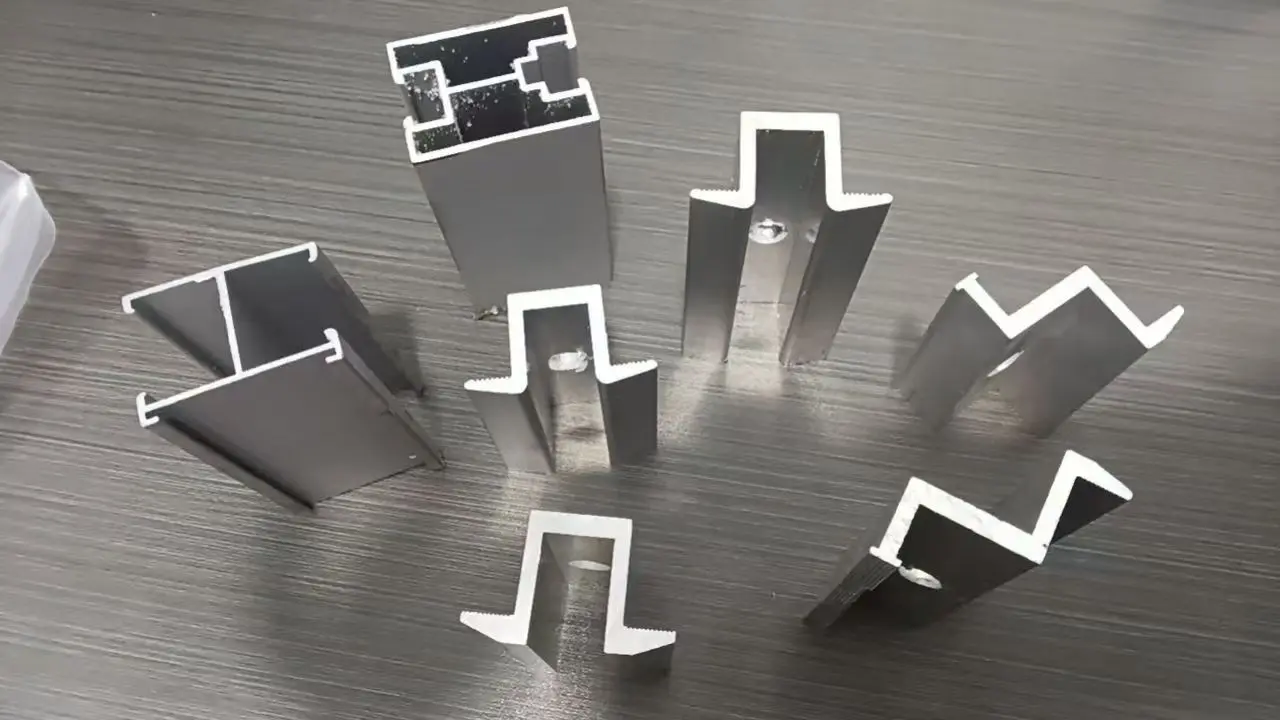

Стандартты C, H және U-тәрізді профильдерді, жеңіл қыры жоқ профильдерді және әдеттегі жобалармен де, мамандандырылған қайта жаңарту қолданбаларымен үйлесімділікті қамтамасыз ететін реттелетін стандартты емес пішіндерді қамтиды.
Бекітілген ұзындықты кесуді, CNC тесуді және профильді өңдеуді қолдайды. Біз стандартты дайын өнімдермен шектелмейміз және жоба сызбасының нақты талаптарына сәйкес келетін компоненттерді жасай аламыз.
Бағыттауыш рельстер, қысқыштар (ортаңғы/соңғы қысқыштар), тот баспайтын болаттан жасалған бекіткіштер және жерге қосу компоненттері өзімізде шығарылады. Бұл профильдер мен аксессуарлар арасындағы үйлесімділіктің жоғары деңгейін қамтамасыз етіп, орнында құрастыру қателерін азайтады.
Жылдам жеткізу үшін стандартты сипаттамалар жинақталады; Біздің зауыттың жылдық қуаттылығы 200 000 тоннаға жетеді, ол ГВт ауқымындағы электр станцияларын жаппай жеткізуді өңдеуге қабілетті.
Алюминий және болат зауыттарынан бөлек көзден алу қажеттілігін жояды. Біз барлық сатып алу процесін оңтайландыра отырып, рельстер мен сәйкес керек-жарақтардың толық спектрін ұсынамыз.
| Параметр элементі | Техникалық спецификация |
| Қосымша негізгі материалдар | 6063-T5 алюминий қорытпасы / S350GD Zn-Al-Mg болат жолағы / Q355 ыстық мырышталған болат |
| Беттік өңдеу | Анодтау / Zn-Al-Mg жабыны / Ыстық мырыштау |
| Негізгі бөлім түрлері | H-типті, C-типті, U-типті, жеңіл күшейтілмеген, арнайы пішінді секциялар |
| Профиль қабырғасының қалыңдығы | Алюминий қорытпасы: 1,2-2,0 мм; Болат: 1,0-1,5 мм (теңшеуге болады) |
| Стандартты жеткізу ұзақтығы | 4м, 6м; қол жетімді кез келген ұзындыққа тапсырыс бойынша кесу |
| Үйлесімді модульдер | Монокристалды, PERC, TOPCon PV модульдерінің толық ауқымы |
| Қолдауыш керек-жарақтар | Ортаңғы қысқыштар, шеткі қысқыштар, тот баспайтын болаттан жасалған бекіткіштер, жерге қосу компоненттері |
| Қолдану сценарийлері | Түрлі-түсті болат плитка төбелері, бетон төбелері, жерге орнатылған электр станциялары, PV автотұрақтары, жаңартылған арнайы пішінді PV жобалары |
| Қолданылатын стандарттар | GB Қытай стандарты, EN Еуропалық стандарты; материалдық сертификаттар бар |
Қайта өңделген немесе таза емес материалдардың пайдаланылмауын қамтамасыз ету үшін бағыттаушы рельстердің әрбір партиясы үшін материал сорттары тексеріледі;
Өлшемдік төзімділікті тексеру және анодталған жабын қалыңдығын нүктелік тексеру бетті өңдеудің стандарттарға сәйкестігін қамтамасыз етеді;
3. Профильдерге арналған механикалық сипаттағы есептерді сұрау бойынша алуға болады;
4. Шетелдік жобалардың сауда-саттықтары мен кедендік декларацияларға қойылатын талаптарды қанағаттандыру үшін үшінші тараптың сынақ есептері (мысалы, TUV, SGS) ұсынылуы мүмкін.
Біз жобаға тән жел мен қар жүктемесіне, шатыр жағдайына және жергілікті климатқа негізделген бағыттаушы рельстердің үлгісін таңдауға көмектесеміз; физикалық үлгілерді материалды, қиманы және бетті өңдеуді тексеру үшін жіберуге болады; біз жобалық конкурстық құжаттаманы, соның ішінде өнімнің техникалық сипаттамалары мен сынақ есептерін береміз; шетелдегі клиенттер үшін біз жергілікті стандарттарға бейімделген ұсыныстарды ұсынамыз.
Теңшелетін тапсырыстар үшін біз өндіру басталғанға дейін тұтынушыдан шығу үшін өңдеу сызбаларын жасаймыз; өндіріс барысында біз шикізатты тексерудің, профильді өңдеудің және дайын өнімді тексерудің фотосуреттерін немесе бейнелерін береміз, осылайша клиенттер прогресті бақылай алады; жөнелтілімдер толық орау парағын және материалды сертификаттауды қамтиды; біз әртүрлі орау нұсқаларын ұсынамыз, соның ішінде транзит кезінде зақымдануды болдырмау үшін жаңбырдан қорғайтын созылатын ораманы; ішкі тапсырыстар үшін біз жоба алаңына жүк көлігімен тікелей жеткізуді ұйымдастырамыз; экспорттық тапсырыстар үшін біз толық кедендік құжаттамаға көмектесеміз және әртүрлі сауда шарттарын қолдаймыз (мысалы, ФОБ).
Тасымалдау кезінде зақымданулар (мысалы, ойықтар немесе деформациялар) орын алса, біз тексеру фотосуреттерін алғаннан кейін жағдайды жылдам бағалаймыз және бөлшектерді ауыстыруды немесе өзара келісілген шешімді ұйымдастырамыз; біз схемаларды және орнатудың негізгі кеңестерін қоса, толық орнату нұсқауларын береміз; біздің техникалық команда орнату кезінде туындаған кез келген мәселелерді шешу үшін қашықтан қолдау көрсетеді.

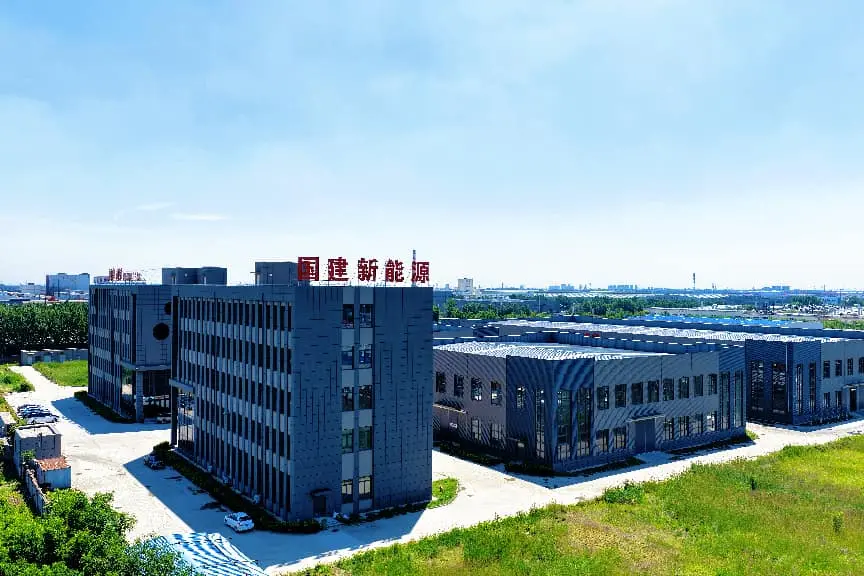

Біздің фабрика Тяньцзинь портына жақын Цзинхайдағы Дацюжуан өнеркәсіптік базасында орналасқан; бұл отандық жоба алаңдарына жүк көлігін тікелей жеткізуге және экспорттық тапсырыстар үшін ыңғайлы кедендік ресімдеуге және жөнелтуге мүмкіндік береді. Біз алюминий экструзия зауыттарымен ұзақ мерзімді тұрақты серіктестікті қолдаймыз, шикізатты сенімді жеткізуді қамтамасыз етеміз және материал сорттары ешқашан алмастырылмайтынына кепілдік береміз. Біз шикізатты қабылдаудан бастап дайын өнімді жөнелтуге дейін көптеген тексерулер жүргізе отырып, бүкіл процесте сапаны кешенді бақылауды жүзеге асырамыз. Біз бір уақытта болат рельстерді (H-рельстер, арнайы профильді рельстер және қырсыз рельстер) жасаймыз, бұл тұтынушыларға болат монтаждау керек-жарақтарын және алюминий қорытпасынан жасалған рельстерді бір терезе арқылы алуға мүмкіндік береді; бұл бірнеше жеткізушілерді басқарумен байланысты байланыс шығындарын азайтады және біз барлық өлшемдегі тапсырыстарды орындаймыз.
A: Көлденең қима слоттары сәйкес келсе, керек-жарақтарды ауыстыруға болады; алайда болат пен алюминийдің тікелей жанасуы электрохимиялық коррозияны тудырады, сондықтан материалдарды араластыру кезінде оқшаулағыш тығыздағыштарды орнату қажет.
A: Профильдер қорғаныс пленкасымен жабылған. Бүкіл топтама жаңбыр өткізбейтін созылатын пленкаға оралған және қатты қағаз жиектерінің қорғағыштарымен бекітілген; транзит кезінде сызаттар қаупін азайту үшін ұзын профильдер де ағаш жақтаулармен күшейтілген.
Ж: Жоқ, ол өзгереді. Цинк-алюминий-магний және ыстық мырышталған болаттан жасалған рельстер 25 жылдық коррозияға қарсы кепілдікпен келеді, ал анодталған алюминий қорытпасынан жасалған рельстер 20 жылдық коррозияға қарсы кепілдікке ие; тапсырыс бермес бұрын нақты кепілдік шарттарын растаңыз.
A: Бағыттауыш рельстерді экструзия пішінін жасау үшін ең аз тапсырыс мөлшерін (MOQ) ескере отырып, нақты көлденең қималармен теңшеуге болады; дегенмен, ұзындықты реттеу немесе тесу сияқты қарапайым модификациялар жаңа қалыптарды қажет етпейді және MOQ талаптары төмен.
A: Үйлесімді қысқыштармен жұптастырылған стандартты ойық профильдер сырғып кетпейді; дұрыс қысқышты сәйкестендіру үшін құрамдас бөліктің қалыңдығын қамтамасыз етуіңіз керек. Әртүрлі брендтердің аксессуарларын араластыру ұсынылмайды.
A: Оларды құрғақ, жақсы желдетілетін жерде сақтаңыз және жаңбырдың немесе тұрып қалған судың әсерін болдырмаңыз. Профильдер жерден көтерілуі керек - оларды кірге немесе балшыққа тікелей қоймаңыз және қорғаныс пленкасын мерзімінен бұрын алып тастауға болмайды.
