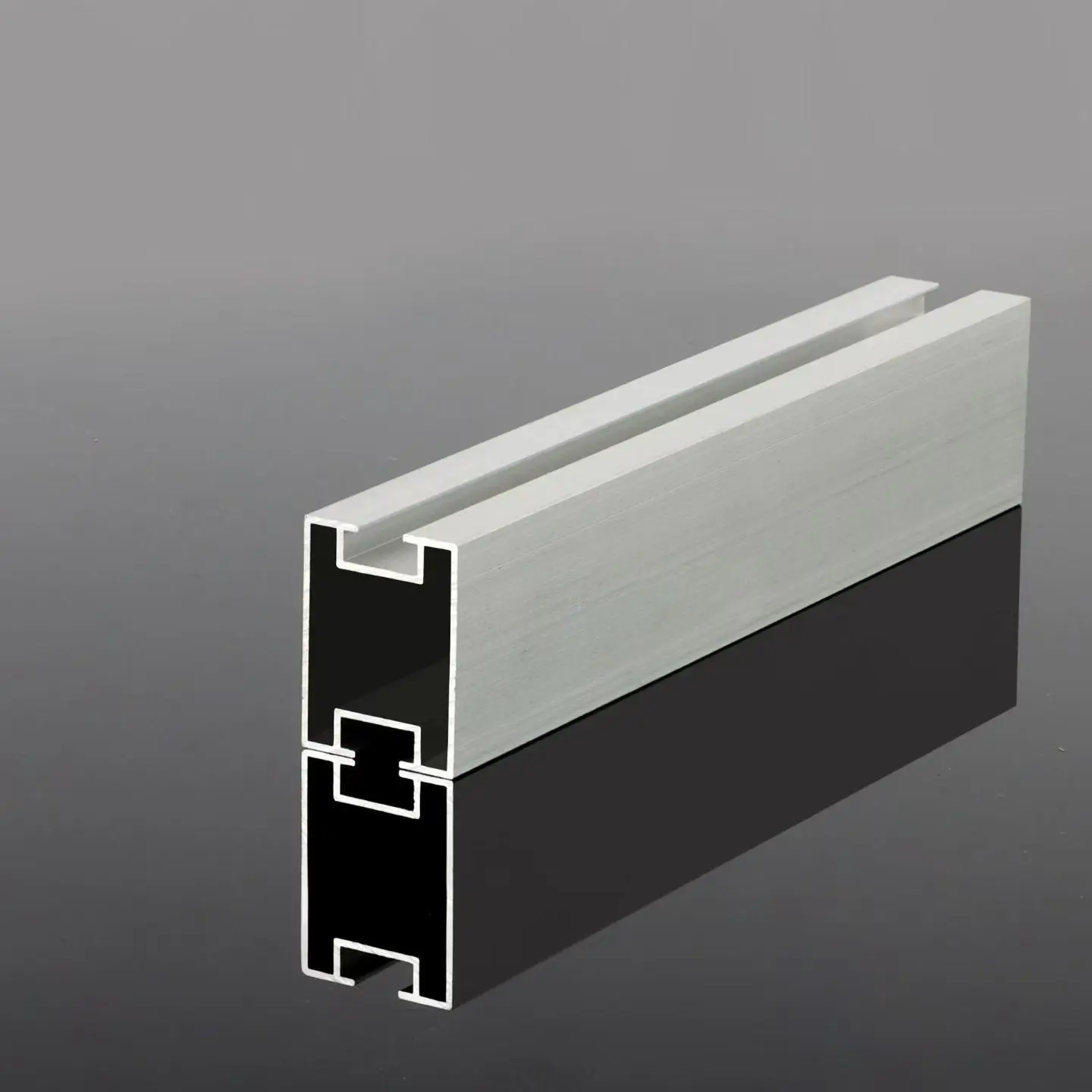

Рибсиз бағыттаушы рельс

Қабырғасыз бағыттаушы рельс - көлденең қимасы қатаю қабырғалары жоқ, суық пішіндегі болаттан жасалған бекіту рельсінің бір түрі. Стандартты күшейтілген PV рельстерінде профильдің ұзындығы бойынша жүретін үздіксіз қабырғалар — шиыршықты қалыптау сызығында қосымша тесу және иілу сатылары арқылы жасалған — қажетті иілу қаттылығын қамтамасыз етеді. Арматурасыз рельстер бұл процестерді жояды, нәтижесінде қарапайым арна профилі пайда болады; бұл иілу қаттылығын төмендетсе де, дизайн құрылымдық жағынан тексерілген қалыпты жел мен қар жүктемелері мен аралығы бар жобалар үшін жарамды.

Бұл рельстің қандай артықшылықтары бар?

Бір метрге төмен материал құны:

Қабырғалардың қалыптасуын болдырмау арқылы дайын рельстің бір метріне аз болат жолақ жұмсалады. Монтаждау жүйелері тоннамен бағаланатын және төбесі бос жүк көтергіштігі бар жобалар үшін бұл жалпы құрылым үшін тікелей шығындарды үнемдейді.

Өндіріс қадамдары аз, жеткізу сенімдірек:

Қабырғаны тесу және одан кейінгі қайталама иілу кезеңдері жойылады. Қалыптастыру рұқсаттарының аз болуымен өндіріс циклі жылдамырақ және болжауға болады, бұл шағын партиялар мен қайталанатын тапсырыстар үшін жеткізу мерзімдерін орындауды жеңілдетеді.

Төбеге жеңілірек жүктеме:

Өз салмағының азаюы төбе тақталары мен төбе тақталары көтеретін өлі жүктемені азайтады. Шектеулі қосалқы жүк көтергіштігі бар түсті жабынмен қапталған болат шатырлар үшін бұл фактор монтаждау жүйесінің дизайнының орындылығында шешуші элемент болуы мүмкін.

Стандартты аксессуарлармен үйлесімді:

Тізбексіз бағыттаушы рельстің қарапайым арна профилі стандартты PV ортаңғы қысқыштары мен соңғы қысқыштарын орналастырады; пайдаланушылар бәсекеге қабілетті ресурсқа мүмкіндік беретін меншікті керек-жарақтарға құлыпталмаған.

Анық кепілдік шарттарымен толық мырышталған:

Ыстық мырышталған болат жолақ кесілген ұштарды және алаңдағы бұрғылау тесіктерін қоса алғанда, көлденең қиманың біркелкі, жақсы жабыстырылған мырыш қабатымен жабылғанын қамтамасыз етеді. Стандартты жеткізу 15 жылдық коррозияға қарсы кепілдікті қамтиды; қатаңырақ атмосфералық орталар үшін мырыш-алюминий-магний (Zn-Al-Mg) болат жолағы 25 жылдық кепілдікпен қол жетімді.

Жұмыс орнында оңай кесу, бұрғылау және өңдеу:

Жеңіл профиль жұмысшыларды тасымалдауды, ұзындығы бойынша кесуді және орнын бұрғылауды жеңілдетеді, бөлінген жобалар үшін шатырды орнату терезесін тиімді қысқартады.

Техникалық сипаттамалар

Элемент	Техникалық сипаттама
Өнім	Ribless Guide Rail — суық пішінделген болат PV монтаждау рельсі
Бөлім	Қарапайым арна (U-секция), қатайтатын қабырғалары жоқ
Материал	Ыстық мырышталған болат жолақ
Қалыптастыру	Суық шиыршықтан жасалған, қабырғасы жоқ, ұзындығы бойынша кесілген
Беттік өңдеу	Ыстық мырышталған]; Zn-Al-Mg жолағы сұраныс бойынша қол жетімді
Коррозияға қарсы кепілдік	15 жыл (ыстық мырышталған) / 25 жыл (Zn-Al-Mg)
Бөлім өлшемдері	бізге аралық пен жүктеме корпусын беріңіз, біз бөлімді ұсынамыз
Стандартты ұзындықтар	Орау және тасымалдау үшін ұзындыққа кесіңіз
Аксессуарлардың үйлесімділігі	Стандартты PV ортаңғы қысқыштар және соңғы қысқыштар
Екінші сатыдағы өңдеу	Ұзындығы бойынша кесу және сызбаңызға үй ішінде бұрғылау
MOQ	1 × 20GP контейнері; кішірек сынақ тапсырыстары келісіледі
Тоқтау	Депозитті алғаннан кейін 7–15 жұмыс күні
Сауда шарттары	FOB Тяньцзинь жаңа порты / CFR / CIF
Төлем	30% T/T депозиті, B/L көшірмесіне қарсы қалдық

Рельстерге арналған қолданба сценарийлері

Өнеркәсіптік және коммерциялық (C&I) металл шатырлар:

Тұрақты тігісті немесе трапеция тәрізді металл қаңылтырларды пайдаланатын шатырлар көбінесе жүк көтергіштігі шектеулі; осы қырсыз бағыттаушы рельстердің төменгі өзіндік салмағы шатырдағы жүктемені тікелей азайтады. Металл шатыр қысқыштарымен үйлескенде, орнату жылдам және сөре жүйесінің құны төмен, бұл C&I төбесі құнына сезімтал жобалар үшін стандартты таңдау жасайды.

Шағын көлемді балласты бетонды тегіс шатыр зауыттары:

Шағын және орташа орнатылған қуаттылығы және орташа жел/қар жүктемелері бар балластты бетон шатыр жобалары үшін рельстің функциясы жүктерді тірек нүктелері арасында тасымалдау болып табылады - қарапайым (арматураланбаған) арна профилі өте сәйкес келеді.

Шағын және орташа жерге отырғызылатын өсімдіктер:

Қар және жел жүктемесі төмен жазықтардағы 10 МВт-тан төмен жобалар үшін қолайлы; осы «тор-паритет» жобаларында тірек жүйесінің үнемділігі (тоннаж бойынша есептелген) дизайнды басқарады.

Тұрғын PV:

Ауылдық шатырлар мен шағын зауыт ғимараттары; аз модульдермен және қысқа аралықтармен күшейтілмеген профиль ең жақсы баға-өнімділік қатынасын ұсынады.

Жеңіл PV автотұрақтары:

Төмен жүктері бар қарапайым көліктер үшін қолайлы. Жіпсіз бағыттаушы рельс ұзаққа созылатын, ауыр жүк көтеретін автокөлік шатырларына жарамайды — мұндай құрылымдар тереңірек, күшейтілген профильдерді қажет етеді, олар үшін біз балама дизайнды ұсынар едік.

Орнату және пайдалану бойынша сақтық шаралары

1. Бекіту алдында тегістеңіз және туралаңыз:

Рельстер тегістеліп, түзу сызықта сақталуы керек. Жол дұрыс реттелмеген болса, модульдер осы қатені иеленіп, жинақта шоғырланған кернеу жасайды, ол ақыр соңында ұзақ мерзімді деформация ретінде көрінеді.

2. Қысқыш пен болт моменті үшін тірек сипаттамаларын орындаңыз:

Шамадан тыс айналу моменті жұқа қабырғалы рельстерді жаншып, деформациялауы мүмкін, ал жеткіліксіз айналу моменті термиялық цикл кезінде біртіндеп қопсытуға әкеледі. Жобада көрсетілген мәндерге қатайту екі мәселені де болдырмайды.

3. Түйіндерде кеңейту саңылауларын қалдырыңыз:

Температураның өзгеруіне байланысты рельстер кеңейеді және қысқарады; қосылыстарда бос орындар қалдыру маусымдық ауытқуларға байланысты профильдердің бүгілуін немесе деформациялануын болдырмайды.

4. Рельс пен металл шатыр панельдерінің арасына оқшаулағыш тығыздағыштарды орнатыңыз:

Мырышпен қапталған рельстер мен қапталған болат парақтар арасындағы тікелей байланыс электрохимиялық коррозияға әкелуі мүмкін; оқшаулау тығыздағыш бұл гальваникалық жұпты бұзады.

5. Тек ыстық мырышталған немесе тот баспайтын болаттан жасалған бекітпелерді пайдаланыңыз:

Металдарды біріктіру орындарында араластыру гальваникалық жұпты жасайды, онда беті кішірек құрамдас алдымен тоттанады. Бекіткіш материалдар рельс жабынымен үйлесімді болуы керек.

6. Рельстің ортасын баспаңыз:

Қатты бағыттаушы рельстің ортаңғы бөлігі ең төменгі құрылымдық қаттылыққа ие. Жұмыс кезінде рельске басудан құтылу мүмкін болмаса, тіреу нүктесінің үстінен басып өтіңіз. Техникалық қызмет көрсету үшін төбеге жиі кіруді қажет ететін жобалар үшін бізге алдын ала хабарлаңыз, осылайша тереңірек профиль бөлімін ұсынамыз.

Жиі қойылатын сұрақтар

1-сұрақ: Менің жобам осы рельсті пайдалану үшін жеткілікті «жеңіл» екенін қалай анықтауға болады?

A: Каталогты емес, алдымен сайт шарттарын бағалаңыз. Қабырғасыз бағыттаушы рельс өнеркәсіптік/коммерциялық түсті болат шатырларға, шағын балластталған жалпақ шатырларға, тұрғын үй шатырларына және жел мен қардың орташа жүктемесі бар жерлерде жерге орнатылған қондырғыларға (~10 МВт-қа дейін) жарамды. Егер жоба қар немесе тайфунға бейім аймақта болса немесе ұзақ, қолдау көрсетілмейтін аралықты қамтыса, дұрыс таңдау - күшейтілген рельс немесе қалың профиль.

2-сұрақ: Рельсті арнайы тесуге немесе белгілі бір ұзындыққа кесуге болады ма? Бөлек сатып алуға болады ма?

Ж: Иә, біз таңдамалы кесу мен тесуді қолдаймыз және рельстерді толық PV орнату жүйесінсіз бөлек сатып алуға болады. Стандартты спецификациялар қоймада сақталады, ал стандартты емес спецификациялар жоба сызбасының параметрлері бойынша дайындалады.

3-сұрақ: Коррозияға қарсы кепілдік берілген қызмет мерзімі қандай?

A: Ыстық мырышталған рельстер 15 жылдық коррозияға қарсы кепілдікпен келеді; Цинк-Алюминий-Магний (Zn-Al-Mg) опциясы 25 жылдық кепілдік береді және жағалаудағы аудандарға немесе басқа қатал атмосфералық орталарға ұсынылады. Кепілдік опцияларының екеуі де қалыпты сыртқы PV жұмыс жағдайларында жабу өнімділігін қамтиды.

4-сұрақ: Аралық пен жүктемені есептеуге көмектесе аласыз ба?

Ж: Иә, және біз күшейтілмеген профильдер үшін осы есептеулерді орындауды ұсынамыз. Бізге модульдің орналасуын, жел мен қар жүктемесін және жоспарланған рельс аралығын қамтамасыз етіңіз; Біздің техникалық топ тиісті аралықты және профильді тексереді және егер арматураланбаған рельстер сайтқа жарамсыз болса, біз сізге тікелей хабарлаймыз.

5-сұрақ: Орнату орнында ең маңызды ойлар қандай?

A: Төрт нүкте маңызды: рельстерді бекітпес бұрын әр қатарды тегістеңіз және туралаңыз; сезінуге емес, жобада көрсетілген моментке қысқыштарды қатайтыңыз; қосылу нүктелерінде кеңейту бос жерлерін қалдырыңыз; және күшейтілмеген рельстердің ортасына баспау керек, өйткені ортаңғы аумақта ең төменгі қаттылық бар. Орнату және өңдеу нұсқаулары әрбір тапсырысқа кіреді және біздің техникалық команда орнату процесінде сұрақтарға жауап беруге дайын.
