H-теміржол

Автоматтандырылған құрастыру және материалды өңдеу жабдықтарында бағыттаушы рельс сызықты сырғанақтың үш жылдан кейін тыныш және тегіс болып қалатынын немесе үш айдан кейін тербеле бастайтынын анықтайды. Дәстүрлі бір ұялы профильдердің көпшілігі жүктемені бір жұмыс бетіне шоғырландырады; эксцентрлік жүктемелер арбаны бірте-бірте туралаудан шығаруы мүмкін, нәтижесінде пайда болған қателер, сайып келгенде, бүкіл машинаның жұмысына әсер етеді. H-Rail бұл мәселені беттік өңдеуге ғана емес, көлденең қима геометриясы арқылы шешеді. Қос параллельді торлары бар симметриялы H-пішінді алюминий профилі бар, ол сызықты сырғымалар, көтеру бағандары, итеру-тарту механизмдері, құрал-саймандар жақтаулары және жеңіл конвейер желілері сияқты кері қозғалыстағы қолданбаларға арналған.

H-секциясының бағыттаушы профилі дегеніміз не?

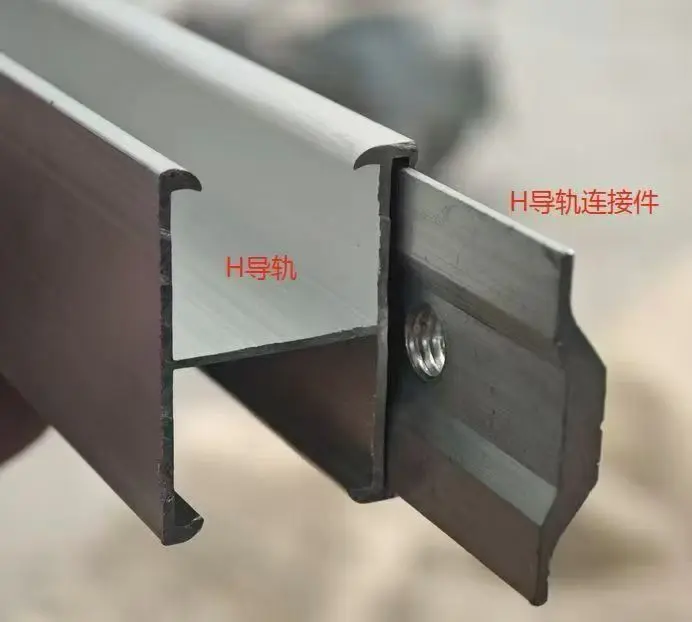

H-Rail - көлденең қимасы «H» әрпіне ұқсайтын құрылымдық алюминий бағыттаушы профиль: орталық тормен жалғанған екі көлденең фланец, екі жағында қолдануға болатын ойық беттерді қамтамасыз етеді. Осы симметриялы геометрияның арқасында тік жүктемелер бір емес, екі тірек қолына бөлінеді, ал ашық орталық қаттылықты бұзбай салмақты азайтады.

Бұл геометрия үш есе артықшылық береді: салмағы ұқсас бір слотты рельстермен салыстырғанда, ол қалыпты жүктемелер кезінде аз иілу көрсетеді; профильдің өзі жабдыққа бүйірлік күштер немесе авариялық тоқтаулар әсер еткенде бұралуға қарсы тұрады; және екі өңделген беті бар болса, арба екі жағында, тіпті екі жағында да бір уақытта жүре алады.

Негізгі артықшылықтар және олардың себептері

Жүктемені теңестіру:

Қос желілі көлденең қима екі тіреуіш қол бойынша қысымды таратады, бұл жұмыс беттерін шоғырландырылған жүктемелерден тістеу немесе деформацияға бейімділігін азайтады. Біздің өндірістік тәжірибеміз сериялар бойынша дәйекті жүктеме өнімділігін көрсетеді — жүздеген бірдей жұмыс станцияларын құру кезінде маңызды фактор.

Бұралу тұрақтылығы:

H-Rail симметриялы көлденең қимасы жабдыққа бүйірлік күш түсіргенде немесе ұзын рельстер орнатылған кезде бұралуға қарсы тұрады. Бұл жалпы шеберхана мәселесін тікелей шешеді: H-рельстері орнатқаннан кейін аздап бұралып, каретканың жартылай жүрісін байлап немесе кептеліп қалады. Қайтарылатын дизайн: екі ойық жағы да дәл өңделген, бұл рельсті жоғары, төмен қаратып немесе тігінен орнатуға мүмкіндік береді; ол сондай-ақ құрылымдық арқалық немесе жақтау қосқышы ретінде қызмет ете алады. Жалғыз профиль бірнеше дизайн конфигурацияларын қамтиды, бұл реттелетін жақшалардың қажеттілігін азайтады.

Ұзын соққылардағы түзулік:

Әрбір рельс экструзиядан кейін түзетіледі және жөнелту алдында жеке тексеріледі, бұл иілусіз түзулікті қамтамасыз етеді - тіпті ұзын ұзындықтарда. Каретканың қозғалысы бүкіл инсульт бойына біркелкі болып, екі жағында да тығыздықты немесе бос болуды болдырмайды.

Қатты анодталған жұмыс беттері:

Қатты анодталған қабат бетінің қаттылығы мен тозуға төзімділігін арттырады, тіпті жоғары жиілікті сырғанау кезінде беттің деградациясын болдырмайды. Ол шеберхананың шаңы мен ылғалына төзімді, ал күңгірт қабаты кірдің жиналуын болдырмайды, бұл оны таза бөлмелер мен дәл жинау алаңдары үшін өте қолайлы етеді.

Техникалық сипаттамалар

Элемент	Техникалық сипаттама
Материал	Алюминий қорытпасы, ыстық экструдталған
Бөлім түрі	Симметриялық H-профиль, қос тор, қуыс өзек
Беттік өңдеу	Қатты анодтау, күңгірт қабат
Ұзындығы	Тұтынушы сызбасының ұзындығына дейін кесіңіз
Түзулік	жөнелту алдында түзетілген және тексерілген
Өңдеу опциялары	Ұзындығы бойынша кесу, шеткі фаскаларды кесу, бұрғылау, бұрау, дәл өңдеу
MOQ	1 × 20GP контейнері; кішірек сынақ тапсырыстары келісіледі
Тоқтау	Депозитті алғаннан кейін 7–15 жұмыс күні
Сауда шарттары	FOB / CFR / CIF

Жабдық үшін дұрыс рельсті таңдау

Жүктің бағытымен бастаңыз:

Егер жүк тікелей H-Rail үстінде орналасса және күш тұрақты түрде тік болса, әдетте стандартты қос торлы профиль жеткілікті. Дегенмен, егер жүктеме орталықтан тыс болса немесе жабдық жиі апаттық тоқтауларға ұшыраса, алдымен бізбен қолдану шарттарын талқылауды ұсынамыз; профиль дизайнының геометриялық артықшылықтары осы сценарийлерде ең маңызды болып табылады.

Ұзындық - екінші маңызды фактор:

Ұзынырақ соққылар рельстің кез келген қисаюын күшейтеді; сондықтан бірнеше метрден асатын соққылар үшін профильді орнында кесудің орнына алдын ала түзетілген және тексерілген кесілген рельстерге тапсырыс беруді ұсынамыз. Айырмашылық біркелкі, үздіксіз қозғалысқа қарсы потенциалды байланыстырудың ортасында жатыр.

Жұмыс ортасы үшінші фактор болып табылады:

Қатты анодталған беттер шаңды цехтар мен ылғалды қондырғылар үшін қолайлы. Егер H-Rail жуу процедураларына немесе кесу сұйықтықтарына ұшыраса, тапсырыс бергенге дейін беттің үйлесімділігін тексеру үшін бізге арнайы баспа құралдары туралы хабарлаңыз.

Өндіріс және сапаны бақылау

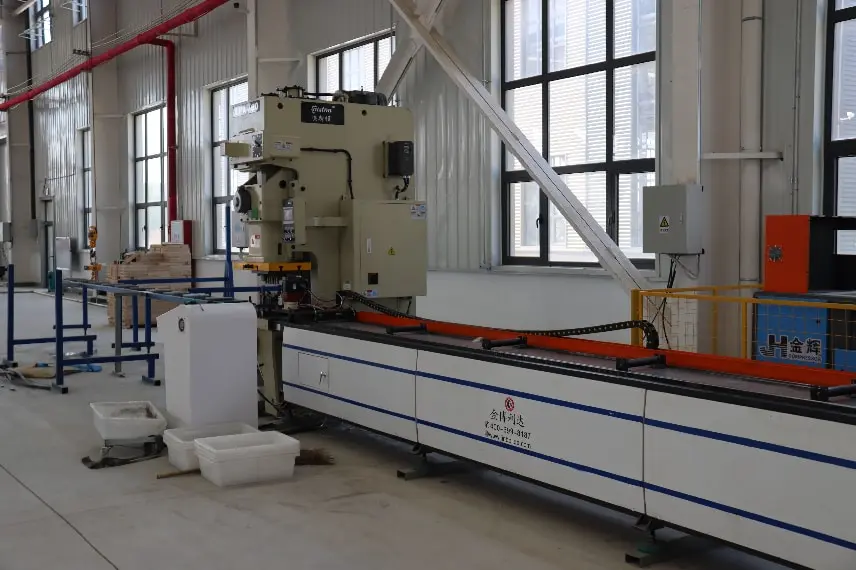

H-Rail өз зауытымызда шығарылады; экструзия, өңдеу және анодтау барлығы үйде орындалады. Біздің өндіріс орнымызда сегіз C арналы қалыптау желісі, екі «Джи» профильді (шляпа-профиль) болат қалыптау желісі, екі жоғары қуатты талшықты лазерлік кесу станоктары және төрт CNC тескіш желісі жұмыс істейді. Біздің меншікті жабдығымызға патенттелген «Алюминий профилін тесу машинасы» (ZL 2023 2 2784865.9) пайдалы моделі кіреді. Зауыт жылына шамамен 200 000 тонна профильді өндіру қуатына ие.

Біз 30-дан астам елге экспорттаймыз және жобаның мердігерлеріне де, жабдық өндірушілеріне де ұзақ мерзімді жеткізу бағдарламаларын қолдаймыз; экспорттық құжаттама және үшінші тараптың тексеру шаралары жеке жағдайда келісілуі мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: Сіз өндіруші немесе сауда компаниясы болып табыласыз ба?

A: Біз өндірушіміз. Біздің H-Рельстерді экструзиялау, түзету, өңдеу және қатты анодтау жұмыстары Қытайдың Тяньцзинь қаласындағы жеке өндірістік базамызда аяқталды. Біздің зауыттық жазбаларымыз бен сертификаттарымызды қарап шығуға шақырамыз.

2-сұрақ: Ең аз тапсырыс саны (MOQ) қандай?

A: Стандартты MOQ - бір 20GP контейнер. Біз бастапқы сынақ тапсырыстары немесе үлгі топтамалары үшін азырақ мөлшерлерді қабылдай аламыз — бізге қажетті қима сипаттамалары мен жалпы ұзындығын хабарлаңыз, біз сәйкесінше баға ұсынысын береміз.

3-сұрақ: Сіз өнімдерді біздің сызбаларымызға сәйкес өңдей аласыз ба?

A: Иә. Бекітілген ұзындықтағы кесу, шеттерін кесу, бұрғылау, бұрау және басқа өңдеу процестері барлығы үйде орындалады. Рельстер жеткізілгеннен кейін орнатуға дайын, сіздің мекемеде қосымша өңдеуді қажет етпейді.

4-сұрақ: Сіздің рельстер жел мен қардың қандай жүктемелеріне төтеп бере алады?

A: Біздің H-Rails жел мен қар жүктемесін модельдеу бойынша қатаң сынақтан өтті. Біз жергілікті климаттық параметрлерге негізделген жүктеме есептеулерін орындай аламыз және EN 1991 және ASCE 7 сияқты халықаралық стандарттарға сәйкес келетін сәйкес H-Rail үлгісін ұсына аламыз.

5-сұрақ: Жаппай тапсырыстар үшін сапа үйлесімділігін қалай қамтамасыз етесіз?

A: Әрбір партия орау алдында түзулігіне, құрылымдық тұтастығына және бетінің сапасына тексеруден өтеді; бірдей қабылдау стандарттары бастапқы үлгіден соңғы ыдысқа дейін қолданылады.

6-сұрақ: H-Rails нарықтағы негізгі PV қысқыштарымен үйлесімді ме?

Стандартты H-рельс профилі нарықта бар ортаңғы қысқыштардың, соңғы қысқыштардың және тот баспайтын болаттан жасалған бекіткіштердің басым көпшілігімен үйлесімді. Сәйкес қысқыштар үшін арнайы талаптарыңыз болса, біз жаңа қалыптарды жасау арқылы арнайы профильдерді де жасай аламыз.
