Сызбаларда бірдей көрінетін рельстер массивте еңіс бетке орнатылғаннан кейін мүлдем басқаша әрекет етуі мүмкін: серуен аралықтары кеңейеді және жүктеме жолдары жылжиды, бұл түзу профильдің тіректер арасында бірте-бірте иілуіне немесе иілуіне әкеледі. Бұл деформация көбінесе модульдің сәйкес келмеуіне және уақыт өте келе бос қысқыштарға әкеледі; күшейтілген бағыттаушы рельстер осы мәселені шешу үшін арнайы жасалған. Guojian оларды үздіксіз бойлық қабырғалары бар біріктірілген суық қалыптау процесін пайдалана отырып жасайды, бұл арматураны болаттың ажырамас бөлігіне айналдырады.
Қабырғалар бір мақсатқа қызмет етеді: салмақты екі есе арттырмай, профильдің иілу мен бұралуға төзімділігін арттыру. Рельстер бір өтуде суық пішінді болғандықтан, қабырғалар бүкіл ұзындығы бойынша үздіксіз жүреді; күшейту нүктелерінде дәнекерлеу тігістерінің болмауы циклдік жел жүктемелері кезінде ерте тот басуға немесе жарылып кетуге бейім жерлерді жояды. Қарапайым тілмен айтқанда, қосымша болат иілу сәттеріне қарсы тұру үшін дәл қажет жерде стратегиялық түрде орналастырылған.
Материалды және жабынды таңдау әдетке емес, сайттың жағдайына негізделген. Цинк-алюминий-магний (ZAM) жабындары кесілген жиектерді жабу үшін жылжи алатын тығыз қорғаныс қабатын құрайды, бұл ZAM жабыны бар күшейтілген бағыттаушы рельстерді жағалаудағы, балық шаруашылығына арналған күн сәулесімен және теңіз жағалауындағы тегіс жобалар үшін ұсынылатын таңдау етеді. Ыстық мырыштау стандартты ішкі электр станциялары үшін үнемді шешім болып қала береді, ал «қара болат» (жабылмаған) опциялары кейінірек беттік өңдеуді қолдануды қалайтын сатып алушылар үшін қол жетімді.
Біріктірілген күшейтілген профиль бір килограммға жоғары жүк көтеру қабілетін ұсынады. Бұл төбедегі жобаларға өлі салмақты бақылауда ұстай отырып, құрылымдық беріктікті арттыруға мүмкіндік береді - бұл құрылыс жүктемелері тығыз болған кезде тікелей артықшылық.
Ылғалдылығы жоғары немесе тұзды шашатын орталарға арналған ZAM, стандартты электр станциялары үшін ыстық мырыштау және жергілікті жабуды қажет ететін жобалар үшін қара болат. ZAM нұсқасы 25 жылдық коррозияға қарсы кепілдікпен, ыстық мырышталған нұсқасы 15 жыл, ал құрылымның өзі 10 жылдық кепілдікпен келеді.

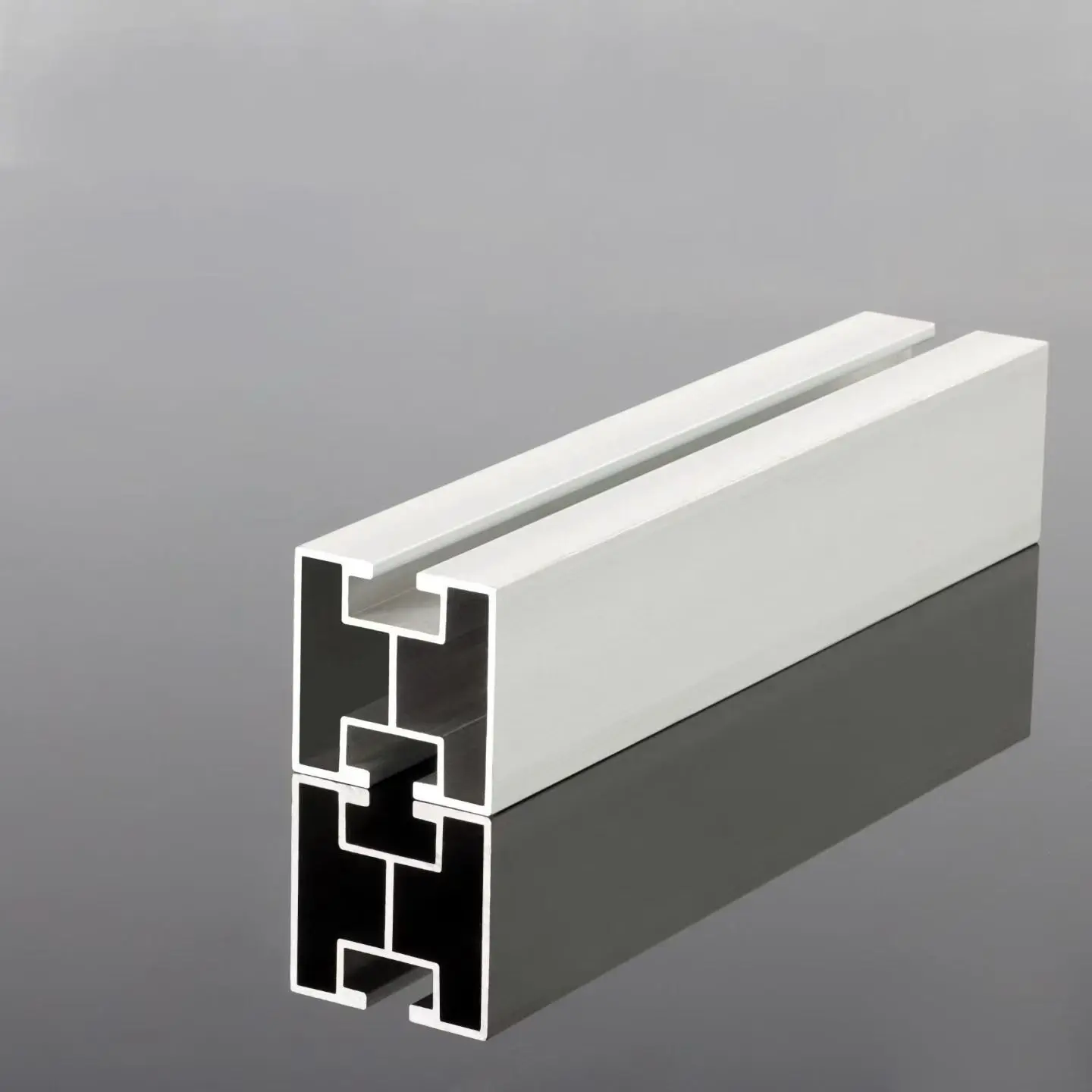

Арматураланған бағыттаушы рельстің арна тәрізді көлденең қимасы Т-болттарды тікелей орналастырады; құрамдас бөліктерін рельс бойымен сырғыту арқылы реттеуге болады, бұл қайта бұрғылау қажеттілігін болдырмайды. Сәйкес қысқыштар мен қосқыштар біздің жеке өндірістік желілерден келеді, бұл бүкіл жеткізушіні орнату тізбегінен тиімді түрде алып тастайды.
Тесу, кесу және дәнекерлеу жұмыстары сызбаларға сәйкес үйде орындалады. Күшейтілген рельстер келгеннен кейін дереу орнатуға дайын, бұл жердегі тегістеуді, кесуді және коррозиядан қорғауды азайтады, бұл қашықтағы тау электр станциялары үшін өте маңызды, мұнда үнемделген әрбір адам-сағат нақты шығындарды үнемдейді.
| Элемент | Техникалық сипаттама |
|---|---|
| Материал | Суық пішінделген көміртекті болат |
| Құрылымы | Біріктірілген суық пішінделген секция + үздіксіз интегралды қабырғалар |
| Қаптау опциялары | Мырыш-Алюминий-Магний (ZAM) / Ыстық мырышталған / Қара қаптама (жабылмаған) |
| Максималды қалыңдығы | 12 мм |
| Бөлім | Тұтынушы сызбалары үшін теңшелетін бөлім |
| Ұзындығы | Сызбаларға сәйкес ұзындыққа кесіңіз |
| Бекіту | Т-болттармен үйлесімді ұя; өздігінен өндірілген ортаңғы/соңғы қысқыштар мен қосқыштар |
| Кепілдік | Коррозияға қарсы кепілдік: ZAM үшін 25 жыл, ыстық мырышталған үшін 15 жыл; Құрылымдық кепілдік: 10 жыл |
| MOQ | 1 × 20GP контейнері; сынақ тапсырыстары келісіледі |
| Тоқтау | Депозитті алғаннан кейін 7–15 жұмыс күні |
| Сауда шарттары | FOB / CFR / CIF |
Арматураланған бағыттаушы рельстер стандартты профильдер жүк көтеру шегіне жақындайтын учаскелерге арналған. Төмендегі қолданбалар біз жиі кездесетін жүктеу сценарийлерін қамтиды.
Толқынды рельеф жел мен қардың біркелкі болмауына әкеледі. Күшейтілген профиль массивтің әртүрлі аралықтарда түзу болып қалуын қамтамасыз етеді — бұл қысқыштардың жұмыстың екінші және үшінші жылдарында да қауіпсіз болып қалуының себебі.
Ашық ауа ортасы, тәуліктік температураның айтарлықтай ауытқуы және ылғалды жер жағдайлары коррозияны тездетеді. ZAM жабыны қоршаған ортаның осы кернеулеріне төтеп береді, ал күшейтілген профиль су немесе дақылдар үстіндегі ұзағырақ қашықтыққа байланысты қосымша жүктемелерді көтереді.
Тұз спрейі рельстер үшін соңғы сынақ болып табылады. Мұнда қалыңдатылған, күшейтілген профиль жел қысымына қарсы тұрады, ал ZAM жабыны сырттан коррозияны баяулатады; екі талап та маңызды болғандықтан, біз екі мүмкіндікті де көрсетуді ұсынамыз.
Бір осьті және қос осьті жүйелер рельстерді күні бойы қайталанатын жүктемеге ұшыратады. Стандартты профильдер мұндай жағдайларда деформациялануға бейім, ал күшейтілген профильдер циклдік жүктемелерге төтеп беру үшін арнайы жасалған.
Үлкен аралықтағы икемді құрылымдар өздерінің пішінін минималды тірекпен ұстап тұру үшін рельстерді қажет етеді. Құрылымдық қаттылық - тек беріктік емес - модульдердің жобаланған еңкейту бұрышын сақтауды қамтамасыз ететін негізгі фактор. Коммерциялық және өнеркәсіптік шатырдағы күн қондырғылары: шатырдың жүктемесі өз салмағын шектейді, бұл килограмға беріктікті барынша арттыруды қажет етеді, дәлірек айтқанда, қабырға геометриясы ұзақ, үздіксіз жұмыстарды қамтамасыз етеді.
Жабық, желдетілетін аумақта көтерілген тіректерге жинаңыз; орнату алдында жабынның сызаттарының немесе бөліктің деформациялануын болдырмау үшін өңдеу кезінде жиекті қорғауды пайдаланыңыз.
Барлық кесілген жиектерді тазалап, коррозияға қарсы жабынды жағыңыз. Қабырғаларды болдырмау үшін тесіктерді орналастырыңыз; қабырғаның өзін ешқашан майдаламаңыз - қабырға күштің көзі, сондықтан оны ұнтақтау бұл рельсті сатып алу мақсатын бұзады.
Тек түзу, зақымдалмаған рельстерді пайдаланыңыз; бекіткіштерді стандартты крутящий спецификацияларға сәйкес қатайтыңыз және қажет болған жағдайда түйіспелерде кеңейту саңылауларын қалдырыңыз. Таулы, толқынды жазық немесе жағалаудағы аймақтардағы жобалар үшін күшейтілген бағыттаушы рельстерді орнатпас бұрын іргетастың тұрақты екеніне көз жеткізіңіз.
Мерзімді түрде болттарды, қиманың деформациясын және жабын жағдайын тексеріңіз; тұз спрейінің әсеріне ұшыраған орталар үшін тексеру аралықтарын қысқартыңыз. Көмекші жабдықты монтаждау кезінде жобалық жүктемелерден асып кетпеңіз және жабынның зақымдалуын дереу жөндеңіз.
A: Сайттың шарттары шешсін. Жағалау, балық аулау-күн немесе теңіз жағалауындағы жазық жобалар үшін біз ZAM ұсынамыз — жабын кесілген жиектерді қорғайды және 25 жылдық коррозияға қарсы кепілдікпен қамтамасыз етілген тұзды бүріккіш коррозияға қарсы тұрады. Стандартты ішкі зауыттар үшін ыстық мырыштау 15 жылдық коррозияға қарсы кепілдікпен тамаша үнемділікті ұсынады.
A: Иә. Таңдамалы секциялар біздің бизнесіміздің стандартты бөлігі болып табылады: біз сызбалар бойынша (қалыңдығы 12 мм-ге дейін) пішінді салқын ораммен өңдейміз және тесуді, кесуді және дәнекерлеуді өзімізде аяқтаймыз, сондықтан өнім жеткізілген кезде орнатуға дайын.
A: Біз ZAM нұсқалары үшін 25 жылдық коррозияға қарсы кепілдік, ыстық мырышталған нұсқалар үшін 15 жыл және монтаждау жүйесі үшін 10 жылдық құрылымдық кепілдік ұсынамыз.
A: 20GP контейнерінде шамамен 2 МВт монтаждау жүйесінің болаты бар, ал 40HQ шамамен 4–5 МВт. Теңіз көлігі үшін рельстер оралған және қорғалған; бастапқы жобалар үшін шағын топтамалық сынақ тапсырыстары келісілуі мүмкін.
A: Зауыт ISO 9001, ISO 14001 және ISO 45001 стандарттарына сәйкес сертификатталған; құрылымдық есептеу есептері және үшінші тарап сынақ есептері қолжетімді. Бізге қажетті құжаттаманы растау үшін баратын нарықты хабарлаңыз.
