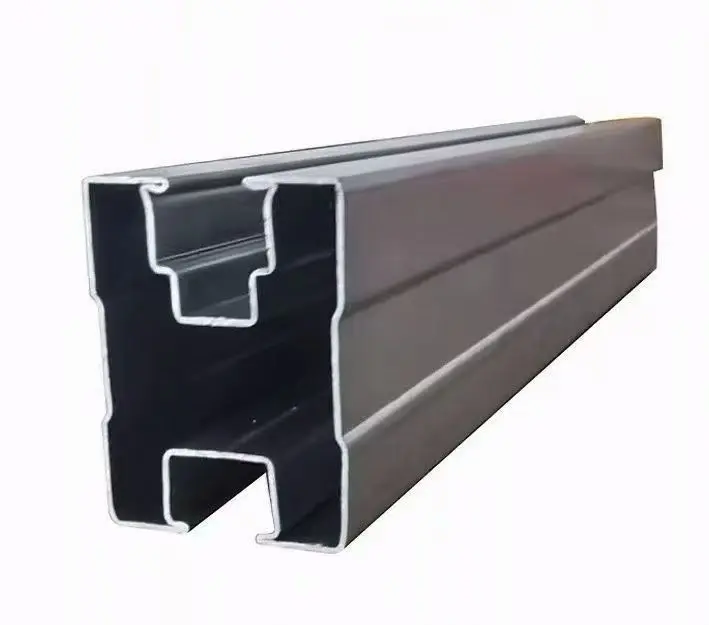

Мырыш-алюминий-магний бағыттаушы рельс

Мырыш-Алюминий-Магний бағыттаушы рельстер - салқын пішінді болат фотоэлектрлі (PV) монтаждау рельстері. S350GD Zn-Al-Mg жабыны бар болат жолақтан суық иілу арқылы қалыптау арқылы жасалған, олар PV орнату үшін тікелей ойық профильдерге пішінделеді, бұл қалыптан кейінгі ыстық мырыштау қажеттілігін болдырмайды. Жабын мырыш, алюминий және магний үштік қорытпасынан тұрады; Кесілген жиектерде және сызаттар немесе ойықтар бар жерлерде өзін-өзі қалпына келтіретін қорғанысты қамтамасыз ететін тығыз, пассивтивті қорғаныс қабықшасы пайда болады. Бұл рельстер нарықтағы PV модульдерінің басым көпшілігімен үйлесімді және орнында кесуді, тесуді және құрастыруды қолдайды.

Рельстердің экономикалық мәні

1. Қысқартылған ұзақ мерзімді O&M инвестициялары:

Мырыш-Алюминий-Магний бағыттаушы рельстер тұзды шашыратуға тамаша төзімділік пен кесілген жиектерде өзін-өзі қалпына келтіретін қорғанысты ұсынады. Бұл жобаның қызмет ету мерзімі ішінде тотты кетіруге, коррозияға қарсы түртуге және профильді ауыстыруға байланысты техникалық қызмет көрсету шығындарын төмендетеді, нәтижесінде стандартты ыстық мырышталған рельстермен салыстырғанда 25–30 жылдық қызмет мерзімі ішінде иеленудің жалпы құны (TCO) жоғары болады.

2. Өңдеу және жеткізу циклдерінің қысқаруы:

Негізгі материал Zn-Al-Mg қорытпасымен алдын ала қапталғандықтан, суықтай қалыптаудан кейін ыстық мырыштау қажет емес. Бұл коррозияға қарсы өңдеудің сыртқы қадамын алып тастай отырып, сыртқы мырыштау қызметтеріне және онымен байланысты тасымалдауға кезекке тұру уақытын жоғалтады. Демек, үлкен тапсырыстарды жеткізу кестелері басқарылатын, құрылыстың маңызды кезеңдерімен жақсырақ сәйкестендіріледі және коррозияға қарсы өңдеудегі кедергілерден туындаған жобаның кешігуіне жол бермейді.

3. Теңгерілген құрылымдық шығындар-өнімділік:

Болат негізі материалы бірдей көлденең қимадағы алюминий қорытпасынан жасалған рельстерге қарағанда жоғары механикалық беріктік береді; ұзаққа созылатын қолданбалар үшін профильдің көлденең қимасының өлшемін үлкейтудің қажеті жоқ, осылайша материал шығындарын бақылайды. Шикізат бірлігінің бағасы стандартты ыстық мырышталған болаттан жоғары болғанымен, материал коррозиясы жоғары ортада мерзімінен бұрын істен шығуды және қымбат қайта өңдеуді болдырмайды.

4. Жобаның тоқтап қалу қаупінің төмендеуі:

Жағалаудағы немесе өнеркәсіптік аймақтардағы жобалар үшін бұл рельстер электр қуатын өндірудің үздіксіз кірісін қамтамасыз ете отырып, монтаж құрылымының коррозиясының бұзылуынан туындаған зауыттың тоқтап қалу және техникалық қызмет көрсету қаупін азайтады. Ұзақ мерзімді, тұрақты кірісті іздейтін инвесторлар мен EPC мердігерлері үшін бұл монтаждық құрылымның ақауларына байланысты генерацияның жоғалуын азайтады және жобаның инвестицияның қайтарымдылығын (ROI) қорғайды.

5. Бір терезе арқылы сатып алу:

Zn-Al-Mg бағыттаушы рельстерге тапсырыс бере аласыз.H рельстері, стандартты емес бағыттаушы рельстержәне бір транзакциядағы қысқыштар мен анкерлік болттардың толық жиынтығы. Бұл бірнеше жеткізушілерді басқарумен байланысты байланыс шығындарын азайтады, біртұтас көзді және дәйекті сапа стандарттарын қамтамасыз етеді, әртүрлі өндірушілердің құрамдас бөліктері арасындағы өлшемдік сәйкессіздіктерді болдырмайды және жердегі қайта өңдеуді азайтады. Ол сондай-ақ салыстыру, кедендік ресімдеу және логистика сияқты сатып алу процестерін оңтайландырады.

Техникалық сипаттамалар

Параметр элементі	Техникалық спецификация
Субстрат дәрежесі	S350GD+ZM мырыш-алюминий-магний болат жолағы
Қаптау құрамы	Мырыш-Алюминий-Магний үштік қорытпасы жабыны
Қаптаманың жалпы салмағы	275 г/㎡ (жоба талаптарына сәйкес реттеледі)
Профиль қабырғасының қалыңдығы	1,0мм /1,2мм /1,5мм (теңшеуге болады)
Жалпы бөлім өлшемдері	41×41, 40×60, С-типті шұңқырлы рельс; арнайы пішінді бөлімдер сұраныс бойынша қол жетімді
Стандартты жеткізу ұзақтығы	4м, 6м, ерікті бекітілген кесу ұзындығына қолдау көрсетіледі
Үйлесімді модульдер	Монокристалды, PERC, TOPCon PV модульдерінің барлық түрлері

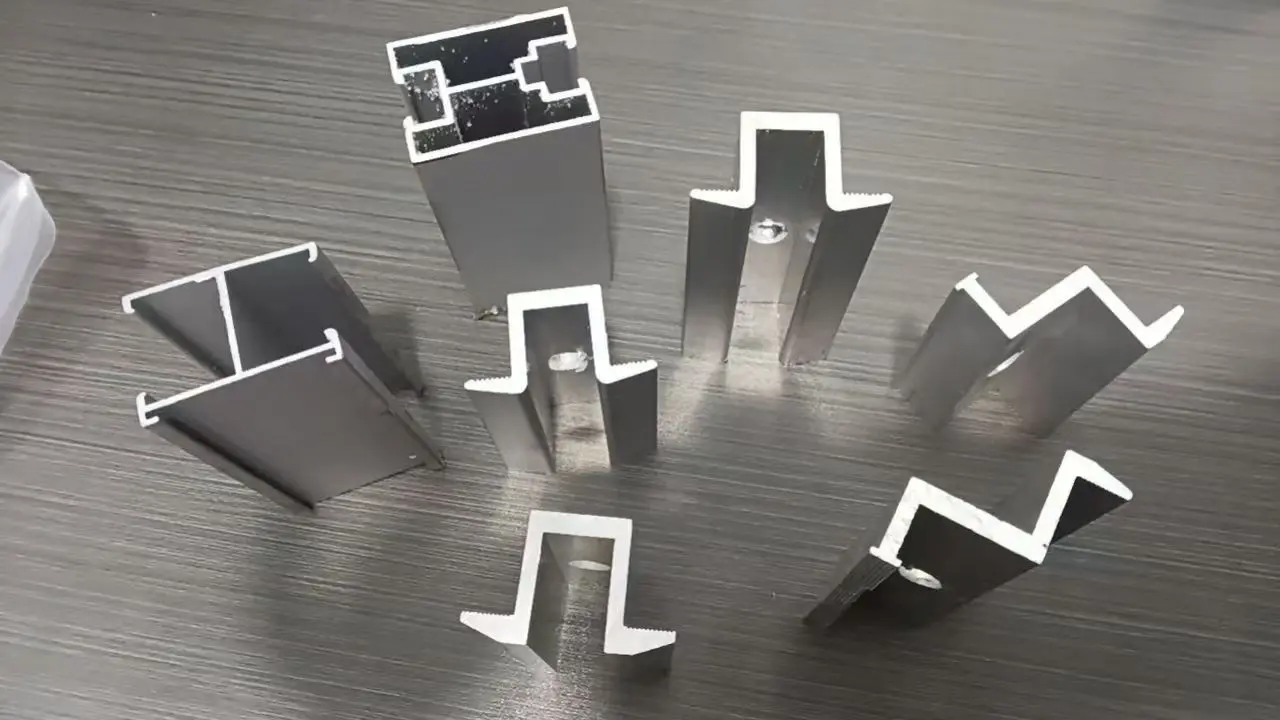

Стандартты тірек аксессуарлар	Ортаңғы қысқыштар, шеткі қысқыштар, тот баспайтын болаттан жасалған бекіткіштер, жерге қосу компоненттері
Қолдану сценарийлері	Коммерциялық және өнеркәсіптік шатырлар, жерге орнатылған PV электр станциялары, фотоэлектрлік көліктер; жағалау, жоғары ылғалдылық және өндірістік қышқылды жаңбыр коррозиялық орталар
Орындау стандарттары	EN10346, қытайлық GB/T стандарттары, материал сертификаттары бар

Экспорттық тәжірибе

Guojian Steel компаниясының мырыш-алюминий-магний бағыттаушы рельс өнімдері Оңтүстік-Шығыс Азия, Таяу Шығыс, Орталық Азия және Еуропаны қоса алғанда, отыздан астам елдер мен аймақтарға жаппай экспортталды.

 Оңтүстік-Шығыс Азия:

Аралдардағы (жоғары температура мен ылғалдылық) және C&I (коммерциялық және өнеркәсіптік) шатыр жобалары бойынша бөлінген PV жүйелері үшін қолайлы; стандартты Zn-Al-Mg саңылаулары бар рельстерді және толық керек-жарақ жинақтарын жаппай жеткізу.

 Таяу Шығыс нарығы:

Қалыңдатылған Zn-Al-Mg жабыны бар мырыш-алюминий-магний бағыттаушы рельстер жоғары температура мен құмды/шаңды орталарға төтеп беру үшін қамтамасыз етілген, олар жерге орнатылған PV қондырғылары мен PV автотұрақ жобалары үшін жарамды.

 Еуропа:

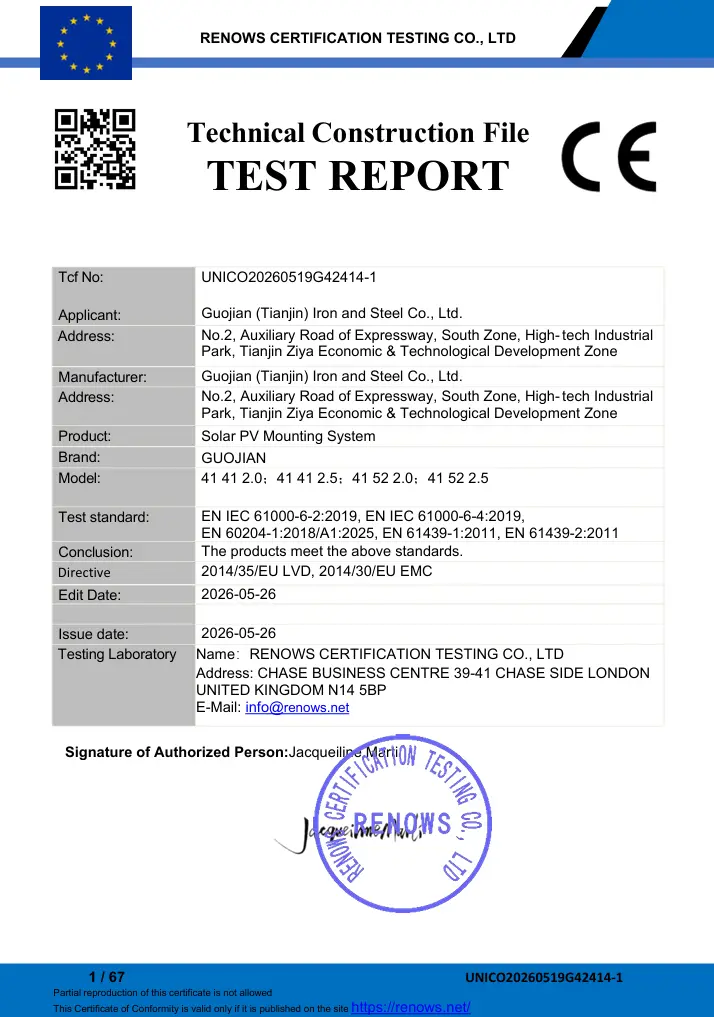

Өнімдер тиісті CE және EN стандарттарына сай, C&I шатыры мен агровольтаикалық жобаларды қамтамасыз етеді. Біздің сыртқы сауда тобымыз шетелдегі жобалар бойынша сауда-саттықты, үшінші тараптың тестілеуін және кедендік/жөнелту рәсімдерін жақсы біледі. Біз Zn-Al-Mg болат профильдерін экспорттаудағы көпжылдық практикалық тәжірибеге сүйене отырып, көлемді тапсырыстарға арналған шетелдік EPC мердігерлері мен импорттаушылардың талаптарын қанағаттандыру үшін үшінші тарап сынақ есептерін (мысалы, TUV, SGS) ұсына аламыз.

Сатудан кейінгі процесс және қолдау

Алдын ала сату:

Біз тұз бүрку көрсеткіштері, жел мен қар жүктемелері және шатырдың нақты жағдайлары сияқты жобаға тән факторларға негізделген өнімді таңдау жоспарларын ұсынамыз. Тұтынушының материалдың қасиеттерін және тұз шашырауына төзімділігін тексеруді жеңілдету үшін физикалық үлгілерді жіберуге болады.

Өндірісте:

Тесу немесе арнайы профильдерді қамтитын стандартты емес тапсырыстар үшін өндіріс екі тарап өңдеу сызбаларын растағаннан кейін ғана басталады. Өндіріс барысында біз тұтынушыларды жобаның орындалу барысы туралы хабардар ету үшін визуалды жаңартуларды, соның ішінде шикізатты тексеру, профильді қалыптастыру және дайын өнім сынамасын қамтамасыз етеміз.

Сатудан кейінгі:

Транзитке зақым келген жағдайда, тапсырыс берушілер жай ғана фотографиялық дәлелдемелерді сайтында ұсынады; содан кейін біз мәселені жылдам тексереміз және ауыстыру бөлшектерін жеткізу сияқты шешімдерді енгіземіз.

Кепілдік қамту:

Біз мырыш-алюминий-магний бағыттаушы рельстерге материал ақауларын және жабу процесінің кемшіліктерін жабатын 25 жылдық коррозияға қарсы кепілдік береміз. Кепілдікке қолмен дәнекерлеу немесе кесу, сыртқы әсерлер, экстремалды коррозиялық орта немесе табиғи апаттар әсерінен болатын зақымдар кірмейді. Қосалқы бөлшектерді жеткізу және техникалық кеңес беру сияқты ақылы қызметтер кепілдік мерзімі аяқталғаннан кейін қолжетімді болып қалады. Біз сондай-ақ тапсырыс жеткізілгеннен кейін жобаның орындалуына тұрақты бақылау жүргіземіз.

Неліктен бізді таңдау керек

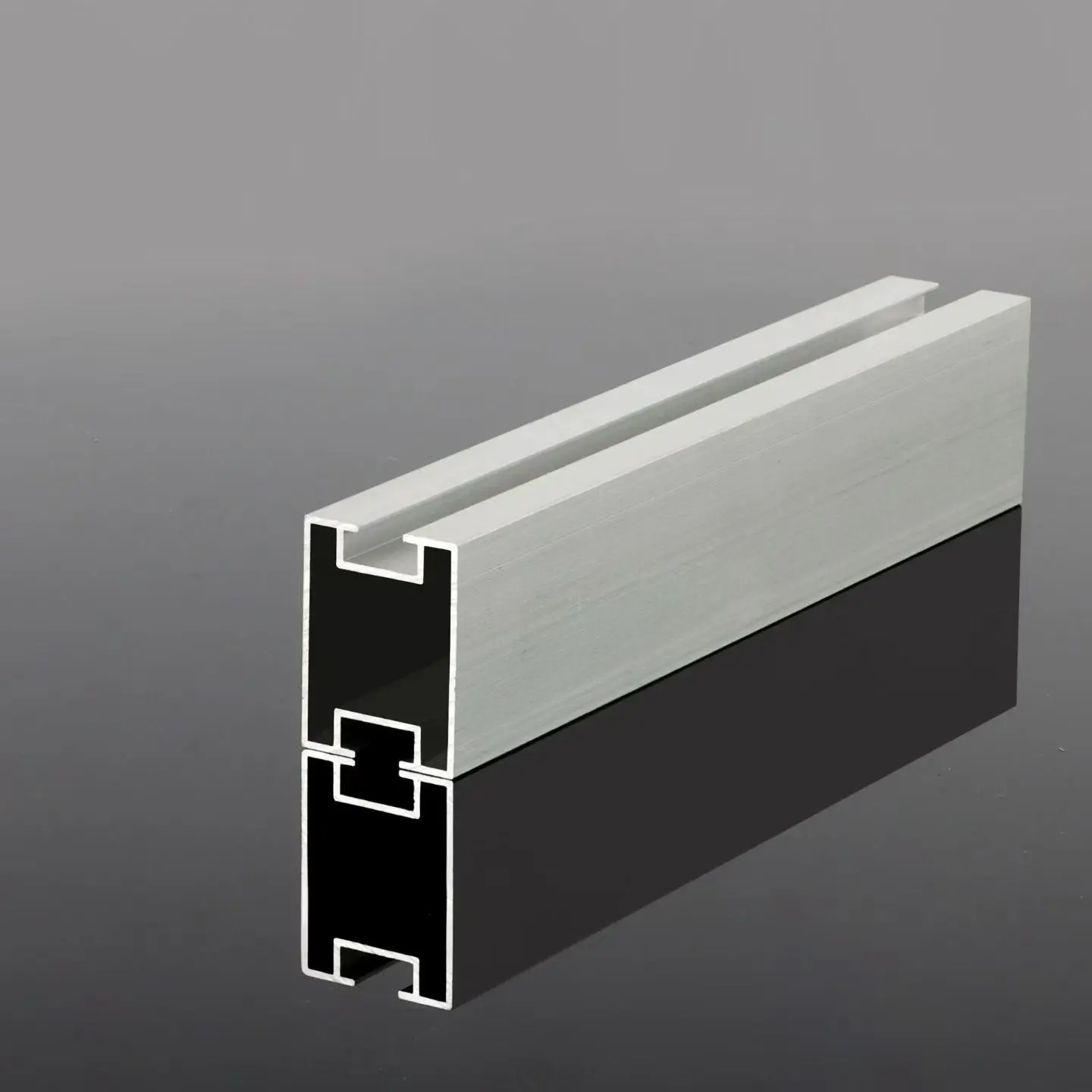

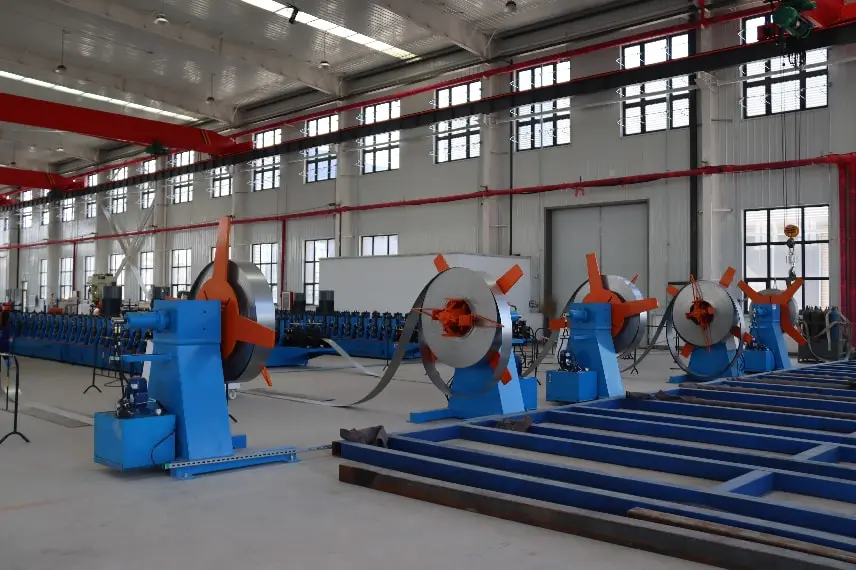

Guojian мырыш-алюминий-магний бағыттаушы рельстердің бүкіл өндіріс процесін, соның ішінде орамды қалыптауды, дәл кесуді және CNC тесуді өз ішінде орындайды; біз жай ғана сауда делдалымыз емеспіз. Біздің зауыттың жылдық қуаттылығы 200 000 тоннаға жетеді, бұл үлкен көлемдегі тапсырыстарды жылдам жоспарлауға мүмкіндік береді. Біз ішкі сапаны бақылаудың кешенді жүйесін қолдаймыз, шикізаттан бастап қалыптау өлшемдеріне, тесудің дәлдігіне және жабынның сыртқы түріне дейін барлығын тексереміз. Біз сондай-ақ тұтынушыларға әртүрлі рельс түрлері мен керек-жарақтарды бір жерден алуға мүмкіндік беретін H-рельстерді, қырлы емес рельстерді, арнайы пішінді рельстерді және алюминий қорытпаларын қоса алғанда, фотоэлектрлік профильдердің толық спектрін шығарамыз. Тяньцзинь портына жақындығымыз ішкі және халықаралық жөнелтілімдер үшін тамаша логистиканы қамтамасыз етеді.

Жиі қойылатын сұрақтар

1-сұрақ: Рельс шынымен кесілгеннен кейін тотқа қарсы тұра ала ма?

A: Zn-Al-Mg жабыны өзін-өзі емдеу қасиеттерімен ерекшеленеді; кесілген жиегі ылғалды ауаға ұшыраған кезде, коррозияны болдырмайтын тығыз қорғаныс пленкасы пайда болады. Дегенмен, ол теңіз суының қатты спрейінің ұзақ мерзімді тікелей әсеріне толық төтеп бере алмайды.

2-сұрақ: Өзін-өзі емдейтін жабын теңіз суының тікелей шашырауына төтеп бере ала ма?

A: Мырыш-Алюминий-Магний бағыттаушы рельстер тұздың шашырауына және ылғалға қарсы тұрса да, олар теңіз суын ұзақ, тікелей жууға немесе бүркуге төтеп бере алмайды. Толқынды аймақтардағы жобалар үшін біз қалың жабынды пайдалануды және тексеру жиілігін арттыруды ұсынамыз.

3-сұрақ: Кесілген жиектер қосымша қорғаныс үшін коррозияға қарсы бояуды қажет ете ме?

A: Қалыпты жағдайда кескіндеме қажет емес, өйткені кесілген жиек өзін-өзі емдеу мүмкіндігіне ие; дегенмен, толқынды аймақтарды немесе жоғары коррозиялық орталарды қамтитын арнайы жобалар үшін қосымша қорғаныс үшін коррозияға қарсы бояуды қолдануға болады.

4-сұрақ: Қалың жабын әрқашан жақсы ма?

A: Жабын спецификациясы жобаның жұмыс шарттарына сәйкес болуы керек; қалың жабын жақсырақ емес. Стандартты ішкі ортада шамадан тыс қалың жабын сатып алудың қажетсіз шығындарына әкеледі; біз жобаның нақты ортасына негізделген тиісті жабын сипаттамалары бойынша ұсыныстар береміз.

5-сұрақ: Температурасы жоғары шөлді орталарда қолданған кезде жабын қартая ма немесе қабыршақтай ма?

A: Жоғары сапалы мырыш-алюминий-магний жабындары ыстық, желді және құмды шөлді орталарға қолайлы етіп, жоғары температураға тамаша төзімділік береді. Қатты жел мен құмның әсерінен болатын жобалар үшін абразивті тозуды азайту үшін жабынның қалыңдығын арттыруды ұсынамыз.

6-сұрақ: Тесіктерді тесу жабынды зақымдап, коррозияға төзімділігін төмендете ме?

A: CNC тесу жабынды жергілікті түрде зақымдайды; дегенмен, кесілген жиектерде өзін-өзі емдейтін пассивациялық пленка қалыптасады, бұл жалпы коррозияға төзімділіктің өзгеріссіз қалуын қамтамасыз етеді. Бұл өндірістік процестің қалыпты нәтижесі.
