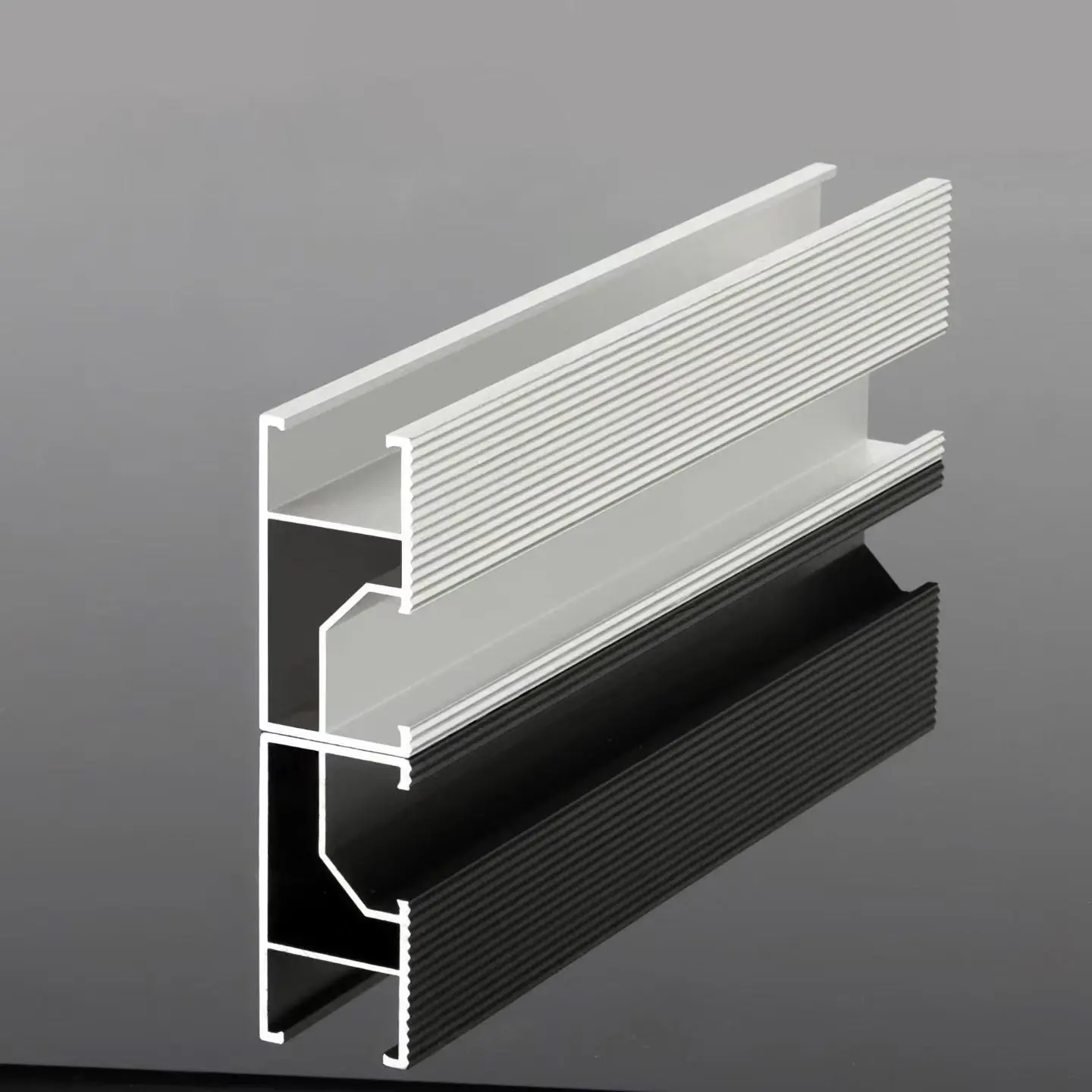

Стандартты емес бағыттаушы рельс

Біз стандартты емес бағыттаушы рельс профильдерін стандартты инвентарлық тізімнен таңдаудың орнына шатырдың нақты геометриясына негізделген жобалаймыз. Біз дайын ортаңғы қысқыштармен, шеткі қысқыштармен және жылжымалы гайкалармен үйлесімді болып қалатын стандартты T-слоттары бар жоғары беріктіктегі S350GD болатының көмегімен қажетті профильдерді домалаймыз; олар ыстық мырышталған немесе Zn-Al-Mg жабындарымен жеткізіледі. Профильді жобалау, орамды қалыптау, тесу және ұзындықты кесу операцияларының барлығы Қытайдың Тяньцзинь қаласындағы өз зауытымызда орындалады.

Қолданылатын шатыр түрлері

Бірегей геометриясы бар трапеция тәрізді және тік тігісті металл шатырлар:

Жалпы сценарийлерге стандартты диапазондардан асатын дәстүрлі емес трапеция тәрізді немесе тік тігісті профильдер мен қабырға биіктіктері жатады, мұнда стандартты C/U рельстерінің негіздері шатыр қабырғаларына кедергі келтіріп, олардың тегіс отыруына жол бермейді.

Қисық, доғалы немесе сатылы шатырлар:

Қисықтығы немесе биіктігі өзгеретін шатырларда бекітілген профильдері бар стандартты рельстер бос орындар қалдырады немесе модуль жақтауларын бұралуға мәжбүр етеді. Стандартты емес бағыттаушы рельстің реттелетін профильдері әрбір орнату нүктесін нақты талап етілетін биіктікте орналастыруға мүмкіндік береді.

Кеңістіктері шектеулі макеттер:

Төмен монтаждау биіктіктері, массивке енетін шатыр жабдығы немесе арнайы көлбеу бұрыштарында орнатылған модульдермен байланысты жағдайлар. Арнайы рельс профильдері тек стандартты профильді орналастыру үшін бүкіл массивді қайта жобалау қажеттілігін болдырмайтын кедергілерді жою үшін таяз немесе пішінді етіп жасауға болады.

Қолданыстағы өнеркәсіптік нысандар үшін PV қайта жабдықтау:

Where existing purlins are fixed and immovable, profiles of the non-standard guide rail designed to match the existing purlin spacing allow the new array to be mounted directly onto the original structure without cutting or reinforcement.

Негізгі артықшылықтар және негізгі себептер

Жұмыс уақытын үнемдейтін шатырға арналған профильдер:

Профильдер шатырдың қабырғасының пішіні, серуен позициялары және модуль бұрыштары үшін арнайы әзірленген. Жеткізу кезінде рельстер компромисс шешімдерінен гөрі орнатуға дайын компоненттер болып табылады. Бұл жұмыс орнындағы еңбекті айтарлықтай үнемдейді — шатырды кесу, тегістеу немесе жылтырату қажеттілігін болдырмайды және жұмыстың күтпеген тоқтап қалуын күрт азайтады.

Бірдей мөлшердегі болат үшін жоғары құрылымдық тиімділік:

Стандартты емес бағыттаушы рельстің көлденең қимасы материалды иілу моменті әрекет ететін жерде дәл орналастыруға мүмкіндік береді; бірдей салмақ үшін стандартты секцияларға қарағанда жоғары инерция моментін қамтамасыз етеді. Төбенің жүктемесі шектеу болған кезде, сол логика керісінше қолданылады: ескірген шатырлардағы өлі жүктемені басқару үшін бөлімді жеңілдетуге болады.

Қысқыш бетінде сақталған стандартты T-слоттары:

Сыртқы профильге қарамастан, қысқыш беті стандартты T-слоттарын сақтайды. Коммерцияда сатылатын ортаңғы қысқыштарды, соңғы қысқыштарды және жылжымалы гайкаларды әдеттегідей пайдалануға болады, ал қалған материалдар тізімі өзгеріссіз қалады. Қолданыстағы орнату құралдары мен қысқыштар тізімі пайдалануға жарамды болып қалады.

Бір жолды қалыптау және тұрақты жеткізу:

Бөлім бір өтуде болат жолақтан үздіксіз орамды қалыптау арқылы қалыптасады, бұл партиялар бойынша дәйекті түзулік пен қайталануды қамтамасыз етеді - оныншы контейнер бекітілген үлгіге сәйкес келеді.

Қызмет ету мерзіміне байланысты жабу нұсқалары:

Стандартты емес бағыттаушы рельсте ыстық мырышталған (Z275) және мырыш-алюминий-магний (ZAM80–150) опциялары бар. Цинк-Алюминий-Магний кесілген жиектерде өзін-өзі қалпына келтіру мүмкіндіктерін және әдеттегі мырыштаумен салыстырғанда тұзды шашыратуға жоғары төзімділікті ұсынады; сондықтан біз оны жағалаудағы аудандар мен ылғалдылығы жоғары өнеркәсіп орындарына ұсынамыз. Коррозияға төзімділік кепілдіктері ыстық мырышталған үшін 15 жыл және мырыш-алюминий-магний үшін 25 жыл.

Өнімнің техникалық сипаттамалары

Элемент	Анықтамалық спецификация	Ескерту
Материал	S350GD / S450GD суық пішінделген болат	Жоғары берік болат жолақ, шиыршықтан жасалған
Қаптау	Ыстық мырышталған Z275 немесе Zn-Al-Mg ZAM80–150	Әр жоба бойынша таңдалған
Қалыңдығы	1,2 / 1,5 / 2,0 / 2,5 мм	Қарапайым қималар үшін тән 1,2–1,5 мм
Бөлім биіктігі	40/45/50/60/80 мм	Жобалау үшін арнайы бөлімдер
Фланец ені	30/35/40 мм	Модуль қысқыштарына сәйкес келеді
Слот	T-слот немесе ашық ұяшық	Стандартты сырғымалы гайкалар үшін
Ұзындығы	3/4/6 м, ұзындығы бойынша кесілген	Тасымалдау және кесу үшін оңтайландырылған
Бірлік салмағы	Шамамен 1,2–3,5 кг/м	Бөліміне және қалыңдығына байланысты
Үйлесімді модульдер	Жалпы c-Si модульдері, 500–700 Вт	Пейзаж немесе портрет
Макс. қолдау аралығы	1,0–1,5 м	Құрылымдық есептеуге жатады; қарапайым кесінділер төмен
MOQ	1 × 20GP контейнері; кішірек сынақ тапсырыстары келісіледі	—
Тоқтау	Депозитті алғаннан кейін 7–15 жұмыс күні	—
Сауда шарттары	FOB / CFR / CIF	—

Орнату және пайдалану бойынша сақтық шаралары

Жүктеме жолдары жобаға арналған нақты көлденең қимамен анықталады; сондықтан осы стандартты емес бағыттаушы рельстерді орнату хаттамалары стандартты рельстерге қарағанда қатаңырақ. Біз әрбір орнату командасынан келесі бес тармақты сақтауды талап етеміз:

1. Орнату бағытына қатысты ұяның бағытын кері бұрмаңыз — қате бағдар жүк көтергіш көлденең қиманы өзгертеді және жүк көтергіштігін азайтады.

2. Болттарды жобалық моментке сәйкес қатаң түрде бұраңыз; тапсырыс бөлігінің жұқа қабырғалы аймақтарындағы шамадан тыс айналу моменті жергілікті ұсақтауға әкелуі мүмкін.

3. Рельсті біріктіру осы арнайы бөлімге арналған реттелетін қосқыштарды пайдалануы керек; стандартты рельс қосқыштары бұл геометриямен үйлеспейді.

4. Электрохимиялық коррозияны болдырмау үшін әртүрлі металдар арасындағы жанасу орындарына оқшаулағыш тығыздағыштарды орнатыңыз; бекіткіштердің жабынмен үйлесімді болуын қамтамасыз етіңіз (ыстық мырышталған немесе мырыш-алюминий-магний).

5. Рельстердің орта аралықтағы жұқа қабырғалы учаскелерді баспаңыз; жаяу қозғалыстың шоғырланған жүктемелері деформацияны тудыруы мүмкін.

Өндіріс және сапаны бақылау

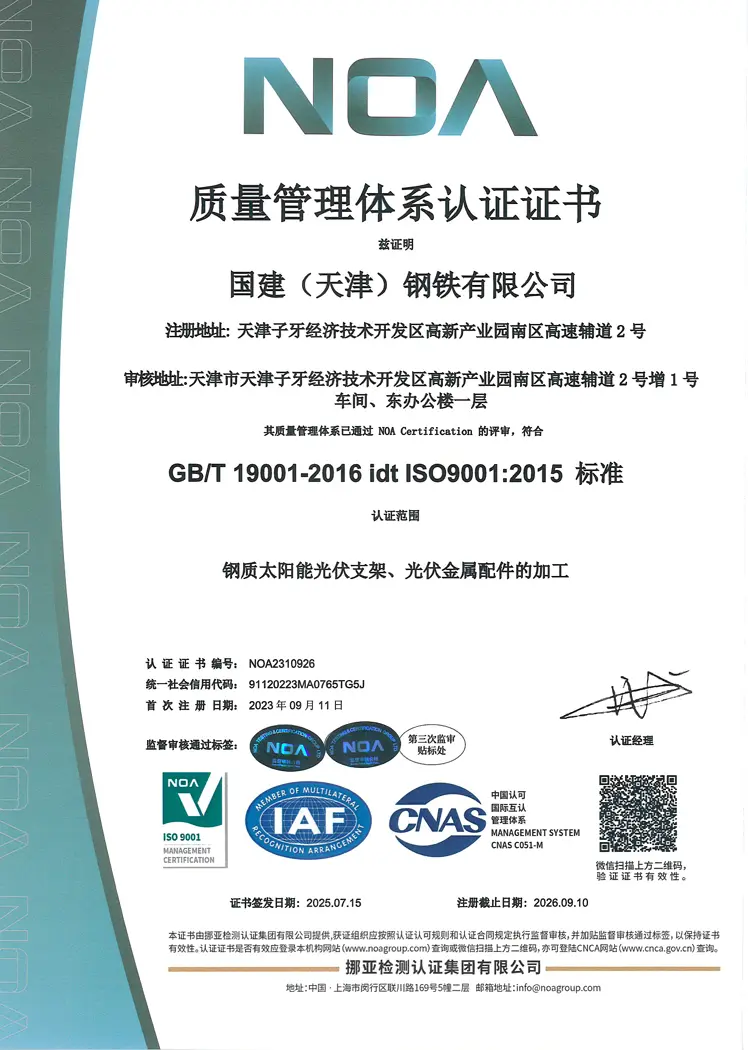

Біздің компания үш сатылы сапаны бақылау процесін жүзеге асырады: кіретін болат жолақты және жабын материалдарын тексеру (тексеру сорты, қалыңдығы және жабын салмағы); орамды қалыптау кезінде көлденең қиманың өлшемдерін және түзулігін сызықты өлшеу; және әрбір партияны орау алдында көлденең қиманың дәлдігін, түзулігін және бетінің жағдайын соңғы тексеру. Біздің сапа және қоршаған ортаны басқару жүйелері ISO 9001, ISO 14001 және ISO 45001 бойынша сертификатталған; сертификаттау аясы болат PV монтаждау құрылымдарын және металл PV аксессуарларын қамтиды.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Теңшелетін профильді рельстерге баға беру үшін бізден қандай ақпарат қажет?

Ж: Бізге шатыр плиткасының немесе серуеннің сызбалары (немесе өлшемді көлденең қиманың эскизі), модуль өлшемдері мен орналасуы және жоспарланған тіреу аралығы қажет. Осыған сүйене отырып, бағаны бермес бұрын көлденең қиманы, жабын сипаттамаларын және бірлік салмағын растаймыз. Үлгілерді немесе бірінші бұйымның көлденең қималарын жаппай өндіруге дейін жасауға болады.

2-сұрақ: Сіз өндіруші немесе сауда компаниясы болып табыласыз ба?

A: Біз өндірушіміз. Шиыршықты қалыптау, тесу, кесу және жабындарды басқару Қытайдың Тяньцзинь қаласындағы жеке өндіріс орнында жүзеге асырылады. Біздің зауыттық жазбаларымыз бен сертификаттарымызды қарап шығуға шақырамыз.

3-сұрақ: Ыстық мырышталған және мырыш-алюминий-магний жабындарының арасында қалай таңдау керек?

A: Көптеген ішкі шатыр жабындары үшін ыстық мырышталған (Z275) жеткілікті. Жағалау, жоғары ылғалдылық немесе өнеркәсіптік коррозиялық орталар үшін мырыш-алюминий-магнийді ұсынамыз, өйткені ол жоғары кесу қорғанысын және тұзды шашыратқышқа төзімділікті ұсынады. Кепілдік шарттары сәйкесінше ерекшеленеді: ыстық мырышпен қапталған үшін 15 жыл және мырыш-алюминий-магний үшін 25 жыл.

4-сұрақ: Пайдаланушы профильдері үшін толық контейнер тапсырысы қажет пе?

A: Стандартты ең аз тапсырыс саны - бір 20GP контейнер. Бастапқы сынақ тапсырыстары немесе жаңа профильдердің үлгі партиялары үшін біз азырақ мөлшерлерді қабылдай аламыз; жай ғана профиль сызбасын және жалпы ұзындығын беріңіз, біз сәйкесінше дәйексөз келтіреміз.

5-сұрақ: Бұл рельс стандартты қапсырмалармен және бекіткіштермен үйлесімді ме?

A: Бұл стандартты емес бағыттаушы рельстің профильдік сипаттамаларына байланысты. Стандартты модификацияланған профильдер нарықта бар негізгі қысқыштармен және баспайтын болаттан жасалған бекіткіштермен үйлесімді; арнайы профильдер үшін біз орнында орнату кезінде үйлесімділікті қамтамасыз ету үшін сәйкес қысқыштар мен қосқыштарды береміз.
