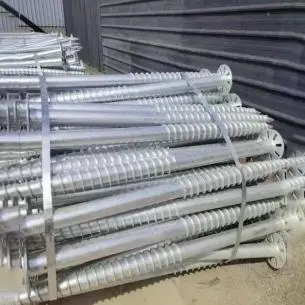

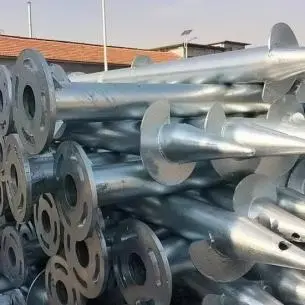

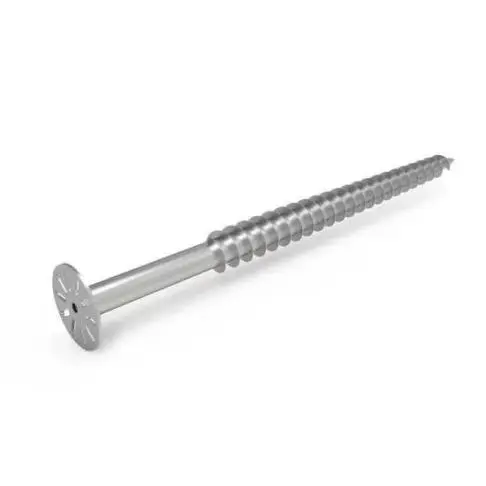

Жерге бұрандалы якорь

Біздің Гуожянь зауытының жер асты бұрандалы якорь іргетасының шешімі ұзақ құрылыс кезеңі, топырақтың айтарлықтай бұзылуы және күрделі учаскені қалпына келтіру сияқты дәстүрлі бетон іргетасының көптеген ауыру нүктелерін тиімді шешеді. Әрбір қаданың тұрақты қысуға және көтерілуге ​​төзімділігі бар және саз, құмды топырақ және толтыру сияқты әртүрлі күрделі геологиялық жағдайларға жарамды. Біз егжей-тегжейлі инженерлік дизайнды, үшінші тараптың тексеру есептерін, кезең-кезеңімен жеткізуді және жобаның жалпы өмірлік циклінің құнын азайту үшін жердегі техникалық нұсқаулықты қамтитын кешенді қызметтерді ұсынамыз.

• Жалпы, стандартталған арматура емес: Нарықтағы бұрандалы қадалар ұқсас болып көрінгенімен, олардың нақты жүк көтергіштігі толтыру, таулы беткейлер немесе тұзды-сілтілі топырақ сияқты жағдайларға байланысты бірнеше есе өзгеруі мүмкін. Жаңғыртылатын энергия көздерінің отандық жобаларындағы мол тәжірибеге сүйене отырып, біз әртүрлі геологиялық жағдайларға «бір өлшемді» сипаттаманы қолданудың орнына, пышақтың қадамы, қалақ диаметрі және құбыр қабырғасының қалыңдығы сияқты параметрлерді арнайы топырақтың ығысу сипаттамаларына негіздейміз.

• Бетонсыз, құрғақ монтаждау әдісі: қаданы жерге механикалық бұрау арқылы орнатылатын бұл әдіс қазу, қалыпқа салу, бетон құю және қатайту қажеттілігін болдырмайды. Қада қондырылғаннан кейін бірден қондырмаға қолдау көрсете алады, бұл оны желіге жылдам қосылуды қажет ететін фотоэлектрлік (PV) қондырғылар сияқты уақытты қажет ететін жобалар үшін өте қолайлы етеді.

• Қондырғылардың әмбебап үйлесімділігі: іргетас пен қондырманы жылдам жинауға мүмкіндік беретін PV монтаждау жүйелерімен, автотұрақ бағандарымен, энергия сақтау блогының негіздерімен және жеңіл болат қоршау конструкцияларымен тікелей қосылу үшін фланецтер немесе жалғау тақталары сияқты әр түрлі қосқыштармен қадалардың үстіңгі қабаттарын орнатуға болады.

• Экологиялық таза және қайта өңдеуге жарамды: Бұл процесс қатты бетон қалдықтарын жасамайды. Жобаны түрлендіру, орнын ауыстыру немесе пайдаланудан шығару кезінде қадаларды бұрап алып, бүтін жер бетіндегі ландшафтты мүмкіндігінше сақтай отырып алуға болады; бұл оларды экологиялық қорықтар мен таулы орман алқаптары сияқты қатаң реттелетін жерлерге қолайлы етеді.

• Тәуекелді проактивті бақылау: қаданың сырғанауы немесе жүк көтергіштігінің жеткіліксіздігі сияқты мәселелерден туындаған қымбат қайта жұмыстарды болдырмауға көмектесетін, тапсырыс беруші ұсынған геологиялық барлау есептеріне негізделген үлгі сынағы мен алдын ала үлгіні таңдауды ұсынамыз.

Топырақ пен қаданың әрекеттесу механизмі

Бұрандалы қаданың жүк көтеру қабілеті болат құбыр қабырғасы мен топырақ арасындағы үйкеліске ғана емес; ол синергетикалық үш бөліктен тұратын механизм арқылы жұмыс істейді: білік үйкелісі + бұрандалы қалақтардың соңғы мойынтіректерінің кедергісі + қалақшалар мен топырақ арасындағы блоктау/бекіту күші. 1. Бұрғылау қондырғысының шығыс моменті барлық бұрандалы қаданы тұрақты жылдамдықпен жерге бұрауға бағыттайды; бұрандалы пышақтар айналадағы топырақты кесіп, қысып, қалақтардың үстінде және астында тығыздалған топырақ дискілерін жасайды.

2. Жоғарыдан келетін тік жүктемелерді осы тығыздалған топырақ дискілері ұстайды; көтерілу жағдайында қалақтар астындағы топыраққа мықтап бекітіліп, қаданың тікелей тартылуына жол бермейді.

3. Көлденең жел жүктемелеріне қада оқпанының қабырғасы мен оны қоршаған топырақтың өзара әрекеттесуімен қамтамасыз етілетін бүйірлік тежеу ​​әсер етеді.

Практикалық түсінік: қалақ қадамы бұрғылау қондырғысының моментіне сәйкес келуі керек. Егер қадам тым үлкен болса, моменті төмен жабдық қаданы кіргізе алмайды; егер қадам тым кішкентай болса, орнату баяу және бастапқы топырақ қабаты бұзылады, бұл қаданың жүк көтеру қабілетін төмендетеді - бұл бөлшекті нарықтағы арзан бұрандалы қадалар жиі назардан тыс қалдырады.

Өндіріс процесі және сапаны бақылау

Жерге бұрандалы якорь орнатудан кейін көзбен шолу мүмкін емес жасырылған жер асты компоненттері; сондықтан сапаны бақылау өндіріс кезеңінде жүзеге асырылуы керек. Guojian жан-жақты, соңына дейін сапаны бақылау тізбегін пайдаланады:

1. Кіріс материалын тексеру: болат құбыр шикізатының әрбір партиясы үшін материал сертификаттары тексеріледі, ал стандартқа сай келмейтін немесе жұқа қабырғалы құбырлардың өндіріске енуіне жол бермеу үшін қабырға қалыңдығы мен аққыштық беріктігі тексеріледі.

2. CNC кесу және түзету: құбырлар бекітілген ұзындықтарға кесіледі және түзетіледі; қада корпусындағы шамадан тыс қисықтық орнату кезінде вертикалдылықты тікелей бұзады.

3. Бұрандалы қалақшаларды қалыптастыру және құрастыру дәнекерлеу: пышақтар біркелкі қадамды қамтамасыз ету үшін арнайы қалыптарды пайдаланып илектеледі; үзіліссіз нүктелік дәнекерлеудің орнына үздіксіз толық дәнекерлеу қолданылады; кеуектілікті және суық дәнекерлеуді жою үшін дәнекерленген жіктер тегістеледі (суық дәнекерлеулер қатты жел жағдайында қадалардың бұзылуының жиі себебі болып табылады).

4. Ыстық мырышпен қаптау: GB/T 13912 стандартын қатаң сақтау, тұздауды, флюстеуді, 450–460°C температурада мырышқа батыруды және пассивацияны қамтиды; мырыш жабынының орташа қалыңдығы ≥85μm, тұзды-сілтілі немесе жағалаудағы орталар үшін қалың жабын опциялары бар.

5. Қорытынды тексеру және жөнелту: визуалды сыртқы түрін тексеру, мырыш жабынының қалыңдығын нүктелік тексерулер және маңызды өлшемдерді қайта өлшеу; Материалдық есептер мен мырыштауды тексеру жазбалары жаппай тапсырыстарға сұраныс бойынша ұсынылуы мүмкін.

Қауіпсіздік туралы ескерту: Нарықтағы кейбір арзан өнімдер суық мырыштауды немесе тек ішінара мырыштауды пайдаланады; олар жерасты орнатудан кейін 2-5 жыл ішінде тот басуы мүмкін, бұл іргетастың құрылымдық тұтастығына тікелей зиянын тигізеді.

Таңдау нұсқаулығы және қателіктерді болдырмау

1. PV орнату негіздері: үздіксіз бұрандалы қалақтарға басымдық беріңіз; толтырылған жерлерде пышақтардың бос толтыру емес, тұрақты, тығыздалған топырақ қабатында тұруын қамтамасыз етіңіз.

2. PV Carport іргетасы: Автотұрақтар айтарлықтай жел жүктемелеріне ұшырайды; Арматураланған фланецті жалғау тақталарымен жұптастырылған үлкен диаметрлі, қалың қабырғалы бұрандалы қадаларға басымдық беріңіз және жеңіл, шағын сипаттамалық қадалардан аулақ болыңыз. 3. Қоршау/қоршау негіздері: Ең алдымен бүйірлік жүктемелерге ұшырайды; бүйірлік тұрақтылықты арттыру үшін ендіру тереңдігін бақылауға назар аудару; үнемді сипаттамалар қолайлы.

4. Coastal Saline-Alkali Zones: Standard cold-galvanized products are unsuitable; thickened hot-dip galvanized coatings are required to delay underground corrosion and degradation.

Нақты әлем жобасының мысалдары

• Тауға негізделген жерүсті PV жобасы: дәстүрлі тәуелсіз бетон іргетасын ауыстыру үшін диаметрі 114 мм бұрандалы қадалар пайдаланылды, бұл жер жұмыстарының қазылуын айтарлықтай азайтады; іргетас салудың жалпы мерзімі 60%-ға қысқартылып, желіге қосылудың белгіленген мерзімдері орындалды.

• Зауыттық PV автокөлігі жобасы: пайдаланылған теңшелген, ұзартылған биіктігі фланецті бұрандалы қадалар; орнында бетон құю қажет болмады, өйткені болат бағаналар қадаларға тікелей болттармен бекітіліп, жұмыс орнында орнату циклін қысқартады.

• Экологиялық бақылау аймағын қоршау жобасы: Аяқталғаннан кейін барлық бұрандалы қадалар бұрандалды және қалпына келтірілді, бетінде бетон қалдығы қалмады және алаңды қалпына келтіруді қабылдау стандарттарына сай болды.

Жиі қойылатын сұрақтар: Сатып алу процесі

1-сұрақ: Сіз тікелей өндірушісіз бе? Ең аз тапсырыс мөлшері (MOQ) қандай?

A: Guojian (Tianjin) Steel өзінің өңдеу желілерін басқарады және бұрандалы қадалар үшін шағын партиялық сынамаларды және ірі жобаны жеткізуді қолдайды; MOQ 30 тоннаны құрайды.

2-сұрақ: Үлгілерді ұсына аласыз ба? Үлгілерді алу уақыты қандай?

A: Иә, үлгілер бар; стандартты сипаттамалар 3–5 күн ішінде жеткізіледі, ал стандартты емес тапсырыс үлгілері 7–10 жұмыс күнін алады.

3-сұрақ: Әдеттегі жеткізу уақыты қандай?

A: Стандартты нарық сипаттамалары 3–7 күн ішінде жеткізіледі; стандартты емес теңшеулер (құбыр диаметрі, ұштау немесе қосқыштармен байланысты) 7–12 жұмыс күнін алады; ірі тапсырыстар үшін кезең-кезеңімен жеткізу келісілуі мүмкін.

4-сұрақ: Материалдық сертификаттар мен мырыштау сынағы есептерін ұсына аласыз ба?

A: Жаппай тапсырыстар үшін біз болат құбыр материалдарының сертификаттарын және жобалық құжаттамаға және қабылдауға арналған мырыштау сынағы жазбаларын береміз.

5-сұрақ: Бұрандалы қадаларды жартасты қабаттарда қолдануға бола ма?

A: Үлкен, қатты жыныс қабаттары тікелей орнатуға жарамсыз; тозған тау жыныстары немесе қиыршық тас қабаттары үшін берілген геологиялық деректерге негізделген техникалық-экономикалық бағалауды ескере отырып, күшейтілген қадаларды пайдалануға болады.

6-сұрақ: Кепілдік мерзімі қалай есептеледі?

A: Кепілдік шикізат пен дәнекерлеу/дайындау процесін қамтиды; жер асты коррозиясына қатысты қызмет мерзімі коррозияға қарсы өңдеуге және топырақтың жергілікті рН деңгейіне байланысты (жағалаудағы тұзды-сілтілі орталар үшін қалың мырышталған жабынға дейін жаңарту ұсынылады).

Қаптама, жөнелту және сатудан кейінгі қолдау

• Қаптама: Тасымалдау кезінде соққыдан деформацияны болдырмау үшін болат баумен оралған; фланецтер мен байланыстырушы пластиналар бөлек оралған.

• Жеткізу: Контейнерді тиеу мүмкіндігі бар; орау тізімдері берілген.

• Техникалық қолдау: жазбаша орнату нұсқаулары берілген; ірі жобалар үшін қадаларды тарту моментін, вертикалдылықты бақылауды және қабылдау критерийлерін түсіндіру үшін онлайн техникалық брифингтер қолжетімді; құрылыс ресурстарын үйлестіру бойынша көмек те қолжетімді.
