Бұл доға тәрізді реттелетін күн қондырғысының кронштейнінің жеткізушісі біріктірілген, біркелкі қалыптау процесін, дәл CNC тесуді және толығымен механикаландырылған илемдеуді пайдаланады. Орнату тегістігінің ауытқуын 2 мм шегінде сақтай отырып, модульдік болттарды құрастыру пайдасына жердегі дәнекерлеу алынып тасталады. Бұл модульдердегі микрожарықтар мен құрылымдық деформация сияқты құрылыс мәселелерін тиімді болдырмайды, сонымен бірге құрылыс кестелерін айтарлықтай қысқартады және шығындарды азайтады. Дәстүрлі бекітпелермен салыстырғанда, бұл жоғары сапалы доға стиліндегі реттелетін PV қондырғылары жеңіл, коррозияға төзімді, әмбебап, тасымалдауға оңай және орнатуда тиімді. Бүкіл өнім желісі ISO9001 сертификатталған және тұрақты, бақыланатын сапаны қамтамасыз ету үшін 100% зауыттық тексеруден өтеді.
1. Еңкейтуге жоғары бейімділігі бар инновациялық реттеу құрылымы: Әр түрлі ендіктердегі күн жағдайларына икемді бейімделіп, 5° пен 60° аралығында үздіксіз, еркін көлбеу реттеуге мүмкіндік беретін доға тәрізді топсалы реттеу механизмі бар.
2. Қуат өндірудегі айтарлықтай табыстар: қолмен реттелетін стандартты үлгілер өнімді 8%-12%-ға арттырады; қосымша смарт бақылау үлгілері генерацияны 30%-ға дейін арттыра алады.
3. Қатты орталарға жарамды жоғары берік, коррозияға төзімді негізгі материал
Негізгі болат құрылымы: жоғары берік Q235 және Q550 болаттарын пайдаланады;
Коррозияға қарсы жабын: тығыздығы 120г/м² мырыш-алюминий-магний жабыны;
Коррозияға төзімділік: 5000 сағаттық тұзды бүрку сынағынан өтті;
Жел мен жүктемеге төзімділік: Бофорт шкаласы 13 желге төтеп береді; жүк көтергіштігі 200 кг/м²;
Қолданылатын сценарийлер: Әр түрлі қатал сыртқы жағдайларға, соның ішінде тұздылығы жоғары жағалаудағы аймақтарға, ылғалды таулы аймақтарға және су тасқыны жазықтарына қолайлы.
4. Жетілдірілген өндіріс және орнатудың жоғары дәлдігі: модульдік, болттармен құрастырылған конструкциясы бар біркелкі, біріктірілген CNC тесу және қалыптау процесін пайдаланады, бұл жерде дәнекерлеу қажеттілігін болдырмайды. Орнату тегістігінің ауытқуы 2 мм шегінде бақыланады, бұл PV модульдеріндегі микро жарықтар мен құрылымдық деформация сияқты мәселелерді тиімді болдырмайды.
5. Икемді сатып алу, тасымалдау және теңшеу: ұзақ қашықтыққа тасымалдауды және жердегі қабаттасуды жеңілдететін жеңіл жалпы құрылымды ұсынады. Арнайы жоба талаптарына негізделген стандартталған жаппай сатып алуды да, стандартты емес теңшеуді де қолдайды.
6. Кепілдік ұзартылған және берік құрылым: 20 жылдық кепілдікпен жеткізіледі; негізгі құрылым ұзақ мерзімді тұрақтылық пен ұзартылған қызмет мерзімін ұсынады.
1. Негізгі материал және коррозияға қарсы өңдеу: Негізгі корпус Q235/Q550 беріктігі жоғары құрылымдық болаттан жасалған, 120г/м² мырыш-алюминий-магний коррозияға қарсы жабыны бар. Ол 5000 сағаттық бейтарап тұзды бүрку сынағынан өтті, бұл ұзақ мерзімді ашық ауада пайдалану кезінде тот пен қартаюға төзімділікті қамтамасыз етеді.
2. Дәл қалыптау процесі: дәл өлшемді позициялауды және берік құрылымдық тұрақтылықты қамтамасыз ететін біркелкі, біріктірілген дәлдік прокаттау және CNC тесу процесін қолданады.

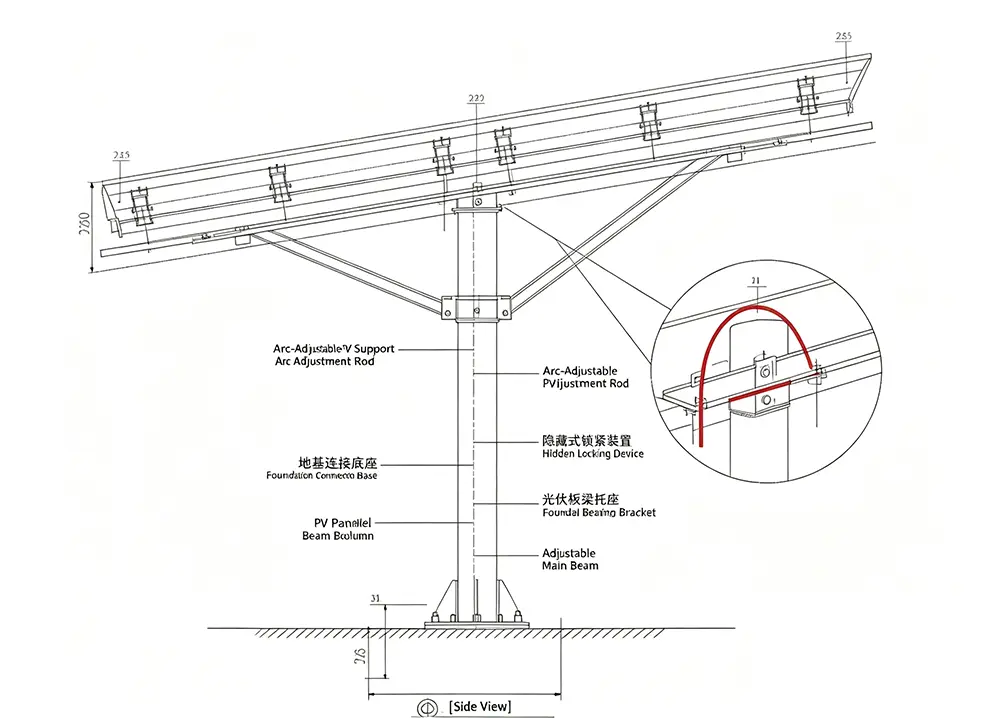

3. Бұрышты реттеу механизмі: 5°–60° реттеу ауқымын ұсынатын доға тәрізді топсалы реттеу механизмімен жабдықталған; механизм біркелкі жұмыс істейді және ұзақ мерзімді пайдалану кезінде кептелістерге немесе деформацияларға қарсы тұрады.
4. Жүкке төзімділік және желге төзімділік: Бофорт шкаласы 13-ке дейін желге төзімділік үшін бағаланған, максималды жүк сыйымдылығы 200кг/м², қатал сыртқы жағдайларда сенімді өнімділікті қамтамасыз етеді.
5. Орнату және құрылыс артықшылықтары: Толығымен болттармен бекітілген жинақтаушы модульдік дизайнмен ерекшеленеді — орнында дәнекерлеу қажеттілігін болдырмайды — және орнатудың тегістігін 2 мм рұқсат етілген шегінде сақтайды.
6. Модуль үйлесімділігі: әртүрлі конфигурацияларды, соның ішінде бір модульді және көп қатарлы массив орналасуларын қолдайды; нарықтағы негізгі монокристалды және екі жақты PV модульдерімен үйлесімді.
7. Теңшеу мүмкіндіктері: Сөренің ені мен аралығының спецификацияларын әр түрлі торап жағдайларын ескере отырып, арнайы талаптарды қанағаттандыру үшін оңтайландыруға және реттеуге болады.

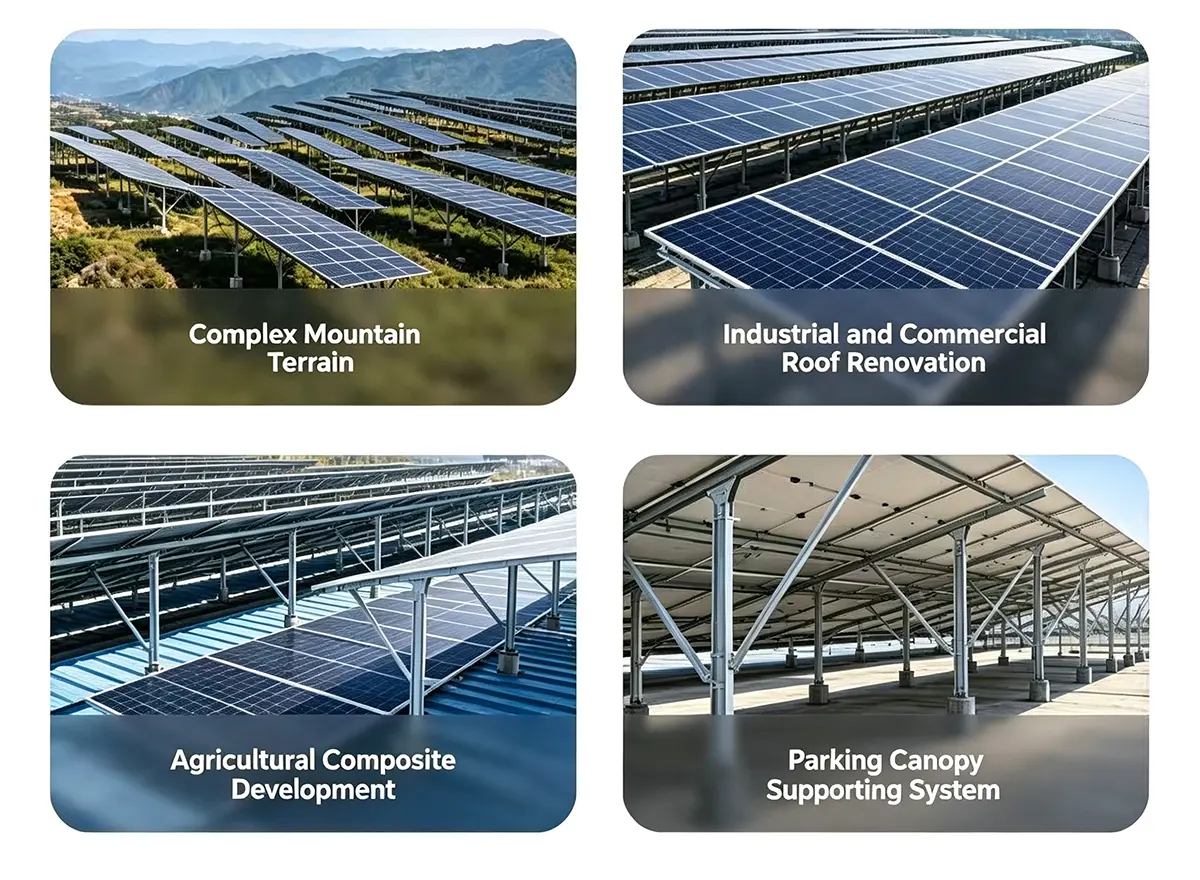

1. Әртүрлі PV жобасының сценарийлерін қамтиды: C&I (коммерциялық және өнеркәсіптік) түрлі-түсті болат плитка төбелері, плиткалы шатырлардағы бөлінген PV, таулы жердегі жерге орнатылған PV қондырғылары, балық аулау-PV және агровольтаикалық жүйелер, PV автотұрақтары және ескі тұрғындарға арналған энергияны үнемдейтін қондырғылар.
2. Күрделі сыртқы орталарға бейімделеді: әртүрлі топографиялар мен орталарда, соның ішінде ашық жазықтарда, толқынды таулы рельефте, су тасқыны жазықтарында және жоғары ылғалдылық пен тайфундарға бейім жағалау аймақтарында орнатуға жарамды.
3. Жобаның ауқымды тәжірибесі (ішкі және халықаралық): жағалаудағы желге төзімді электр станцияларын, ауылдық агровольтаикалық жүйелерді, өнеркәсіптік парктің шатырындағы PV және ауқымды PV автотұрақтарын қоса алғанда, жүзден астам эталондық жобалар сәтті жүзеге асырылды, сонымен қатар өнімдер Оңтүстік-Шығыс және Оңтүстік Азияның көптеген елдеріне экспортталады.
4. Жан-жақты нақты әлемдегі визуалды қолдау: барлық бірлескен жобалар үшін біз зауыт өндірісін, тиеу мен жөнелтуді және аяқталған құрылыс алаңдарын қамтитын нақты фотосуреттер мен бейнелерді ұсынамыз.
5. Бір реттік теңшелген шешім қызметі: Біз монтаж құрылымын қамтитын кешенді біріктірілген шешімдерді ұсына отырып, сайттың топографиясы мен жарықтандыру жағдайларына негізделген модульдердің орналасу жоспарларын ұсынамыз.
1. Стандартталған сапаны бақылау жүйесі және беделді тестілеу деректері: Өндіріс ISO9001 сапа менеджменті стандарттарына сәйкес келеді; Бізде коррозияға қарсы қасиеттер мен механикалық жүк көтеру қабілетін қамтитын үшінші тараптың толық сынақ есептері бар.
2. Жабық цикл сапаны бақылау: Біз шикізатты қабылдауды, штамптауды және қалыптауды, жабынды тексеруді және дайын өнім үлгілерін алуды қамтитын толық сапаны бақылау тізбегін құрдық.
3. Кезеңдік және көп деңгейлі тексеру стандарттары
Шикізат қабылдау: болат материалды спектроскопиялық талдау;
Жартылай фабрикат сатысы: Тескіш дәлдік пен қалыптау өлшемдерін тексеру;
Дайын өнім кезеңі: Стандартталған тұзды шашыратқышты модельдеу сынақтары және жүк көтергіш қысым сынақтары.
4. Зауыт-шығу инспекциясының қатаң талаптары: Біз барлық өнімдерді зауыттан шыққанға дейін 100% тексеру саясатын жүзеге асырамыз, ақаулы заттардың нарыққа шығуына жол бермейді.
Автоматтандырылған өндіріс және партияның қадағалануын басқару: дәлме-дәл механикалық илемдеуді пайдаланатын меншікті автоматтандырылған өндірістік желілермен жабдықталған; партияның толық қадағалануын қамтамасыз ету үшін әрбір партияның үлгілері мұрағатталады.
Кәсіби тәуелсіз сынақ зертханасы: Жергілікті тәуелсіз зертхана өнімнің сыртқы төзімділігін үздіксіз тексеру үшін ауа-райына төзімділік пен қартаюды модельдеу сынақтарын өткізеді.
Толық және тексерілетін тестілеу құжаттамасы: барлық біліктілік сертификаттары мен сынақ есептерінің электронды және қағаз көшірмелері сұраныс бойынша қол жетімді.
Нарықтағы стандартты реттелетін бекіту кронштейндерінің көпшілігі қарапайым топса құрылымдарын пайдаланады, бұл оларды ұзақ уақыт ашық ауада пайдалану кезінде кептелуге, тот басуға және реттеу шектегіштерінің істен шығуына өте сезімтал етеді. Керісінше, біздің доға стиліндегі кронштейніміз жаңартылған, қалыңдатылған доға тәрізді топса құрылымымен ерекшеленеді, ол жүктеменің біркелкі таралуын қамтамасыз етеді, сыртқы жұмыс жылдарында деформацияны немесе басып қалуды болдырмайды. Бәсекелес өнімдердің көпшілігі тек тұрақты қадамдық реттеулерді ұсынса да, біздің өнім күн сәулесінің әсерін барынша арттырып, қуат өндіру өнімділігін арттыра отырып, 5° және 60° аралығында қадамсыз, үздіксіз реттеуге мүмкіндік береді.
|
Салыстыру өлшемі |
Нарықтағы стандартты реттелетін қондырғылар (бәсекелес өнімдер) |
Гуожян доғасы типті реттелетін PV қондырғысы (біздің өнім) |
|
Топсалы негізгі құрылым |
Қарапайым топса құрылымы; стресс шоғырланған; ұзақ уақыт бойы сыртта пайдалану кезінде деформацияға байланысты кептелуге немесе басып қалуға бейім. |
Жаңартылған, қалыңдатылған, патенттелген доғалы топса құрылымы; стресс біркелкі бөлінеді; ұзақ мерзімді сыртқы жұмыс кезінде деформацияға және кептелуге төзімді. |
|
Бұрышты реттеу мүмкіндігі |
Қадамдық/бекітілген күйді реттеу; шектеулі бұрыш опциялары; оңтайлы күн сәулесінің түсу бұрышына толық сәйкес келмейді. |
Қадамсыз үздіксіз реттеу (5°–60°); PV қуатын өндіру өнімділігін арттыру үшін күн сәулесін икемді түрде бақылайды. |
|
Болат коррозияға қарсы жабын |
жұқа жабын; коррозияға қарсы төмен стандарттар; жағалаудағы ыстық, ылғалды ортада 3-5 жыл ішінде тот пен коррозияға бейім. |
Ұлттық стандартты жоғары беріктік Q355/Q235 болат; тұрақты мырыш-алюминий-магний жабыны (≥120г/м²); тұзды шашыратқыш және коррозияға төзімді; жағалау аймақтарында ұзақ мерзімді пайдалану үшін өте берік. |
|
Жабдықтау және теңшеу |
Тек стандартталған дайын өнімдер; стандартты емес модификацияларды нашар қолдау; теңшеу үшін ұзақ уақыт. |
Тұрақты жеткізуді қамтамасыз ететін 10 000 тоннадан астам өндірістік қуаты бар тікелей өндіруші; стандартты емес өлшемдер мен арнайы жер талаптары үшін кең теңшеуді қолдайды. |
|
Жобаны техникалық қолдау |
Тек жеткізу; техникалық сайт зерттеулерін немесе орналасуды жоспарлауды қамтымайды. |
Сату алдындағы инженерлер жергілікті жерде сауалнамалар мен кеңестер жүргізеді; тегін орналасу жоспарлары, соның ішінде CAD сызбалары, жүктемені есептеу деректері және құрылыс схемалары. |
|
Ұзақ мерзімді сенімділік |
Қарапайым құрылымдық шектеу механизмдері; жел, құм және температура ауытқулары бар сыртқы ортада істен шығуға бейім функцияларды шектеу. |
Жасырын құлыптау механизмі сенімді бекітуді қамтамасыз етеді; Біріктірілген дизайн таулы рельеф, су тасқыны және жағалау аймақтары сияқты күрделі сыртқы жағдайларға бейімделеді. |
1. Арнайы жеке-жеке сату алдындағы техникалық қолдау: Кәсіби сатылымға дейінгі инженерлер нақты сайт жағдайларына негізделген құрылым макеттерін орнату және көлбеу бұрышын таңдау үшін тегін алдын ала жоспарларды жасай отырып, арнайы жобаны бақылауды қамтамасыз етеді.
2. Толық техникалық құжаттаманы жеткізу: АЖЖ құрылыс сызбалары және механикалық жүктемелерді есептеуге қатысты техникалық деректер тапсырыс берген кезде беріледі; Қағаз көшірмелері де, сандық орнату нұсқаулықтары да жөнелтіліммен бірге беріледі.
3. Көп форматты орнату нұсқаулығы: қашықтан онлайн орнату нұсқаулығы суреттелген нұсқаулықтармен және стандартталған нұсқаулық бейнелермен қолдау көрсетілетін жөнелтілгеннен кейін қол жетімді; ауқымды немесе күрделі жобалар үшін техникалық қызметкерлер орнату мәселелерін шешу үшін нақты уақытта онлайн көмек көрсете алады.
4. Ұзақ мерзімді кешенді кепілдік: 20 жылдық кепілдік бүкіл құрылғыны қамтиды. Біз кепілдік мерзімі ішінде адамдық емес факторлардан туындаған кез келген құрылымдық сапа мәселелеріне, соның ішінде жөндеу және бөлшектерді ауыстыруды қоса алғанда, толық шешімдерді ұсынамыз.
5. Сатудан кейінгі тиімді әрекет ету механизмі: Біздің сатудан кейінгі командамыз аптасына 7 күн, күніне 16 сағат кезекшілікте. Біз әдеттегі сұраулар бойынша 2 сағат ішінде кері байланыс береміз және 24 сағат ішінде күрделі техникалық мәселелер бойынша кешенді шешімдерді жеткіземіз.
6. Тұтынушыларға өмір бойы тегін техникалық қолдау көрсету: Біз серіктестерімізге тұрақты техникалық қызметтерді, соның ішінде жаңа жоба жоспарлары бойынша тегін кеңес беруді ұсынамыз.
Қарастырылатын үш негізгі мәселе бар: Біріншіден, іргетастың құрылысы — бұл жер бедері мен жүктемелерді есептеуді есепке алуы керек; таулы аймақтар үшін қада іргетасының тұрақтылығын қамтамасыз етіңіз, ал жағалаудағы аудандар үшін толқынға төзімді берік анкерлік бекітіңіз. Екіншіден, көлбеу бұрыштары мен құлыптау механизмдері — реттелетін немесе бақылау бекіткіштері реттеуден кейін механикалық құлыптауды қажет етеді және қатты жел (жылдамдық 20-25 м/с асатын) немесе қалың қар кезінде реттеуге қатаң тыйым салынады. Үшіншіден, жүйелі техникалық қызмет көрсету — модуль микро-жарықтарын немесе құрылымның тұрақсыздығын болдырмау үшін тот, якорь керілуі (икемді орнату жүйелері үшін өте маңызды) және модуль қысқыштарын жүйелі түрде тексеріңіз.
Бекітілген бекітпелермен салыстырғанда, қолмен немесе электрмен реттелетін бекітпелер (маусымдық көлбеу реттеулері бар) орта және жоғары ендік аймақтарында электр қуатын өндіруді 5%-10%-ға арттыра алады; бір осьті бақылау қондырғылары шығысты 15%-20%-ға, ал қос осьті бақылау қондырғылары 25%-30%-ға арттыра алады. Инвестициялардың тиімді болуы жоба ауқымына байланысты: шағын көлемді тұрғын үй жобалары тұрақты қондырғыларға басымдық беруі керек (төмен шығындарға байланысты), ал орташа және үлкен жерге орнатылатын зауыттар үшін таңдау жергілікті күн сәулесінің ұзақтығына және электр энергиясының тарифтеріне байланысты - бақылау немесе реттелетін қондырғылар әдетте 3-5 жыл ішінде инвестицияның қайтарылуын ұсынады.
Негізгі материалдарға көміртекті болат (ыстық мырышталған), алюминий қорытпасы, тот баспайтын болат және полимерлі материалдар (көміртекті талшық/арамид) жатады. Көміртекті болат үнемділігі мен коррозияға төзімділігіне байланысты стандартты жердегі жобалар үшін таңдаулы таңдау болып табылады. Жағалау, тұзды спрей немесе «балық шаруашылығы-PV қосымша» орталары үшін коррозияға төзімділікті арттыру үшін алюминий қорытпасы немесе тот баспайтын болат қолайлы. Полимер материалдары жеңіл құрылымдарды қажет ететін биік таулы жерлерге немесе сценарийлерге жарамды; шығындар жоғары болғанымен, олар салмақты азайту тұрғысынан айтарлықтай артықшылықтар береді.
PV монтаждау жүйелері негізінен төрт түрге бөлінеді: бекітілген бекітпелер, реттелетін бекітпелер (қолмен/электрлік), икемді бекітпелер және бақылау бекіткіштері (бір осьті/қос осьті). Бекітілген бекітпелер шектеулі бюджеттері мен тегіс жері бар шағын көлемді жерге немесе шатырға арналған жобаларға жарамды. Реттелетін бекітпелер орта және жоғары ендік аймақтары үшін өте қолайлы, өйткені олардың көлбеу бұрыштарын электр қуатын өндіруді арттыру үшін маусымдық түрде өзгертуге болады. Икемді қондырғылар күрделі рельефтерге (мысалы, таулы аймақтар немесе «балық шаруашылығы-күн гибридті» жобалары) және ұзақ мерзімді қолданбалар үшін қолайлы. Бақылау қондырғылары күн сәулесі мол шөлдердегі немесе жазықтардағы кең көлемді жерге орнатылған өсімдіктер үшін жақсы; олар электр қуатын өндірудің ең жоғары тиімділігін ұсынса да, жоғары шығындар мен техникалық қызмет көрсету талаптарын талап етеді.
1. Стандартталған модульдік қаптаманың дизайны: Доға тәрізді реттелетін күн батареясын орнату кронштейні модульдерге бөлшектеліп, стандарттарға сәйкес оралған. Ұзын профильдер қалыңдатылған тоқылған сөмкелермен бекітіледі және болат баумен күшейтіледі; болттар, қосқыштар және топсалар сияқты шағын керек-жарақтар жоғалып кетпеу немесе араласпау үшін таза жапсырмасы бар бөлек су өткізбейтін тоқыма қаптарға сұрыпталады және оралады.
2. Алыс қашықтыққа тасымалдауға жарамды екі қабатты жаңбырдан қорғау: Бүкіл жөнелтпе ұзақ қашықтыққа теңіз немесе құрлық транзитіне төтеп бере алатын және тиеу/түсіру кезінде тозуға, сондай-ақ жаңбыр мен ылғалдылық әсерінен зақымдануға төтеп бере алатын жаңбырға төзімді қорғаныспен ерекшеленеді.
3. Көптеген көлік түрлерімен үйлесімді: тауарларды жүк көлігі арқылы тікелей жоба алаңына жөнелтуге немесе шетелге экспорттау талаптарын қанағаттандыру үшін контейнерлерге салуға болады.
4. Икемді, бақыланатын жеткізу мерзімдері бар өз зауытымыздан тікелей жөнелту: жөнелтілімдер Тяньцзиньдегі біздің өндірістік мекемемізден тікелей жеткізіледі; стандартты спецификациядағы элементтер қоймадан қол жетімді...
– Тапсырыстар 7 күн ішінде жіберіледі; Жеткізу мерзімдерін растау үшін кең ауқымды тапсырыстарға арналған өндіріс кестелерін келісуге болады.
5. Жеңіл тексеру үшін толық көрінетін жеткізу процесі: Әрбір жөнелтілім үшін біз нақты уақыттағы жүк тиеу процесінің фотосуреттерін және жүктің егжей-тегжейлі манифестін береміз. Элементтер жүктеу алдында бөлшектеп есептеледі және тексеріледі, ал құжаттама/суреттер қабылдау кезінде оңай тексеруді жеңілдету үшін клиентпен бөлісіледі.
