Алюминий қорытпасынан жасалған жиекті қысқыш блок

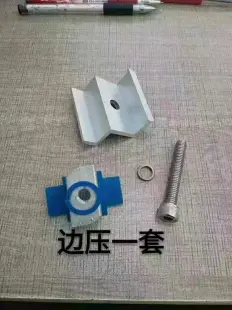

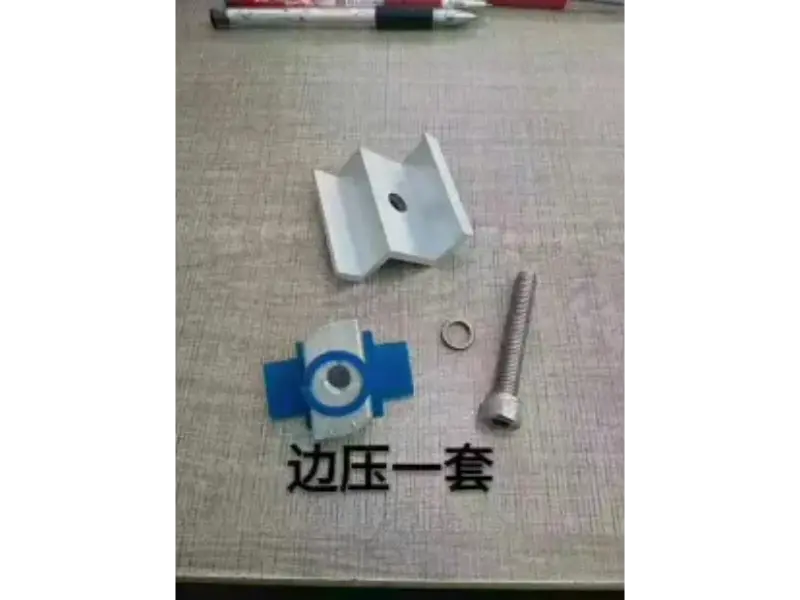

Алюминий қорытпасынан жасалған жиекті қысқыш блоктар фотоэлектрлік (PV) массивіндегі бірінші және соңғы күн модульдерінің сыртқы жиектеріне орнатылады. Олар модульдерді орнату рельстеріне бекітіп, соңғы нүктенің жылжуын шектейді және қатты жел мен қар жүктемесі сияқты сыртқы күштерге қарсы тұруды қамтамасыз етеді. Ортаңғы қысқыштармен бірге олар толық модульді қысу жүйесін құрайды. Әрбір құрылғы модульдің алюминий жақтауын шегіністерден немесе сырғып кетуден қорғау үшін қосымша EPDM сырғанауға қарсы резеңке жастықшасы бар 304 тот баспайтын болаттан жасалған болттармен және гайкалармен келеді. Құрылымдық дизайн шаң мен қардың жиналуын барынша азайтуға көмектесетін дренажды және ағынды ағынды жеңілдетеді. Бұл қысқыштар тұрғын үй, коммерциялық, өнеркәсіптік және коммуналдық масштабтағы жерге орнатылған PV электр станцияларына қолданылатын бір шыны және қос шыны модульдерге жарамды; оларды арнайы модуль қалыңдығына қарай теңшеуге болады.

Негізгі артықшылықтар

1. Беріктігі жоғары негізгі материал:

6005-T5 немесе 6063-T5 алюминий қорытпасынан жасалған бұл алюминий қорытпасынан жасалған жиекті қысқыш блоктар беріктік пен салмақ арақатынасын ұсынады. Олар өте қатты және ұзақ мерзімді жүктемелер кезінде деформацияға төзімді, PV массивінің жалпы салмағын азайтады, осылайша шатырлар мен тірек құрылымдарындағы жүктемені азайтады, сонымен бірге өңдеу мен орнатуды жеңілдетеді.

2. Ауа-райына ұзақ мерзімді төзімділік және коррозияға қарсы қорғаныс:

Тотық қабатының қалыңдығы ≥10 мкм болатын анодталған қабаты бар бұл қысқыштар тіпті жағалаудағы, тұзды шашыратқыш немесе ылғалды ортада тұрақты болып қалады. Тот басуға қарсы кешенді процесспен қамтамасыз етілген олар 25 жылдық коррозияға қарсы кепілдікпен келеді, бұл құрамдастарды ауыстыруға немесе тотты жоюға байланысты ұзақ мерзімді пайдалану және техникалық қызмет көрсету шығындарын азайтады.

3. Сырғымауға қарсы және жақтауды қорғау дизайны:

Ішкі бетінде EPDM резеңке жастықшасымен біріктірілгенде модульдің сырғып кетуін болдырмау үшін үйкелісті арттыратын сырғанауға қарсы тістер бар. Сондай-ақ бұл дизайн модуль жақтауын қорғайды, алюминий жақтау мен әйнектің шегіністерін немесе зақымдануын болдырмайды, модульдердің ұзақ мерзімді, қауіпсіз жұмысын қамтамасыз етеді.

4. Жылдам құрастыру:

Модульдік дизайн күрделі жерде өңдеу қажеттілігін болдырмайды. Орнатуды бір адам орындай алады, бұл биіктікте жұмыс істеу қиындықтарын азайтады, құрылыс мерзімдерін айтарлықтай қысқартады және иелеріне жұмыс күші мен жоба ұзақтығын үнемдеуге көмектеседі. 5. Кең бейімділік:

Стандартты емес, теңшелген өлшемдерге қолдау көрсете отырып, 30/35/40 мм негізгі күн модулінің қалыңдығымен үйлесімді. Әртүрлі өндірушілердің әртүрлі жақтау құрылымдары мен модульдерін орналастыруға арналған, бір жабдықтау жүйесі жобалардың кең ауқымы үшін профильдік талаптарды қанағаттандыра алады.

6. Сенімді жүк көтеру өнімділігі:

Алюминий қорытпасынан жасалған жиекті қысқыш блоктар қатты жел мен қалың қар жауатын аймақтардағы құрылымдық жүктеме талаптарын қанағаттандыру үшін жасалған. Ортаңғы қысқыштармен бірге қолданғанда, олар күн массивінің жалпы тұрақтылығын қамтамасыз етеді. Қысқыштар мен монтаждық рельстерді бір өндіруші жеткізгендіктен, олар дәлдіктің жоғары дәрежесін ұсынып, орнында құрастыру кезінде нашар қондыру немесе сырғып кету сияқты мәселелерді азайтады.

Өнім сапасы

1. Шикізатты бақылау:

Тек бастапқы алюминий дайындамалары пайдаланылады; қайта өңделген немесе алюминий сынықтарына қатаң тыйым салынады. Кіріс шикізаты тұрақты механикалық қасиеттерді және ұзақ мерзімді коррозияға төзімділікті қамтамасыз ете отырып, стандартты емес негізгі материалдарды бастапқыда жою үшін кездейсоқ сапа тексерулерінен өтеді.

2. Процесті тексеру:

Қатаң тексерулер экструзия, өңдеу және бетті өңдеу кезеңдерінде жүргізіледі. Өлшемдік төзімділік қатаң бақыланады және қысқыштардың әрбір партиясында дәйекті сәйкестікті және құлыптау өнімділігін қамтамасыз ете отырып, жаппай өндіріс басталғанға дейін маңызды өлшемдер үшін «бірінші мақала» тексерулері орындалады.

3. Жеткізу алдындағы тексеру:

Өнімдер сыртқы түрі, оксидті қабықтың қалыңдығы, қаттылығы және тартылатын жүк сыйымдылығы үшін кездейсоқ сынақтан өтеді. Барлық өнімділік көрсеткіштері жобаны қабылдау критерийлеріне сәйкес келетініне көз жеткізу үшін сынақ есептері ұсынылуы мүмкін.

4. Сертификаттар және құжаттама:

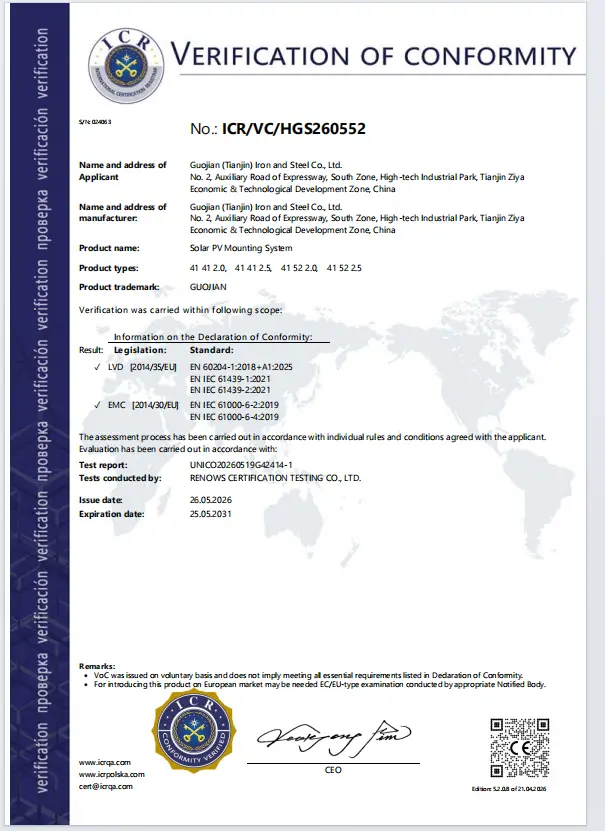

Алюминий қорытпасынан жасалған жиекті қысқыш блоктар ISO9001 және CE сертификатына ие. Әрбір жөнелтілімде ішкі тендерлерге, сондай-ақ шетелдік жобаларды тексеруге және кедендік ресімдеуге қойылатын талаптарға жауап беретін материалдық сертификаттар мен кепілдік құжаттамалары беріледі.

5. Қорғаныс қаптамасы:

Құрамдас бөліктер теңізде немесе құрлықта тасымалдау кезінде зақымдануды немесе деформацияны болдырмас үшін жеке оралып, күшейтілген сыртқы қораптарға салынады, тауарлардың жарамсыз күйде келу қаупін азайтады.

Сатудан кейінгі қызмет көрсету

1. Техникалық қолдау:

Біз өнімді таңдауда, орнатуды жоспарлауда және жүк көтеретін техникалық кеңестерде, соның ішінде жоба сызбаларын қарауда тегін көмек көрсетеміз. Сатып алудан бұрын жобаның жел/қар жүктемесі мен модуль қалыңдығына негізделген сәйкес спецификацияларды анықтауға көмектесеміз; орнату кезеңінде біз толық орнату нұсқауларын ұсынамыз.

2. Кепілдік міндеттемесі:

Қалыпты сыртқы пайдалану жағдайында алюминий қорытпасынан жасалған жиекті қысқыш блоктар 25 жылдық коррозияға қарсы кепілдікпен, ал тот баспайтын болаттан жасалған бекіткіштер материал мен жұмыс ақауларын жабатын 10 жылдық кепілдікпен келеді.

3. Сапа бойынша өтемақы:

Өндірістік ақаулардан туындайтын сапа мәселелері үшін біз ауыстыруды, айырбастауды немесе келісілген өтемақыны ұсынамыз. Жоба кестелері құрамдас мәселелерге байланысты кешіктірілмейтініне көз жеткізу үшін фотосуреттер арқылы тексеруден кейін жылдам жауап береміз.

4. Жеткізу қызметтері:

Өндіріс кезең-кезеңімен жеткізілімдерді қолдау арқылы жобаның мерзімдеріне сәйкес жоспарланған. Экспорттық тапсырыстар үшін біз орау және кедендік ресімдеу құжаттамасын қамтамасыз етеміз және ішкі және халықаралық тапсырыстарды уақтылы жөнелтуді қамтамасыз ете отырып, әртүрлі сауда шарттарын қолдаймыз.

5. Сатудан кейінгі қолдау:

Біз техникалық мәселелер бойынша жылдам үйлестіруді қамтамасыз етеміз және орнында орнату және іске қосу үшін қашықтан нұсқауды ұсынамыз. Орнату кезінде өлшемдерге немесе сәйкестікке қатысты сұрақтарға онлайн режимінде дереу жауап беріледі. Жеткізуден кейін біз өнімнің өнімділігін жергілікті бақылау және болашақ жобаларда өнімді таңдауды оңтайландыру үшін кері байланыс жинау үшін жүйелі түрде бақылау жүргіземіз.

Жиі қойылатын сұрақтар

С: Соңғы қысқыштар мен ортаңғы қысқыштардың айырмашылығы неде? Оларды бір-бірінің орнына қолдануға бола ма?

A: Олар бір-бірін алмастырмайды. Бір мезгілде екі көрші панельді бекіту үшін модульдер арасында ортаңғы қысқыштар орнатылады, ал алюминий қорытпасынан жасалған жиекті қысқыш блоктар модульдің сыртқы жиегін бекіту үшін массивтің ұштарында орнатылады; массивді толық қорғау үшін екеуі де қажет.

С: Соңғы қысқыш үшін дұрыс модуль қалыңдығын қалай анықтауға болады? Тым қатты қысу модульді зақымдай ма?

A: Қысқыштарда белгілі бір модуль қалыңдығына арналған ішкі ұяшықтар бар; қысқышты модульдің нақты қалыңдығына сәйкестендіріңіз. Олар модуль жақтауын жастықтау және қорғау үшін EPDM резеңке төсемдерімен жабдықталған. Дұрыс қатайту шыны немесе алюминий жақтауға зақым келтірмейді, бірақ момент сипаттамаларынан асатын шамадан тыс күш ұсынылмайды.

С: PV орнату керек-жарақтарының толық жинағын сатып алмай, соңғы қысқыштарды бөлек сатып ала аламын ба?

A: Иә, алюминий қорытпасынан жасалған қысқыштарды жеке сатып алуға болады. Ортаңғы қысқыштар мен бекіткіштерге бөлек тапсырыс беруге болады, біз барлық өлшемдегі тапсырыстарды қабылдаймыз, кішкентайдан үлкен партияларға дейін.

С: Соңғы қысқыштарды қос шыны модульдермен пайдалануға болады ма?

Ж: Иә, олар бір шыны және екі шыны модульдермен үйлесімді. Тапсырыс беру кезінде модульдердің жақтау құрылымы мен қалыңдығын көрсетіңіз, біз сәйкес ұяшықтар мен резеңке тығыздағыш конфигурацияларын қамтамасыз етеміз.

С: Тұз тұманының әсері жоғары жағалаудағы аудандарда алюминий жиектерінің қысқыштары тез коррозияға ұшырай ма?

A: Біздің алюминий қорытпасынан жасалған жиек қысқыштарымызда қалыңдығы ≥10 мкм болатын анодталған жабын бар, бұл тұрақты тұзды тұманға төзімділікті қамтамасыз етеді - ылғалды жағалаудағы орталар үшін өте қолайлы. Олар сонымен қатар 25 жылдық коррозияға қарсы кепілдікпен келеді. Өте коррозиялық өнеркәсіптік аймақтар үшін біз қалың анодталған жабынның нұсқаларын бағалай аламыз.

С: Әдеттегі жеткізу уақыты қандай?

A: Стандартты сипаттамалар үшін заттар әдетте қоймада болады және 7–10 жұмыс күні ішінде жеткізіледі. Стандартты емес, теңшелген өлшемдер немесе нақты қалыңдықтар үшін жеткізу уақыты шамамен 15–25 жұмыс күнін құрайды; тапсырысыңызды орналастырмас бұрын біз нақты уақыт шкаласын растаймыз.
