Күн шатырының ілгегі

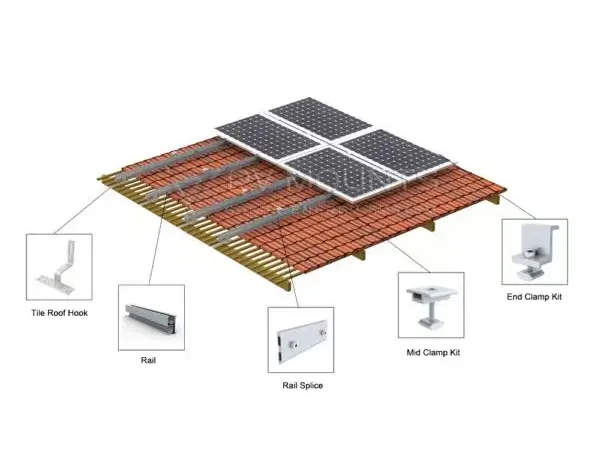

Guojian өндірушісі ұсынатын күн шатырының ілмегін су өткізбейтін қабатқа өтпей орнатуға болады, осылайша оның көзінде төбенің ағып кету қаупін болдырмайды. Біздің арнайы C-тәрізді ойық бағыттаушы рельстермен біріктірілген жүйе жеңіл және қауіпсіз және сенімді орнатуға қол жеткізеді. Төбенің аксессуарларын штамптау өндірісінің жеке желісімен және толық «үш жүйе» сертификаттарымен біз төбедегі фотоэлектрлік өрістерде үлкен тәжірибеміз бар және бүкіл ел бойынша өнеркәсіптік және тұрғын үй жобаларына қызмет көрсетеміз.

Тұтынушының негізгі мәселелері

1. Бұл шатырдың ағып кетуіне әкеледі ме?

Гуожян ілмектері қалыңдатылған EPDM су өткізбейтін төсемдерімен стандартты түрде келеді. Бекіту нүктелері шатырдың құрылымдық қабатымен теңестіріледі, жүктемені астындағы пурлиндерге немесе ағаш арқалықтарға береді; плиткалар тек жабын ретінде қызмет етеді және ешқандай салмақты көтермейді, бұл ену саңылаулары арқылы ағып кету қаупін болдырмайды. Жаңбырлы жағалық аудандарда және жаңбырлы маусымдар ұзаққа созылатын (өрік жаңбыры) оңтүстік аймақтардағы дала сынақтары бес жыл бойы ағып кетпегенін көрсетті.

2. Ол әртүрлі плитка түрлерімен үйлесімді ме?

Біз өнімнің бірнеше сериясын ұсынамыз: реттелетін плитка ілгектері әртүрлі қисық балшық плиткаларына сәйкес келеді, ал түсті болат қапсырмалар трапеция тәрізді немесе гофрленген болат шатырларға сәйкес келеді. Арнайы плиткалар түрлері мен шатырдың беткейлері негізінде арнайы қалыптарды жасауға болады, бұл жерде тегістеу немесе кесу қажеттілігін болдырмайды.

3. Жағалау немесе өнеркәсіптік аймақтар сияқты жоғары коррозиялық орталарда тот басады ма?

Құрлықта қолданылатын стандартты мырышталған ілгектер 3-5 жыл ішінде тот басуға және сынуға бейім. Біз стандартты шатырлар үшін 304 баспайтын болатты және теңіз жағалауындағы немесе тұзды-сілтілі өндірістік аймақтар үшін арнайы 316 баспайтын болатты ұсынамыз. Біздің мырыш-алюминий-магний көміртекті болат опциясы кесілген жиектерде өзін-өзі қалпына келтіретін жабыны бар және тот дақтарын көрсетпестен 1000 сағаттық тұзды бүрку сынақтарынан өтетін жоғары баға өнімділігін ұсынады.

4. Тайфунға және қар жүктемесіне төзімділік стандарттарына сәйкес келе ме?

Ілмек корпусы қалыңдатылған (2,0–3,0 мм) қаңылтыр металдан жасалған және біріктірілген штамптау арқылы қалыптасады, бұл буындардан туындаған әлсіз жерлерді болдырмайды. Ол 60 м/с жел қысымы мен 1000 Н/м² қар жүктемесі үшін механикалық сынақтардан өтті. Тайфун қаупі бар оңтүстік-шығыс жағалау аймақтарындағы және қарлы солтүстіктегі өндірістік нысандардағы ірі қондырғылар қопсыту немесе деформация жағдайларын көрсеткен жоқ.

Қолдану аймақтары

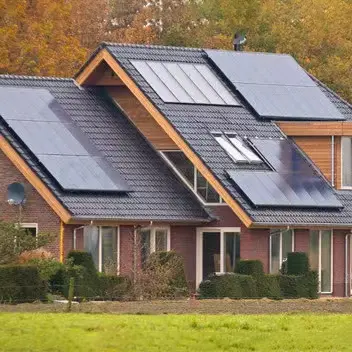

1. Тұрғын үй шатыры PV

Өз бетімен салынған ауылдық үйлер мен төбесі жылтыратылған немесе цемент плиткалары бар виллалар, сондай-ақ шағын көлемді (3–10 кВт) тұрғын үй PV жүйелері үшін қолайлы. Күн шатырының ілгегі шатырға шамадан тыс жүктеме түсірмейді және орнату тақтайшалардың бастапқы көрінісін сақтайды, бұл оларды бүкіл ауылдағы PV жаңарту жобалары үшін өте қолайлы етеді.

2. Өнеркәсіптік және коммерциялық бояумен қапталған болат шатырлар

Зауыттардағы, логистикалық қоймалардағы және индустриалды парктердегі трапеция тәрізді және гофрленген болаттан жасалған шатырларға арналған PV шешімдері. Опциялар төбені гидрооқшаулаудың түпнұсқалық кепілдігінің тұтастығын сақтауға арналған енетін ілгектер мен өтпейтін қысқыштарды қамтиды; жүздеген киловатттан бірнеше мегаваттқа дейінгі ауқымды шатырлы электр станцияларына жарамды.

3. Мамандандырылған композиттік шатыр сценарийлері

Антикварлық стильдегі плиткалары, тегіс беткейлі бетон төбелері және күн бөлмелері бар көркем аумақтағы ғимараттар үшін PV интеграциясы. Ғимараттың бастапқы эстетикасын сақтау үшін арнайы төмен профильді, ультра жұқа ілгектер қолданылады.

Нақты әлем жобасының мысалдары

1. Гуандун, Хэшан, Лянчжу жаңа ауылындағы ауылды қамтитын тұрғын үй PV жобасы (1,07 МВт)

Гуоцяннан жасалған тот баспайтын болаттан жасалған реттелетін шатыр ілмектері Линнань аймағына тән қисық саз плиткалары үшін арнайы бейімделген барлық жылтыратылған плиткалы төбелерде қолданылған. Орнату кезінде плитка сынған жоқ және үш жыл жұмыс істегенде ағып кету немесе коррозия туралы хабарламалар көрсетілмеген; жоба PV біріктірілген сәулеттің провинциялық деңгейдегі демонстрациясы ретінде алға жылжытылды.

2. Цзянсудағы үлкен логистикалық саябағындағы 1,2 МВт түсті жабынмен қапталған болат шатыр төбесі.

Бекітілген биіктіктегі шатыр ілмектері нүктелік жүктемелерді бөлу үшін қисық болат зауытының шатырлары үшін пайдаланылды; жоба жергілікті тайфун жүктемесін тексеруден өтті. Жүйе жыл сайын орта есеппен 1,3 миллион кВт/сағ электр энергиясын өндіреді, бұл ретте шатырдың гидрооқшаулағышы бұзылмаған және ағып кетпейді.

3. Вьетнамдағы тұрғын үй төбесіндегі PV үшін жаппай экспорттау жобасы

Оңтүстiк-Шығыс Азияның жалпақ тақтайшалы шатырларына арналған арнайы күн төбесi ілгегі, толық монтаждау профилі жинақтарымен бірге экспортталады. Жоба мыңнан астам тұрғын үй төбесін қамтиды және жергілікті жоғары температура, жауын-шашын көп болатын климатқа бейімделген.

Орнату және пайдалану сақтық шаралары

1. Бекіту нүктелеріне қойылатын талаптар

Ілмек негізі төбе жабындарына (ағаш немесе болат) немесе бетон арқалықтарға бекітілуі керек. Ұзақ мерзімді жүктемелерден туындаған плиткалардың жарылуын немесе ажырауын болдырмау үшін тек плиткаларға немесе беткі гидрооқшаулағыш қабатқа бекітуге тыйым салынады.

2. Гидроизоляцияның техникалық сипаттамалары

Бұрғылаудан кейін шаңды тазалаңыз, ауа-райына төзімді тығыздағышты тесікке енгізіңіз және жинақты EPDM су өткізбейтін тығыздағышпен бекітіңіз. Плиткалардың орнын ауыстырғаннан кейін, бастапқы дренаждың еңісін сақтаңыз және шатырдың дренаждық арналарының кедергісіз қалуын қамтамасыз етіңіз.

3. Аралық және жүктеме сипаттамалары

Әрбір PV модулі 2–4 шатыр ілмектерімен жұптастырылған; 25°-тан асатын шатыр беткейлері үшін немесе желдің жоғары жүктемелеріне ұшырайтын жағалаудағы аудандарда ілмектердің тығыздығын арттыру қажет. Орнату біз ұсынған жүктеме схемасының сызбаларына қатаң сәйкес келуі керек.

Транзакция кепілдіктері

1) Біліктілік кепілдігі: сертификаттардың толық жинағы — ISO9001 (Сапа), ISO14001 (Қоршаған орта) және ISO45001 (Еңбек денсаулығы) — сонымен қатар 3А дәрежелі несиелік кәсіпорын сертификаты және зауыттық материалды тексеру есептері тендер және тендер талаптарын қанағаттандыру үшін жеткізіліммен бірге беріледі.

2) Сапаны бақылауды қамтамасыз ету: төрт сатылы сапаны тексеру - кіріс шикізатын сынау, CNC тесетін өлшемді тексеру, коррозияға қарсы тұзды бүріккіш сынамаларды алу және механикалық жүктемені модельдеу сынағы. Өлшемдік ауытқуларды және жабу ақауларын жою үшін өнімнің әрбір партиясын қадағалауға болады.

3) Жеткізу кепілдігі: Жеткізу келісім-шарттарында кешіктірілгені үшін айыппұлдар қолданылатын нақты жеткізу күндері көрсетіледі; 10 000 тонна стандартты-спецификациялық қор сақталып, жедел жобалар өндірістік басымдыққа ие.

4) Жергілікті техникалық қолдау: ірі ауқымды (мегаватт деңгейіндегі) отандық жобаларды орнату бойынша нұсқаулықты қамтамасыз ету үшін инженерлерді жіберуге болады; шетелдегі жобалар үшін біз толық ағылшынша техникалық құжаттаманы және қашықтан бейне нұсқаулығын береміз.

5) Ұзақ мерзімді O&M қолдауы: Жылдар бойы жұмыс істеп келе жатқан ескі PV электр станциялары үшін біз жеңілдікпен ауыстыру ілмектері мен аппараттық керек-жарақтарды, сондай-ақ шатырдың PV жүйесіне техникалық қызмет көрсету және жөндеу бойынша техникалық нұсқауларды ұсынамыз.
