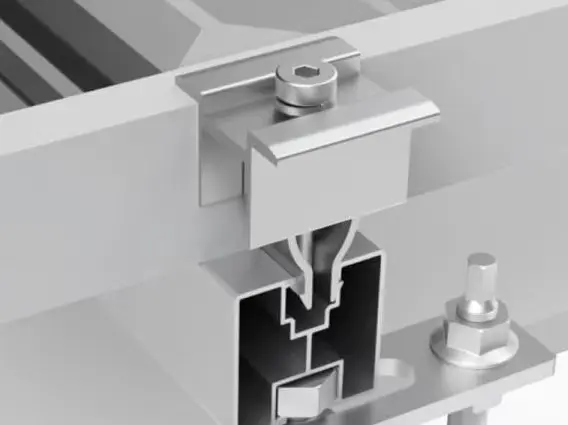

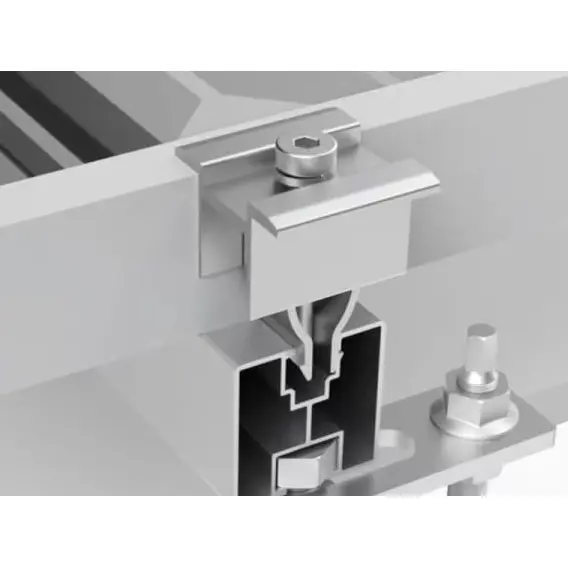

Күн сәулесін монтаждауға арналған фитинг

Гуожянь жеткізген күн сәулесін монтаждауға арналған пресс фитингтері 30 мм-ден 55 мм-ге дейінгі фотоэлектрлік жақтауларға жарамды және біздің зауыт шығарған C типті, Z типті, U типті болат және мырыш-алюминий-магний бағыттаушы рельстермен тамаша үйлеседі. Беті анодтаумен өңделеді, тамаша коррозияға төзімділік береді және жер үсті электр станциялары, бөлінген шатыр жүйелері және ауылшаруашылық фотоэлектрлік қосымша жобалар сияқты әртүрлі қолданбалы сценарийлер үшін жарамды.

Өнімнің негізгі артықшылықтары

1. Құрамдас бөліктерге толық сәйкес келетін сипаттамалары бар біріктірілген OEM шешімі

2. Жоғары құрылымдық беріктік үшін бір бөліктен жасалған экструдталған 6005-T5 алюминий қорытпасының конструкциясы

3. Модуль жақтауларын қорғау үшін ауа райына төзімді EPDM жастықшалары

4. PV модульдерінің барлық түрлерімен үйлесімді қысқыштардың кең ауқымы

5. Коррозияға төзімділік пен сыртқы тұрақтылық үшін анодталған әрлеу

6. Тот басуды және ұстап қалуды болдырмайтын 304 тот баспайтын болаттан жасалған қопсытуға қарсы бекіткіштерді қамтиды.

7. Ауқымды жобаларды тұрақты қамтамасыз етуді қамтамасыз ететін автоматтандырылған желілерде жаппай шығарылады.

Қолдану сценарийлері

1. Коммуналдық масштабтағы жерге орнатылған PV қондырғылары

Жазықтарда, таулы аймақтарда немесе шөлдерде мегаватт класындағы ауқымды PV базалары; ыстық мырышталған немесе Zn-Al-Mg жабыны бар C арналы рельстермен жұптастырылған; желге, қарға және жүктемеге тамаша төзімділікпен массивтерді қауіпсіз орнату үшін ортаңғы қысқыштар мен соңғы қысқыштарды пайдаланады.

2. Коммерциялық және өнеркәсіптік (C&I) шатырдағы PV

Күн сәулесінен монтаждауға арналған престеу фитингтері түрлі-түсті болат плиткаларға немесе тегіс бетон шатырларға жобаланады; жеңіл алюминий қысқыштары шатырдың жалпы жүктемесін азайтады; әртүрлі массив макеттерімен үйлесімді; шатырдың гидроизоляциясын бұзбай оңай орнату.

3. Экологиялық қосымша PV жобалары

Агровольтайлық, балық шаруашылығы-PV, жайылымдық-PV және тұзды-егістік PV станциялары; Коррозияға төзімді алюминий қапсырмаларымен жұпталған Zn-Al-Mg рельстері тұзды-сілтілі топыраққа және жоғары ылғалдылық орталарына (мысалы, балық тоғандарының үстінде) төтеп береді.

4. PV автотұрақтары және ақылды жылыжайлар

Болат конструкциялы PV автотұрақтары және ауылшаруашылық PV жылыжайлары; реттелетін көлбеу және бақылау бекіткіштерімен үйлесімді; модуль аралығын реттеу үшін ұзын және қысқа қысқыштарды икемді пайдалану.

5. Шетелдік PV жобалары

Оңтүстік-Шығыс Азиядағы, Еуропадағы және Африкадағы тұрғын үй және C&I PV жобалары; Ағылшынша орнату нұсқаулығы бар; жаңбырлы немесе жағалаудағы климатқа сәйкес келетін коррозияға төзімділік сипаттамалары; толық монтаждау жүйесінің жинақтары экспорттауға болады.

Орнату және пайдалану нұсқаулары

1. Крутящий спецификацияларды қатаң сақтау

Айналу моменті < 18 Н·м: қысу күші жеткіліксіз; модульдер қатты жел кезінде сырғып кетуі немесе шу шығаруы мүмкін. Крутящий момент > 25 Н·м: Шамадан тыс қысым модуль жақтауын деформациялайды, бұл шыныдағы микро-жарықтарға және одан кейін қуат шығысының төмендеуіне әкеледі.

2. EPDM амортизациялық жастықшаларды жіберіп алмаңыз

Тікелей металдан металға төсемсіз жанасу анодталған жақтауды сызып тастайды және электрохимиялық коррозияны тудырады; жаңбыр суының ұзақ мерзімді инфильтрациясы жақтаудың тот басуына және зақымдалуына әкеледі.

3. Әртүрлі материалдардан жасалған бекіткіштерді араластырмаңыз

Алюминий қапсырмаларды көміртекті болаттан жасалған болттармен жұптастыруға болмайды; жаңбыр суы болған кезде алюминий мен темірдің жанасуы электрохимиялық коррозияға әкеледі, бұл қысқа мерзімде бекіткіштердің ұсталуына немесе сынуына әкеледі.

4. Қысқыш корпустарын орнында кеспеңіз немесе ұсақтамаңыз

Тегістеу коррозияға қарсы анодталған қабатқа зақым келтіреді, бұл кесілген жиектердің тез тот басуына әкеледі; өлшемді түзету қажет болса, зауыттан алдын ала тапсырыс бойынша жасалған стандартты емес бөлшектерді сұраңыз.

5. Модуль жақтауының қалыңдығының үйлесімділігі

Шамадан тыс қалың жақтауларда тар ұстағыш қысқыштарды қолданбаңыз; бұл қысқыш пен жақтау арасында бос орын жасайды, кернеуді шоғырландырады және модульді ұсақтайды.

6. Төмен температурада немесе ылғалды ауа-райында орнату

Орнату ұсынылмайды. Күн сәулесінен монтаждау Температура 0°C-тан төмен болған кезде басу арматура; төмен температуралар EPDM төсемін қатайтып, жастықтау өнімділігін төмендетеді және модуль жақтауының зақымдалу қаупін тудырады. Жаңбырдан кейін орнатпас бұрын шатыр плиткалары мен бекіту рельстерінің құрғақ екеніне көз жеткізіңіз.

7. Орнатқаннан кейінгі тексеру және техникалық қызмет көрсету

Әр алты ай сайын жоспарлы тексерулер жүргізу; жағалау немесе балық шаруашылығы-күн жобалары үшін үш ай сайын қайта тексеру. Тайфундардан немесе қатты борандардан кейін болттардың тығыздығын және төсемнің қартаюын жан-жақты тексеруді орындаңыз.

8. Сақтау және қорғау талаптары

Орнатылмаған қысқыштарды құрғақ қоймада жабық, ылғалдан қорғайтын қорапшаларда сақтаңыз; резеңке жастықшалардың ерте қартаюын және істен шығуын болдырмау үшін тікелей күн сәулесінің немесе жаңбырдың әсерін болдырмаңыз.
