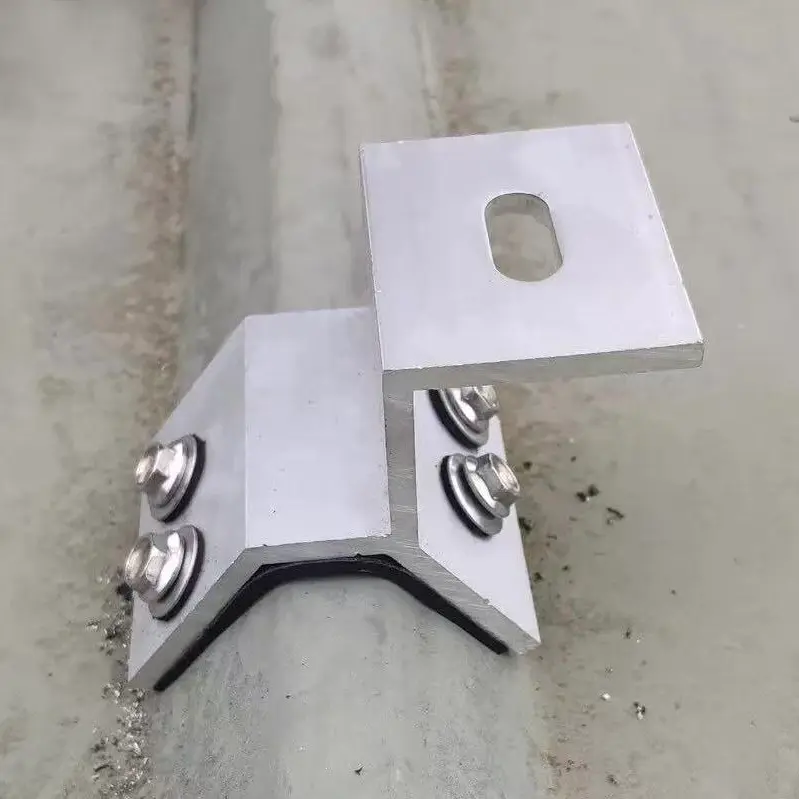

Төбеге арналған қысқыш

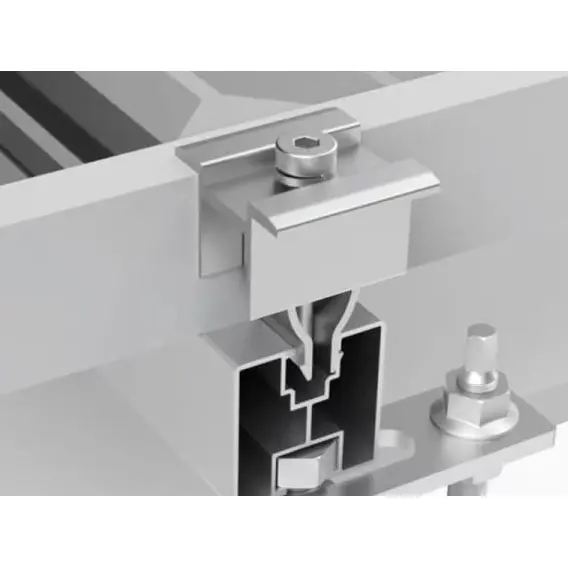

Гуожян фабрикасы жеткізген шатыр қысқыштары жасырын бекітілген (Цзячи) панельдер, гофрленген тақталар және тігіс жүйелері сияқты әртүрлі металл шатыр түрлеріне жарамды. Біздің зауыт ұсынған C-тәрізді ойық бағыттаушы рельстермен біріктірілгенде, олар фотоэлектрлік модульдерді сенімді түрде бекіте алады. Қысқыштар кіріктірілген сырғанауға қарсы тістермен және резеңке буферлік төсемдермен жабдықталған, олар түрлі-түсті болат пластиналардың бетіндегі сызаттарды тиімді болдырмайды және тіпті секундына 60 метрге дейін күшті жел кезінде, сырғанаусыз тұрақтылықты сақтай алады. Өзімізге тиесілі аппараттық штамптау өндірісі желісімен біз өнеркәсіптік/коммерциялық нысандар мен логистикалық парктер үшін бөлінген фотоэлектрлік жобаларды үздіксіз қамтамасыз етеміз, бұл шатырды жаңартудың орнату құнын айтарлықтай төмендетеді және болашақта судың ағып кетуінен туындайтын техникалық қызмет көрсету тәуекелдерін тиімді азайтады.

Өндірістік процесс

1. Шикізатты таңдау және сынау

GB 6005-T5 бастапқы алюминий дайындамаларын пайдаланады. Кіріс тексерулер созылу беріктігін, аққыштық күшін және Al-Mg-Si қорытпасының құрамын тексереді; қайта өңделген немесе таза емес алюминий қатаң түрде қабылданбайды. Негізгі тұзды шашыратқыштың коррозияға төзімділігі нақты тексеріледі және сәйкес келмейтін материалдар дереу қайтарылады.

2. Жоғары температуралы біріктірілген экструзия

Дайындамалар 520°C тұрақты температурада қысқыш корпусын, ұстағыш тырнақтарын және болт негізін бір бөлікте қалыптастыру үшін экструдталған. Бұл жіксіз, дәнекерленген жіксіз дизайн жүктемені біркелкі бөлуді қамтамасыз етеді және дәнекерлеу нүктелеріндегі құрылымның бұзылу қаупін жояды.

3. Дәл CNC тісті-тісті фрезерлеу

Толығымен автоматтандырылған CNC жабдығы гауһар үлгісіндегі сырғанауға қарсы құрылымды ішкі ұстағыш бетіне жонады. Стандартталған тіс тереңдігі мен қадамы қатты жел кезінде бүйірлік сырғып кетуді болдырмай, шатыр панеліне үйкелісті барынша арттырады.

4. Анодталған коррозияға қарсы өңдеу

Экструдталған қапсырмалар ауадан, жаңбырдан және тұз спрейінен тығыз 12 мкм қорғаныс оксидті қабатын жасау үшін анодизациядан өтеді. Оксидті қабат алюминиймен біріктіріліп, кесілген жиектерде де ұзаққа созылатын коррозияға төзімділікті қамтамасыз етеді.

5. Біріктірілген буфер тақтасы

EPDM резеңке жастықшасын қамтиды (температураға -40°C пен 120°C дейін төзімді және ультракүлгін сәулеге төзімді). Қысқыштың жанасу бетіне дәл бекіту үшін қалыпталған, ол орнату қысымын төмендетеді және алюминий қорытпасының түсті болат тақтайшалардағы немесе Al-Mg-Mn панельдеріндегі бояуды сызып тастаудан сақтайды.

Орнату және пайдалану нұсқаулары

1. Орнатуға дейінгі профильді тексеру

Дұрыс қысқыш үлгісін таңдау үшін орнатпас бұрын түсті болат тақтайшаның қабырғасының биіктігін, қабырға аралығын және тігіс енін дәл өлшеңіз.

2. Стандартты тарту моменті

Болттарды бұрау кілтін пайдаланып 20–30 Н·м стандартты моментке дейін бұраңыз.

3. Орнату ортасы

Құрғақ, шуақты күндерге орнату кестесі; шатыр беттерінде тұрып қалған су, май және шаң жоқ екеніне көз жеткізіңіз.

4. Жүктемеге негізделген орналасу сипаттамалары

Еңісі 20°-тан асатын шатырлар үшін немесе желдің жоғары жүктемелеріне ұшырайтын жағалау аймақтарында қысқыштарды орнату нүктелерінің тығыздығын арттырыңыз.

5. Prohibition of unauthorized component modification

Алюминий қорытпасының қысқыштарының анодталған бетін орнында тегістеуге немесе кесуге тыйым салынады; кез келген кесілген беттерді коррозияға қарсы тығыздағышпен қайта жабу керек.

6. Орнатудан кейінгі тексеру талаптары

Жобаны тапсырғаннан кейін алты ай сайын болттардың тығыздығына және резеңке төсемдердің күйіне назар аудара отырып, тексерулер қажет.

Қолдану аймақтары

1. Large-scale logistics and warehousing facilities

2. Индустриалды парктер мен өндірістік зауыттар

3. Al-Mg-Mn тік тігісті жабыны бар жоғары деңгейлі ғимараттар

4. Жағалаудағы индустриалды парктер және химиялық зауыт аймақтары

5. Шетелдегі металл шатыр PV жобалары

Тұтынушының негізгі мәселелері

1. Түрлі зауыттар үйлесімсіз түсті болат қаңылтыр профильдерін пайдаланатындықтан, маған шатыр қысқышының бірнеше түрін сақтау керек пе?

Жалпы нарықтық қысқыштар жиі нашар профильді үйлесімділікке ие, бұл бос ұстағыштарға немесе беткі сызаттарға әкеледі. Біз үш негізгі серияны ұсынамыз - Jiaochi (470/760/820) қысқыштары, Al-Mg-Mn тік тігісті қысқыштар және трапеция тәрізді парақ қысқыштары - және бүкіл жобаны қамтамасыз етудің бірыңғай шешімін қамтамасыз ете отырып, белгілі бір гофрленген биіктіктер мен қадамдарға негізделген реттелетін қалыптарды жасай аламыз.

2. Жағалаудағы немесе химиялық аймақтардағы қысқыштың тот басуы мен сырғуын ауыр тұзды шашыратқышпен қалай өңдейміз?

Стандартты мырышталған қысқыштар жиі тот басады және үш жыл ішінде үзіледі, ал алюминийді темірмен араластыру электрохимиялық коррозияға әкеледі. Біздің қапсырмаларымызда анодталған жабыны бар 6005-T5 алюминий қорытпасынан жасалған корпус және тот баспайтын болаттан жасалған 304 бекіткіштер бар; 1000 сағат бойы бейтарап тұзды бүрку сынауынан кейін олар тот дақтарын көрсетпейді, бұл өте коррозияға ұшырайтын жағалау және химиялық орталарда тұрақты өнімділікті қамтамасыз етеді.

3. Тайфун қаупі бар аймақтарда қысқыштар босап қалады ма немесе PV массивінің ажыратылуына себеп болады ма?

Қысқыштарда гофрлерге тамаша сәйкес келу үшін сырғуға қарсы тістері бар қалыңдатылған ұстау тырнақтары бар; үшінші тараптың зертханалық сынағы 1,5 кПа дейінгі жел қысымына төзімділігін растайды. Босауға қарсы өздігінен құлыпталатын гайкалармен жұптастырылған болттар термиялық кеңеюге және қысқаруға қарамастан қауіпсіз болып қалады және жүйе көптеген тайфунға бейім жағалау жобаларында сырғанау оқиғаларынсыз сәтті қолданылды.
