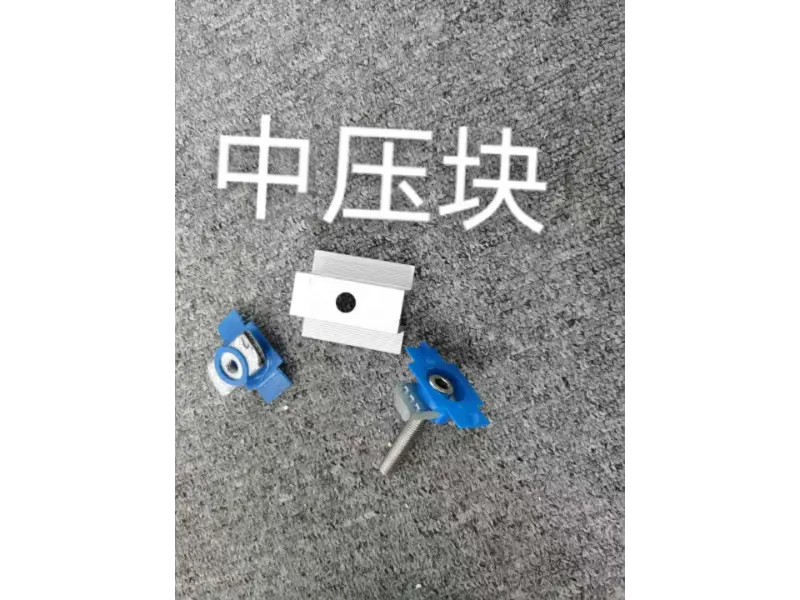

Алюминий қорытпасынан жасалған аралық қысқыш

Алюминий қорытпасының аралық қысқышы (фотоэлектрлік ортаңғы қысқыш) фотоэлектрлік (PV) модульдерді бекітуге арналған арнайы компонент болып табылады. Екі іргелес PV панелінің арасында орналасқан, ол модульдерді орнату рельстеріне бекітеді, көлденең жылжуын шектейді және бүкіл массивтің жел мен сейсмикалық төзімділігін арттырады. Ол 304 тот баспайтын болаттан жасалған бекіткіштермен және модуль жақтауларын зақымданудан қорғау үшін қосымша EPDM сырғанамайтын резеңке төсемімен бірге келеді. Дизайн шаңның, судың және қардың жиналуын азайту үшін дренаж және ауа ағыны арналарын қамтиды. Бұл қысқыштар коммерциялық және өнеркәсіптік шатыр қондырғыларында, тұрғын үй PV жүйелерінде және жер үсті күн электр станцияларында кеңінен қолданылады. Өлшемдерді модуль қалыңдығына және жобалық жүктеменің нақты талаптарына байланысты теңшеуге болады.

Негізгі функциялар

1. Аралық қысу және бекіту:

Көршілес екі PV модулінің арасына орнатылған алюминий қорытпасының аралық қысқышы модульдерді бекіту рельстеріне мықтап бекітеді. Ол көлденең және тік жылжуларды шектейді, модульдердің ұқыпты тураланған және тұрақты, біркелкі күштерге ұшырауын қамтамасыз етеді; ол бүкіл массивті қорғау үшін негізгі байланыстырушы компонент ретінде қызмет етеді.

2. Жел мен сейсмикалық төзімділік:

Көп нүктелі қысқышты қамтамасыз ете отырып, құрылғы қатты жел немесе сейсмикалық оқиғалар кезінде модульдің қозғалысы мен тербелісін шектейді. Бұл модульдердің рельстерден жылжуына немесе шамадан тыс жүктемелер кезінде дірілдеуіне жол бермейді, осылайша қатал ауа-райында массивтің жалпы тұрақтылығын жақсартады.

3. Сырғымауға және қопсытуға қарсы:

Ішкі сырғанауға қарсы тістер EPDM резеңке төсемімен біріктірілген, қысқыш пен модуль жақтауы арасындағы үйкелісті арттырады. Бұл модульдердің сырғып кетуін немесе босап кетуін болдырмайды, сонымен қатар модуль жақтауларын ұсақтаудан немесе зақымданудан қорғау үшін қысу кернеуін жұмсартады.

4. Жүктемені тасымалдау:

Қысқыш модульдердің салмағын жел мен қар жүктемелерімен бірге бекіту рельстеріне, тірек тіректеріне және іргетас құрылымына біркелкі береді. Бұл кернеуді таратады, әйтпесе құрылымдық деформацияға немесе PV модульдерінің зақымдалуына әкелуі мүмкін локализацияланған шамадан тыс жүктемені болдырмайды.

5. Дренаж және ауа ағыны:

Алюминий қорытпасының аралық қысқышының құрылымында біріктірілген дренаж және ауа ағыны арналары бар. Олар жаңбыр суының және конденсацияның тиімді ағуын жеңілдетеді, қысу орындарында шаңның, судың және қардың жиналуын азайтады, сонымен қатар модульдерде көлеңкелену және шамадан тыс жүктеменің жиналу қаупін азайтады.

6. Үйлесімділік және әмбебаптық:

Стандартты күн модулінің қалыңдығымен (мысалы, 30мм, 35мм, 40мм) үйлесімді және стандартты емес өлшемдер үшін теңшеуге болады. Әртүрлі өндірушілердің әртүрлі жақтау құрылымдарымен және модульдерімен жұмыс істеуге арналған, бір жабдықтау жүйесі әртүрлі жобалардың талаптарына жауап бере алады.

Техникалық сипаттамалар

Элемент	Техникалық сипаттама
Негізгі қорытпа дәрежесі	Алюминий қорытпасы 6005-T5 / 6063-T5 (қосымша)
Беттік өңдеу	Күміс анодтау, пленка қалыңдығы ≥10μm
Анодтық пленка қалыңдығы	≥10μm, қалыңдатылған теңшелім жағалаудағы және жоғары тұзды шашатын орталар үшін қол жетімді
Үйлесімді модуль қалыңдығы	30мм, 35мм, 40мм (теңшеуге болады)
Стандартты ұзындық	40/50/60/80 мм (сұраныс бойынша өлшемге кесіңіз)
Құрылым түрі	Ішкі жағында сырғанауға қарсы профилі бар модульдік ортаңғы қысқыш құрылым
Тірек бекіткіштер	304 баспайтын болаттан жасалған болттар мен гайкалар
Қосымша керек-жарақтар	EPDM резеңке сырғанауға қарсы тығыздағыштар
Жел жүктемесіне төзімділік	60 м/с дейін (әр жоба бойынша қайта тексеріледі)
Қар жүктемесі	1,4кН/м² (әр жоба бойынша есептелген)
Қолдану сценарийлері	Коммерциялық және өнеркәсіптік шатырлар, тұрғын үй PV, жерге орнатылған орталық PV электр станциялары
Қолданылатын стандарттар	GB/T 5237, CE, ISO9001 сертификаттары бар

Қаптама және логистикалық қызметтер

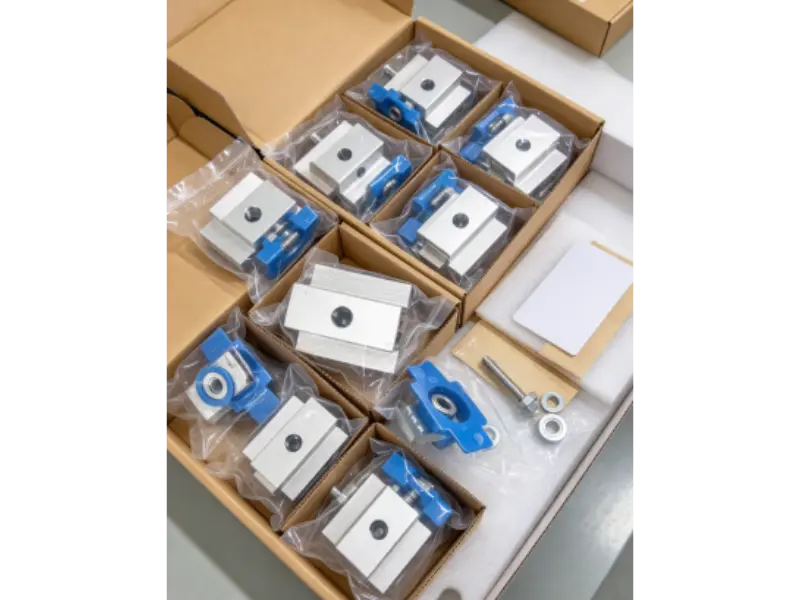

1. Жеке қаптама:

Әрбір алюминий қорытпасының аралық қысқышы үйкелісті немесе соққыны болдырмау, анодталған бетті қорғау және тасымалдау кезінде сызаттар немесе жабынның зақымдануын қамтамасыз ету үшін бөлек оралған.

2. Таңбалауды тазалау:

Элементтер үлгі және спецификация бойынша сұрыпталады, мұндағы инвентаризацияны жылдам тексеруді және ұйымдасқан сақтауды жеңілдету үшін анық жапсырмалары мен орау тізімдері бар.

3. Саны тексеру:

Әрбір жөнелтпе үлгілер мен партияларды мұқият санаудан және тексеруден өтеді, олардың саны мен спецификациясы бойынша нақты элементтердің орау тізіміне толық сәйкес келуін қамтамасыз ету, жетіспеушіліктерді немесе кемшіліктерді болдырмайды.

4. Күшейтілген сыртқы қаптама:

Тауарлар берік стандартты картон қорапшаларға немесе ағаш жәшіктерге оралып, тасымалдау кезінде әсер етуден деформацияны болдырмау үшін ішкі жастықша материалдарымен және күшейтілген бұрыштық қорғаныстармен жабдықталған.

5. Ылғалдан қорғау:

Теңіз немесе құрлық транзитінде құрғақ ортаны қамтамасыз ету, анодталған жабынның ылғалға байланысты зақымдануын болдырмау және компоненттердің келген кезде дереу орнатуға дайын болуын қамтамасыз ету үшін кептіргіштер қаптамаға енгізілген.

6. Логистикалық қолдау:

Жеткізудің икемді нұсқалары кезең-кезеңімен жөнелтілімдерді қамтиды. Халықаралық тапсырыстар үшін біз экспорттық ресімдеуді тегіс қамтамасыз ету үшін толық орау тізімдерін және кедендік құжаттаманы береміз; ішкі тапсырыстар үшін біз құрылыс кестелеріне сәйкес келетін жүк көлігімен тікелей сайтқа жеткізуді ұсынамыз.

Орнату процесі

1. Орнату алдындағы қысқаша ақпарат:

Біз орнату жоспарлары мен техникалық құжаттаманы береміз, негізгі орнату нүктелерін, қатаңдатуға қойылатын талаптарды және құрылыс алдындағы техникалық брифингпен расталған маңызды сақтық шараларын көрсетеміз.

2. Орналастыру және орналасу:

Жобалық сызбалар негізінде күн модульдері мен монтаждық рельстердің орналасу схемасы анықталады, ал аралық қысқыштарды орнату нүктелері дәйекті аралық пен туралауды қамтамасыз ету үшін белгіленеді.

3. Модульді орналастыру:

Күн модульдері орнату рельстеріне орналастырылған; іргелес модульдер арасындағы қашықтық пен нивелирлеу модуль жақтауларының ортаңғы қысқыштардың ойықтарына тамаша сәйкес келуін қамтамасыз ету үшін реттеледі.

4. Орнату және қатайту:

Алюминий қорытпасының аралық қысқыштарын орнатыңыз және T-болттарын белгіленген моментке дейін қатайтыңыз. Тарту күші жақсы басқарылатынына көз жеткізіңіз — модуль жақтауларына зақым келтіруі мүмкін шамадан тыс күштерден аулақ болыңыз және олардың тұрақсыздыққа әкелуі мүмкін тым бос емес екеніне көз жеткізіңіз.

5. Сырғанаққа қарсы тексеру:

EPDM резеңке жастықшалары мен сырғанауға қарсы тістердің дұрыс орналасқанын тексеріңіз. Модульдердің қауіпсіз екеніне және сырғып кетпейтініне немесе босамайтынына көз жеткізу үшін әрбір қысқыш нүктені тексеріңіз.

6. Қорытынды тексеру және қабылдау:

Барлық құрамдастардың дұрыс тартылғанын және тегістелгенін тексеру үшін бүкіл массивді тексеріңіз. Модульдер арасындағы бос орындарды және олардың жалпы туралануын тексеріңіз. Жүк көтеру талаптары расталғаннан кейін және орнату тексеруден өткеннен кейін жобаны тапсыруға болады.

Жиі қойылатын сұрақтар

1-сұрақ: Ортаңғы қысқышты пайдаланған кезде көршілес екі модульдің жақтаулары арасында қандай бос орын қалдыру керек?

Ж: Стандартты жобалар үшін термиялық кеңею мен қысқаруды қамтамасыз ету үшін 5–8 мм кеңейту аралығы жеткілікті. Біз сондай-ақ тапсырыс берген кезде жоба сызбалары негізінде сәйкес спецификацияларды ұсына аламыз.

2-сұрақ: Ортаңғы қысқыштар үшін дұрыс қатайту моменті қандай және ол модуль жақтауларына зақым келтіре ме?

A: Стандартты бұрау моментінің сипаттамаларына сәйкес T-болттарды қатайтыңыз. EPDM резеңке жастықшасы буфер ретінде әрекет ете отырып, дұрыс қатайту модуль жақтауларына зақым келтірмейді. Дегенмен, шамадан тыс айналу моменті алюминий жақтауларын сындыруы мүмкін, сондықтан шамадан тыс қатайтудан аулақ болу керек.

3-сұрақ: Ортаңғы қысқыштармен бірге пайдаланылған болттар ұзақ уақыт бойы ашық ауада пайдалану кезінде ұстап қалуы мүмкін бе, бұл оларды кейінірек алып тастауды қиындатады ма?

A: Біз тот баспайтын болаттан жасалған 304 бекіткіштерді стандартты түрде жеткіземіз, олар басып алуға жақсы қарсылық береді. Ұзақ мерзімді сыртқы жобалар үшін болашақ техникалық қызмет көрсету немесе модульді ауыстыру кезінде оңай алып тастауды жеңілдету үшін ұстамауға қарсы жабыны бар болттарды таңдауға болады.

4-сұрақ: Егер тістер (тістер) тозған болса, ортаңғы қысқыштарды қайта пайдалануға болады ма?

A: Егер тістер айтарлықтай тозбаса және профиль деформацияланбаған болса, оларды қайта пайдалануға болады. Егер тістер қатты тозған болса, сырғанауға қарсы өнімділік бұзылады; сондықтан біз оларды жаңа фотоэлектрлік жобалар үшін пайдалануды ұсынбаймыз.

5-сұрақ: Әр түрлі қалыңдықтағы ортаңғы қысқыштарды бір шатыр жобасында араластыруға бола ма?

A: Әртүрлі сипаттамаларды араластыру ұсынылмайды. Әртүрлі қалыңдықтағы аралық қысқыштарды пайдалану модульдерге біркелкі емес жүктемеге әкелуі мүмкін, потенциалды локализацияланған кернеу концентрациясын тудыруы және микро-жарықтар қаупін арттыруы мүмкін; сондықтан техникалық сипаттамаларды стандарттаған дұрыс.

6-сұрақ: Үлкен форматты, қос шыны модульдер үшін аралық қысқыштарды таңдағанда қандай ерекше ойларды есте сақтау керек?

A: Үлкен форматты қос шыны модульдердің үлкен салмағын ескере отырып, алюминий қорытпасынан жасалған қалыңырақ аралық қысқыштарды пайдалануды бірінші орынға қойған жөн. Сонымен қатар, модуль жақтауының биіктігін тексеріңіз, тиімді қысқыш контактінің ұзындығын растаңыз және қажет болған жағдайда қысу нүктелерінің санын көбейтіңіз.
